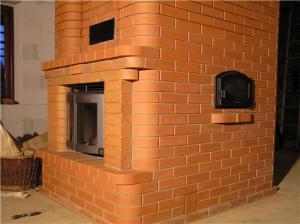

Отопительные печи из кирпича для дачи, при наличии минимальных навыков и необходимых материалов и инструментария под рукой, можно построить своими руками. Это не настолько тяжело, как может сперва показаться. Однако, чтобы сэкономить пространство помещения на установке плиты для приготовления блюд лучше всего остановиться на сооружении печи отопительно-варочного типа. Проект такой конструкции вы можете увидеть на фото ниже.
Как построить отопительно-варочную печь своими руками, какие виды печей такого типа существуют, мы и расскажем в данной статье. Также вы сможете взглянуть на готовые проекты отопительно-варочных печей из кирпича и взять их за основу своей работы и познакомиться с порядовками кладки кирпичей.
Классификация отопительно-варочных печей и их проекты
Отопительно-варочные печи подразделяются на такие типы конструкций, как:
- плита с отопительным щитком – такая конструкция имеет вид кухонной плиты, ее удобно использовать. Как правило, корпус такой плиты включает в себя духовой шкаф, из него дымовые газы выводятся в дымовой канал в стене, затем они пропускаются через каналы отопительного щитка и нагревают помещение;
- отопительно-варочная печка – включает в себя варочную нишу и дымооборот, который находится прямо над ней.
Также можно выделить следующие конструкции печей такого вида, которые можно брать за основу проекта по сооружению печи у себя дома:
очаг кухонный – открытая плита, которая располагается по соседству с отопительным щитком. Можно оснащать дымооборотом вертикальной формы даже в помещениях постоянного проживания;- печки, оснащенные сушильным шкафом – такой проект очень хорошо подходит для домов в деревне, используемых как постоянное жилище. Шкаф оснащают вытяжкой для вывода водяных паров во время сушки продуктов питания вроде фруктов или грибов. Печи с закрытой варочной нишей дополнены вытяжкой и дверцей из металла. А сама ниша при этом применяется в качестве сушильного шкафа. Если вам понравился проект такой конструкции, то порядовки включают в себя алгоритм установки дверок и их способ изготовления;

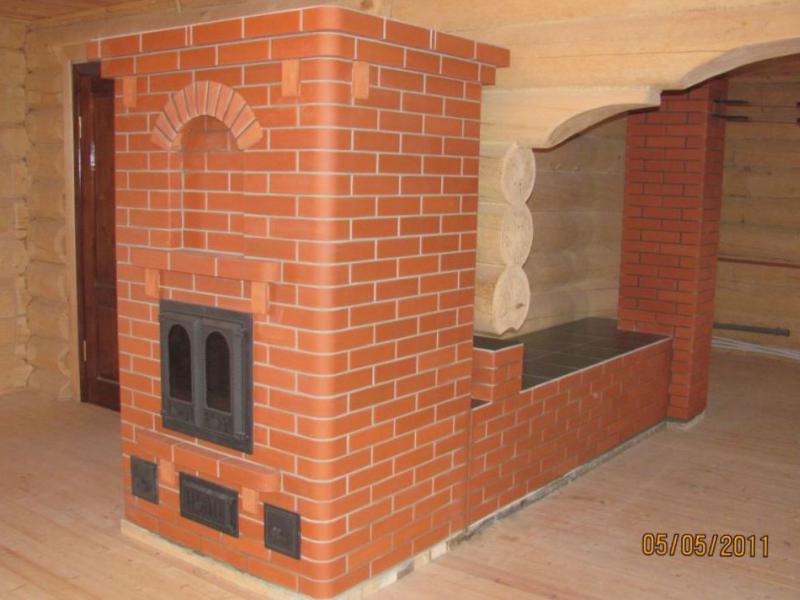

- печь с лежанкой – лежанка при этом отапливается отдельно от топливника всей печи, также, в зависимости от типа помещения, она может находиться параллельно или перпендикулярно печи. Ее устанавливают на деревянный пол, покрытый предварительно войлоком и железом для кровли;

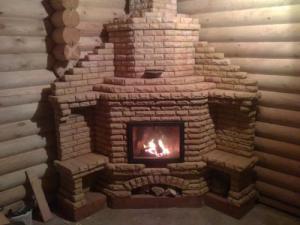

- угловые печи;
- с двумя ярусами;
- печи, оснащенные дополнительными элементами для приготовления барбекю и домашнего хлеба.
Как видите, вариантов достаточно много, а проектов – еще больше. Ниже мы рассмотрим основные моменты, которые касаются возведения печи отопительно-варочного типа своими руками из кирпичей.

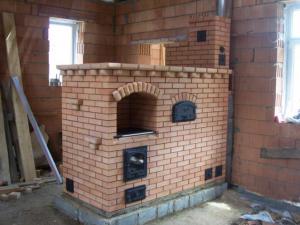

Из чего состоит отопительно-варочная печь
Для печи необходимо сделать отдельный фундамент из кирпичей и ни в коем случаем не перевязывать печь с фундаментом дома, поскольку они будут иметь разную усадку, соответственно, на стенах со временем начнут появляться трещины. Если речь деть о печи легче 750 килограмм, то ее можно будет устанавливать на пол из досок, если он не прогибается. Но даже этого лучше не делать, поскольку доски – вещь тоже недолговечная, а фундамент из кирпичей может стоять десятилетиями.
Далее идут:
гидроизоляционный слой из рубероида;- выкладывается основание конструкции в виде нескольких рядов с перевязкой;
- затем – зольник и поддувало;
- кладка;
- еще сверху – колосниковой решеткой;

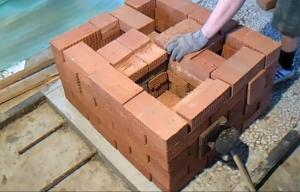

- потом идет топка;
- прямо над ней или с небольшим зазором размещены духовка и варочная печь;
- дымоход сложной формы или колпак (один или два).
Поскольку дым способен задерживаться изнутри, отопительно-варочная печь может считаться максимально эффективным решением в плане экономии топлива. Продукты сгорания способны в такой конструкции отдавать тепло дольше.
Отопительно-варочная печь из кирпичей должна быть оснащена специальной перемычкой, при помощи которой печные газы отводятся от колпака или дымохода в необходимую вам сторону, если вы летом хотите готовить так, чтобы в помещении не было слишком жарко.
На самом дымоходе есть две задвижки для отопительной функции и исключительно варочной. Также печка оснащается дверцей для очистки , каналом для подсоса кислорода и бачком для разогрева воды. Стенки печки, как правило, выходят на несколько комнат и это обеспечивает обогрев всего помещения небольшого дома.
Какие материалы нужны для сооружения отопительно-варочной печи своими руками
Итак, что же необходимо приготовить для работы своими руками:
полнотелые красные кирпичи;- огнеупорные кирпичи;
- раствор из песка и глины и цемент;
- чугунные дверцы, задвижки;
- чугунный колосник;
- плита и духовка из чугуна;
- для теплоизоляции – лист из асбеста или шнур;
- вязальная проволока для фиксации дверок на кладке.
Сборка отопительно-варочной печи своими руками: порядок действий
Начинается работа с возведения фундамента. Для него следует приготовить яму глубиной менее полуметра. На слабых грунтах дно следует утрамбовать и выровнять уровнем. Для отопительно-варочной печи из кирпича фундамент следует делать чуть больше, чем будет сама конструкция, зазор должен составлять как минимум 5 см.
В качестве основания фундамента применяется засыпка из кирпичной крошки или щебня, ее трамбуют и заливают жидким раствором.
Для фундамента можно использовать кирпич, но в целях экономии сделать это лучше следующим образом:
- с лицевой стороны выложите кирпичи с перевязкой рядов;
- изнутри фундамент заливают жидким раствором, куда кладут камни;
- каждый каменный слой следует заливать раствором.
Вверху фундамент должен быть на 150 мм ниже уровня пола.
Печку следует класть на идеально ровную поверхность, поэтому фундамент следует проверять уровнем и, при необходимости, добавить цементного раствора. Когда поверхность стала идеально ровной, можно выкладывать и сами кирпичи. Следите за ровностью кладки, щербины, при необходимости, заполняйте раствором.
После этого следует уложить двумя слоями рубероид в качестве гидроизоляции, укладывать его следует насухую. Сверху выкладывают еще в ряд кирпичи при использовании раствора из цемента. Далее, на смесь глины и песка, можно класть и саму печь. Обратите внимание, что раствор не должен липнуть или растекаться. Если консистенция неудачная, то нужно добавить в смесь тот или иной компонент. В противном случае, при высыхании на поверхности могут появиться трещины.
Установка печного литья для отопительно-варочной конструкции
Как уже упоминалось ранее, отопительно-варочные конструкции состоят из некоторых литых элементов из чугуна: зольника, топки, духовки, заслонки и варочной печи, которые следует правильно смонтировать.
Когда вы выкладываете ряды из кирпичей, оставляйте зазор под литье, который превышает размер конструкции на 5 мм. Он способен компенсировать тепловое расширение чугуна. Выступы на дверце нужно обвязать при помощи толстой проволоки, вложенной в ряды между кирпичами.
Также можно установить печное литье и другим методом, используя для этого уголок из нержавеющей стали. Их следует заложить в кирпичные пропилы. Затем рамки дверцы должны быть проложены при помощи асбеста либо другого теплоизоляционного материала, имеющего высокую температуру. Самый элементарный материал – это асбестовый шнур, которым обматывается рамка дверцы. Им же следует обложить весь периметр конструкции при ее установке.
Соблюдение правил безопасности
Применение печи отопительно-варочного типа связано с необходимостью соблюдения следующих правил безопасности:
перед топочной дверцей следует уложить лист кровельного железа;- в месте, где дымовая труба пересекает перекрытие, должна быть разделка в виде пространства, заполненного негорючим материалом, обладающим низкой теплопроводностью;
- расстояние от дыма в канале до прочих горючих конструкций должно составлять как минимум 50 сантиметров;
- нельзя выкладывать печи вплотную к стенам сруба, поскольку бревенчатая усадка может негативно повлиять на кладку кирпичей.
Отопительно-варочная печь независимо от своего типа – достаточно экономичное и эффективное решение для вашей дачи. И чтобы ее построить своими руками, не нужно владеть какими-то сверхъестественными строительными навыками. Достаточно определиться с проектом и дизайном, составить или найти порядовку, подготовить необходимые материалы и можно смело приступать к работе.
