Ракетная печь своими руками – основные особенности и чертежи

Под ракетной а, точнее сказать, реактивной печью подразумевается отопительно-варочная система, работающая на древесных продуктах. При этом большую популярность такое оборудование получило благодаря нескольким факторам, самыми важными из которых считаются – простота конструкции и незначительная стоимость при изготовлении. Помимо этого, реактивная печь обладает уникальными техническими характеристиками.

Также такая популярность обусловлена тем, что собрать ракетную печь сможет любой человек своими руками буквально за несколько минут, а если приложить немного дополнительных усилий, можно на даче соорудить полноценную обогреваемую лежанку. При этом необязательно строить громоздкую русскую печь или конструктивно сложное колпаковое отопительное устройство. Конструкция реактивной печи позволяет изготавливать её с любым дизайном, который ограничивается только фантазией её владельца.

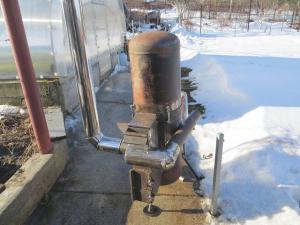

Принципиальные особенности работы ракетной печи

Газы, нагреваемые в процессе горения топлива, вместо трубы отвода дыма попадают в специально обустроенный колпак, где происходит их полное сгорание, благодаря чему в таком устройстве отсутствует сажа. При этом температурные показатели в значительной мере возрастают, а давление в системе понижается.

Повторение такого цикла является беспрерывным, благодаря чему ракетная печь длительного горения переходит на максимальный режим с высокой тягой, сила которой будет зависеть от конструкции отопительного устройства и качества его сборки. При этом температурные показатели в колпаке достигают 1200ᵒ C, вследствие чего происходит полное сгорание топлива.

Именно благодаря этому обустройство дымохода, возможно, как под полом, так и через любую нагревательную систему: лежанка или скамья с подогревом. Помимо этого горячий колпак может использоваться для подогрева воды готовки пищи, сушки фруктов и т. д. Также к положительным свойствам такого устройства можно зачислить следующие:

• высокая степень КПД;
• полное сгорание сажи;
• высокая температура нагрева;
• использование в качестве топлива любых древесных отходов: шишки, сырые ветки, сухая трава и т. д;
• высокая экономичность – ракетная печь использует в 4 раза меньше топлива, чем её стандартный аналог.

Разновидности реактивных печей

На сегодняшний день различают несколько видов печей-ракет в зависимости от конструктивных особенностей устройства.

• Переносные системы из жестяных банок или вёдер. Такие устройства прекрасно подойдут в качестве походных печей.
• Ракетные печи из шамотного кирпича и бочки из металла имеют горизонтальный дымоход и наружный стояк для увеличения тяги.
• Реактивные кирпичные печи используют для воздушного обогрева полов. Такие конструкции имеют несколько труб отвода дыма.

Хочется обратить внимание, что конструктивно кирпичные печи-ракеты самые сложные в изготовлении и поэтому их монтаж своими руками под силу не каждому.

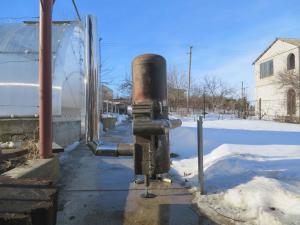

Кирпичная ракетная печь с металлической бочкой

В представленном случае работа обычно начинается с подготовки всего, что может понадобиться в процессе сооружения печи:

• жаропрочный красный кирпич;
• бочка из металла;
• металлическая дымоходная труба;
• старое металлическое барбекю;
• жаростойкая краска;
• металлическая арматура;
• небольшое количество керамзита, самана и перлита;
• песочно-цементная смесь;
• щётка по металлу;
• строительная лопата и кельма.

Прежде чем приступать к непосредственному сооружению печи ракеты своими руками нужно проделать следующие подготовительные работы:

1. В полу, вырывают яму глубиной на штык лопаты. Это позволит спрятать горизонтальный дымоход под полом.
2. В качестве колпака для печного устройства используют металлическую бочку. Вначале проводят обжиг и чистку ёмкости, которую впоследствии покрывают жаростойкой краской.

Важно чтобы краска наносилась после монтажа фланца для соединения основной конструкции с дымоходом.

На следующем этапе сооружается фундамент, для чего выполняются в соответствии с размерами, указанными в чертеже манипуляции в следующем порядке.

1. Подготавливают опалубку.
2. В месте установки топки в почву углубляют несколько кирпичей.
3. На дно кладут арматуру.
4. По периметру нижней части топки по уровню кладут кирпичи.
5. Фундамент заливают песочно-цементной смесью.

После полного высыхания строительной смеси можно начинать кладку кирпича. При этом в качестве строительного раствора используется огнеупорная глина.

1. Первый ярус кладки возводят, вверх оставляя только отверстие для топки.
2. На 2 раду начинают формировать нижний канал ракетной печи.
3. На 3 ряду выполняется перекрытие канала так чтобы получилось 2 отверстия – для топки и канала, располагающегося, вертикально.
4. Перед кладкой вертикального канала в металлическую бочку монтируется фланец для подсоединения дымохода. Также желательно установить тройник для очистки дымоходной трубы.
5. Восходящую часть устройства выкладывают способом «сапожка». При этом её внутреннее сечение, должно быть, 180 мм.
6. Также понадобится старый водогрей, который надевают на подымающуюся часть, а образовавшиеся пустоты засыпают перлитом.
7. Основание ракетной печки окружают мешками, наполненными, песком, а основу кожуха замазывают глиной. Свободное пространство заполняют керамзитом.
8. Присоединяют дымоходную трубу, а на восходящую часть одевают перевёрнутую металлическую бочку.
9. После пробного запуска печи ракеты бочку красят с помощью жаростойкой краски.

Ну и в завершение выполняют обкладку дымохода.

1. Трубу дымохода облаживают мешками, которые предварительно наполняют песком и всё засыпают керамзитом.
2. Саму конструкцию формируют с помощью огнеупорной глины.

Хочется отметить, что в процессе функционирования ракетной печи требуется много кислорода, поэтому обязательно с улицы проводится воздуховод. После этого устанавливается внутрь топки старое барбекю, которое закрывается крышкой. Швы качественно заделывают глиной. На этом сооружение кирпичной ракетной печи с металлической бочкой можно считать завершённой, а если у кого-то остались вопросы можно ознакомиться с видео.

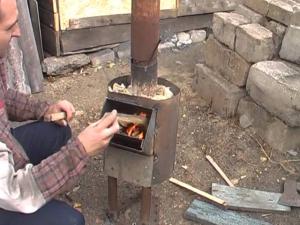

Походно-садовая ракетная печь

Как и в случае с предыдущей конструкцией основные работы направлены на изолирование огня и перенаправлении энергии тепла в нужное русло. При этом для изготовления реактивной портативной печи своими руками потребуются следующие инструменты и материалы:

• 2 ёмкости из жести с разным диаметром;
• металлические уголки;
• хомуты из стали 10 см диаметра;
• дымоходная труба из нержавейки;
• щебёнка;
• электрическая болгарка;
• ножницы для резки металла.

Для сборки такой конструкции понадобится проделать следующий ряд действий, которые также можно просмотреть на видео.

1. Из ёмкости меньшего диаметра изготавливают крышку для реактивной портативной печи. Для этого в ней обустраивается отверстие для дымохода.
2. Внизу большей ёмкости проделывают отверстие для присоединения топочной камеры. Жесть нарезают с помощью ножниц по металлу, а образовавшиеся концы загибают внутрь.
3. Прямоток делают из металлических уголков и трубы. После этого трубу вставляют в ёмкость и соединяют с загнутыми концами при помощи металлического хомута.
4. Пустоты между корпусом и прямотоком засыпают щебёнкой, которая будет теплоизолятором и термоаккумулятором.
5. Вторую ёмкость надевают на ракетную печь.
6. Из металлической проволоки сгибают конфорку для посуды.
7. Конструкция окрашивается жаростойкой краской.

Для розжига системы используют выходной патрубок от прямотока.

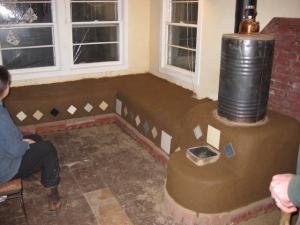

Правила использования реактивной печи

Ракетная печь, как и другая обогревательная система длительного горения, нуждается в предварительном прогреве перед запуском. И если для портативной конструкции это не имеет особого значения, то для стационарной системы это очень важно, так как при холодной дымоходной трубе топливо будет сгорать, не производя, нагрева. Поэтому реактивные печи предварительно прогреваются с помощью опилок или бумаги.

Хочется обратить внимание, что прогрев печи считается завершённым, если гул при горении топлива начинает затихать. Только после этого можно загружать основное топливо. При этом оно разгорится от остатков предыдущих продуктов горения.

Также нужно понимать, что печь ракета не может самонастраиваться и поэтому на первом этапе горения поддувало открывают полностью, а начинают прикрывать лишь после того, как появится мощный гул в системе. В дальнейшем поступление кислорода постепенно снижают.

Печь ракета в парилке – основные особенности

Наверняка у большинства владельцев собственной парной может возникнуть вопрос – можно ли пользоваться реактивной печью в бане? На первый взгляд для этого нет никаких преград, ведь на крышке можно легко соорудить каменку.

На самом деле такое устройство в бане использовать нельзя. Чтобы получить лёгкий пар первым делом прогреваются стены парной, а только после этого воздух. При этом для нагрева воздуха печь должна излучать тепло. Это и является основной проблемой – в реактивной печи конвекция имеет чёткое распределение, а тепловые потери, нагревающие, воздух вовсе отсутствуют.
