Чаще всего, именно неправильно устроенный дымоход может испортить настроение владельцу загородного дома. Запах дыма, появляющийся в помещениях время от времени, капли конденсата снаружи трубопровода, иногда обратная тяга и опасность возникновения пожара — все эти недоразумения являются прямой причиной нарушения комфорта. Верхушка дымохода, выступающая над кровлей, представляет только маленькую часть того сложного конструктивного решения, которое помогает удалять из дома продукты от сгорания топлива.
Для того, чтобы правильно построить дымоход и потом эксплуатировать его с высокой эффективностью, каждому домовладельцу просто необходимо знать какие факторы влияют на качественную работу и требования для дымовых каналов, помещений, через которые они проходят. Такие технические подробности и характеристики разъясняются в сборниках СНиП. Дымоходы, выполненные с учётом норм, всегда будут радовать хозяина безупречной работой.
Виды дымоходов в зависимости от материала
Кирпичная труба используется в настоящее время очень редко. Для устройства такой трубы требуется возведение опорного фундамента. Кирпич со временем подвергается разрушению изнутри и может пропускать некоторое количество газов.
Для некоторых интерьеров используют декоративный кирпичный дымоход, но внутри прокладывается труба из нержавеющей стали. Работа смешанного дымохода на деле является достаточно эффективной.

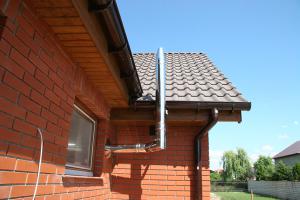

Дымоход из стальной трубы
- Одинарная труба применяется для вставки в кирпичную конструкцию, для ремонтных работ или для временной проверочной установки.
- Двустенная труба или сэндвич очень часто применяется для дымохода. В его принципе заложена работа труб большого и маленького размера, вложенных одна в другую. Просвет между их стенками заполнен утеплителем, что не даёт конденсату образовываться на стенках дымохода.

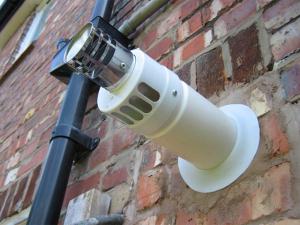

- Коаксиальный вариант дымохода применяется в тех отопительных системах, когда для горения необходима подача воздуха и отток дыма одновременно. Дымоходы, предназначенные для двойного действия, имеют две трубы, как в двустенном варианте, только пространство между их стенками не заполнено утеплителем, а служит для продвижения свежего воздуха. Дым удаляется по внутреннему диаметру.
Сборные элементы для стального дымохода газового оборудования
- Соединительные переходные муфты для соединения выхода газового котла и трубы.
- Основные трубы, выпускаемые для удобства монтажа длиной в 1м.
- Тройник для очистки и проверки засорённости трубы, устанавливаемый на горизонтальном участке.
- Тройник для сбора конденсата, монтируемый в месте поворота дымохода в вертикальное положение.
- Уголки для осуществления поворотов труб от газового котла.
- Компенсатор для смягчения линейного расширения дымохода при изменении температуры.
- Узел для оформления выхода канала через перекрытие.
Условия к устройству дымовых каналов газовых котлов согласно СНиП
Для каждого газового устройства следует предусмотреть отдельный дымоход. В виде исключения допускается подключение двух котлов к оной системе удаления дыма. Но делать это можно с промежутком 0,75 м от предыдущей врезки.
Обеспечить обязательную герметизацию труб и их соединений для недопущения утечки угарного газа во внутренние помещения дома.
Выполнить все меры по удалению конденсата из труб. Для того чтобы не происходило его образование, рекомендуется утеплять наружные участки труб.
Внутренняя полость дымохода на всём протяжении должна быть свободна от загромождающих предметов, грязи и копоти. Все загрязнения ведут к снижению тяги.
Размер трубы не может быть меньше размера выхода из газового котла, допускается одинаковая ширина или больше. Идеальным считается круглое сечение трубы, иногда возможно прямоугольное или квадратное.
Не рекомендуется ставить на верхушку дымохода на крыше различные зонтики и козырьки. Все эти устройства снижают тягу и могут привести к появлению обратной тяги при определённых погодных условиях.
Требования к материалу дымохода по нормам СНиП
Труба дымохода должна быть выполнена из материала, который не горит, он должен сопротивляться возгоранию при высоких температурах в течение часа.
Герметики должны быть огнестойкими и не терять своих изолирующих свойств при нагревании, тем более распадаться и открывать места для выхода дыма наружу.
Не допускается изменение диаметра трубы, расширение и сужение на всей протяжённости дымохода. Это снижает тягу и приводит к плохому горению или задымлению внутреннего пространства помещения.
Верхушка дымохода должна подниматься более конька крыши или быть ей равной по высоте. Чем дальше выход дымохода от конька, тем ниже можно сделать дымоход.
Требования к помещению, в котором располагается газовое оборудование
Подсобка, в которой планируется размещение газового котла должно быть хорошо вентилируема. Обязательно предусмотреть естественный вентиляционный отток потока воздуха. Для проветривания комнаты нужна форточка в окне. Если вытяжка принудительная, то воздухообмен происходит за счёт поступления свежих потоков из смежных помещений.
Входные двери в помещение должны распахиваться наружу по требованию техники безопасности, чтобы человек мог свободно покинуть помещение в критическом случае, а не быть придавленным дверью.
В помещении с газовыми котлами и водонагревателями не рекомендуется устанавливать выключатели и розетки. Если есть утечка газа, то может произойти возгорание от искры, полученной при соединении клемм выключателя.
Требования к дымоходам газовых котлов соответственно нормам СНиП
Конструкция дымохода котла должна выполняться строго по инструкции и особенное внимание уделяется мелочам. Она должен отвечать стандартам и требованиям, указанным в описании отопительного газового котла. Эти условия необходимы для нормального функционирования конструкции дымохода длительный промежуток времени.
При сборке и монтаже дымохода обязательным является соблюдение правил пожарной безопасности. При прохождении сквозь стену, выполненную из дерева, труба оборачивается асбестом, а изоляция вокруг выполняется из негорючего материала.
При устройстве прохождения через кирпичную или бетонную стену достаточно изолировать отверстие вокруг трубы монтажной пеной для зимних работ.
Скорость газов и отходов горения внутри дымохода должна быть не менее 15м за секунду.
Толщина труб составляет не менее полмиллиметра. Сталь более подходит для изготовления труб. Иногда в неё добавляется примесь титана для прочности. Такие материалы хорошо сопротивляются коррозии от агрессивного воздействия газов.
Чтобы легко можно было время от времени очищать дымоход газовых котлов, нужно выполнить ревизионные тройники на всём протяжении выводящей конструкции.
Каким бы сложным ни был запланирован дымовой канал, он не должен поворачивать более трёх раз, причём радиус изменения направления не может составлять размер меньше внутреннего диаметра труб.
Все соединения труб выполняют при помощи обжимных хомутов, используя при этом температурные герметики. Крепление снаружи делают кронштейнами на дюбелях или анкерах через расстояние 2 м.
Горизонтальная или вертикальная линия труб должна быть прямой, никакие изгибы не допускаются.
В случае расположения дымохода от газового котла на плоской кровле, его высота должна быть не менее полуметра выше покрытия. При расположении выхода дымового канала газового котла ближе, чем полтора метра к коньку скатной кровли, он должен выступать на полметра выше конька.
Если же выход расположен более, чем указанное расстояние, тогда верхушка дымохода должна совпадать с высотой крыши в самом её высоком месте.
Требования к соединительным частям по СНиП
Монтаж всех элементов дымового канала газового котла выполняется снизу вверх, от выхода котла.
Все нестандартные соединения труб, для которых не предусмотрены готовые фасонные элементы выполняются стальными с применением сварочной техники.
Общая протяжённость состыкованных частей не должна превышать длину 3 м для новостроек и 6 м для старых зданий.
Наклон горизонтальной трубы от котла должен быть 0,01. Уклон выполняется от котла, чтобы не было затекания образовавшегося конденсата.
Если для монтажа дымохода газовых котлов применяется чёрный металл, то его нужно обработать огнестойкими грунтовками или лаком.
После установки всего газового оборудования и монтажа дымохода соответствующими службами производится приёмка конструкции, о чём составляется акт приёмки. Эти же органы имеют право отключить вас от сети за невыполнение положенных требований до времени их исправления.
Некоторые отличия дымоходов
Внутренний дымоход
Может служить для дополнительного отопления тех помещений, через которые он проходит. Не стоит тратиться на утепление, изоляции подлежат только участки наружного выступа.- Если в дымоходе от времени образуется коррозия, то существует опасность задымления внутреннего пространства дома. Риск попадания угарных газов и повышенная пожарная опасность.
- Монтаж внутреннего дымового канала осложнён большим количеством составных частей и приспособлений для осуществления выхода на перекрытие. Иногда требуется переделывать обрешётку. Ремонтные работы тоже сопряжены с определёнными трудностями.
Наружный дымоход
- Этот вид дымового канала полностью состоит из типовых сборных элементов. Воспользовавшись руководством по монтажу, хозяин может самостоятельно собрать и укрепить дымоход.
- Относительно безопасный уровень эксплуатации наружной трубы. Чистка и ремонтное обслуживание более простое и не требует затрат усилий.
Порядок монтажа
Запрещается делать соединение трубы в месте прохождения его через толщу стены. Если такое соединение случилось в этом месте, тогда трубу обрезают так, чтобы выполнить его до стены или дальше смотря по обстоятельствам.
Когда труба выведена на улицу, сразу перед поворотом вверх на неё устанавливают тройник для сбора конденсата с одним открывающимся концом. Если такой тройник расположен в месте ниже роста человека, то его обязательно утепляют для предупреждения касания и получения ожога. Тройник крепят хомутом на дюбелях к стене.
Чтобы крепить трубу к стене используют специальную ферму. Первое крепление осуществляется сразу после верха тройника. В этом месте устанавливают и компенсационную пластину, которая примет на себя температурное расширение трубы.
Соединение труб происходит надеванием одной на другую, что позволяет небольшому количеству конденсата свободно стекать по трубе вниз.
Если конёк здания высокий и выступ верхушки дымохода требуется более 2 м, тогда для дополнительной жёсткости применяют крепление растяжками, которые крепят к стенам здания.
Какой газовый дымоход к котлу устанавливать у себя дома каждый владелец решает самостоятельно, но следует чётко помнить, что правильно выполненный дымовой канал является гарантией эффективной работы и не опасен для здоровья его близких.
