Причиной пожаров в собственных домовладениях очень часто становится неправильно устроенный дымоход, из-за чего не происходит удаление дыма из жилого помещения. Для правильного функционирования жилища необходимо предусмотреть все мельчайшие элементы.
Устройство удаления газов можно заказать в специализированных строительных фирмах. Такая работа будет стоить недешево, но условия и требования будут соблюдены, и вы получите гарантию бесперебойного отвода угарных газов.
Но это не является единственным решением. При условии, что вы твердо уверены в своем мастерстве и можете успешно справиться с любой технической проблемой, приступить к устройству дымохода можно своими силами.
Главным условием такой работы является наличие знаний для распределения струй воздуха для поднятия температуры в помещении. Иногда при неправильном монтаже стальных труб и промежуточных элементов происходит задымление помещения, выброс угарных газов в жилое пространство или наблюдается обратная тяга.
Свойства стальных конструкций
Виды современных стальных труб
- Двустенные нержавеющие трубы применяются при монтаже дымохода своими руками от газовых приборов, печей, каминов и котлов. Особенностью этого вида дымохода являются две трубы, разрешенные друг в друга. Между ними предусмотрен утеплитель, толщина которого рассчитана так, что образования конденсата не будет.
- Трубы с одной стенкой применяют для временного использования в случае подключения, ремонта части дымохода или для соединений в дымоходах из кирпича.
- Коаксиальный дымоход призван выполнять одновременно функцию подачи воздуха и отведению газов, полученных от горения. Отвод угарных консистенций происходит по внутренней трубе, а подача воздуха осуществляется в промежутке между ней и наружной оболочкой. Такие дымоходы устаивают только в том случае, если для функционирования котла требуется подача воздуха.
Положительные качества стальных дымоходов
- В отличие от кирпичных и керамических дымоходов, современные стальные конструкции не требуют устройства фундаментов, так как трубы могут монтироваться в любое время года.
- Труба для дымохода своими руками из стали может устанавливаться для удаления дыма от всех вариантов топлива, применяемых для работы котла. Это может быть уголь, древесина, газ.
- Материалом для изготовления трубы является высококачественный металл, в некоторых случаях с добавления титана для прочности. В трубах повышенного температурного режима толщина стен увеличена до 1 мм, и выдерживают они нагрев без деформации до 600ºС.
- Дымоходы из стальных труб монтируются легко и просто не подвержены деформации от механических ударов. Из-за быстрого нагревания легко передают тепло и остывают в течение короткого времени, имеют большой рабочий срок.
Как выбрать трубы
При покупке дымохода и его элементов нужно учитывать, что на качественные изделия этой разновидности обязательно наличие сертификата с указанием всех его технических характеристик. Указывается гарантийный срок, категории котлов для подключения, виды топлива, счет для этого изделия и другие моменты. Если такого документа не предоставляют, отказывайтесь от покупки и ищите в другом месте с соблюдением правил.
Иногда из-за неправильного топлива происходит порча и разрушение стенок стальных труб. Например, такой эффект может наблюдаться при использовании отопительного материала с большим процентом содержания серы, которая губительно действует на дымоход и приводит к образованию ржавчины.
Если предполагается устроить дымоход своим руками, то в комплекте к дымоходу обязательно должна быть приложена подробная инструкция. С включенного помощью монтаж происходит легко и быстро.
При выборе диаметра дымохода следует руководствоваться размером выхода котла. Размер трубы не должен быть меньше, чем соответствующий диаметр патрубка отопительного устройства. Труба дымохода должна одеваться на выход, а не наоборот. Стандартные диаметры труб поступают в продажу 115 мм, 120 мм, 150 мм, 200 мм и более.
Особенности монтажа дымохода
Проблема образования конденсата на стенках труб является большой проблемой при эксплуатации дымоходов в холодное время года. Но двустенные трубы в большой степени решают такую проблему за налета слоя утеплителя толщиной 5 см, засоренности в конструкцию. Образование утепленной сажи в таком случае происходит медленнее, что позволяет реже заниматься чисткой дымохода и продлить срок работы конструкции.
Для облегчения монтажа дымохода конструкция разделяется на части труб различной длины отдельные типовые соединительные элементы.
Разновидности фасонных элементов
- Основными частями для монтажа являются трубы, которые промышленность выпускает длиной в 1 м.
- Тройник для ревизии нее трубы, монтаж которого выполняется в теле лежака дымохода.
- Тройник для сбора конденсата и периодической чистки стояка. Одна из сторон тройника открывается крышкой на резьбе и удаляется образовавшаяся влага.
- Уголки для поворота трубы на 45º. Выполняются из такого же материала, что и основная конструкция и обязательно приведет.
- Компенсатор, который служит для принятия на себя нагрузки от линейного расширения трубы при нагревании и охлаждении. В одноэтажных зданиях их устанавливают выше перекрытия, а в многоэтажных ставят на каждом этаже.
- Узел примыкания к кровле. Разработан и применяется для обустройства прохождения дымохода через толщу перекрытия.
- Изделие для устранения протекания в месте выхода дымохода из кровли на крыше. Монтируется элемент вокруг трубы на длительное время.
- Оголовок трубы служит для предохранения вертикального окончания трубы от попадания листьев, снега, дождя и атмосферной пыли.
Особенности устройства дымохода своими руками
Для начала необходимо выполнить горизонтальную часть дымохода. В месте присоединения трубы к котлу выполняется подключение при помощи типовых элементов перехода, которые соединяются обжимными хомутами с воротом котла и телом трубы. Примерно на середине горизонтальной трубы обязательно устанавливается тройник для ревизии с помощью соединительных хомутов.
Правильное соединение метровых элементов труб осуществляется в порядке, когда в направлении от котла каждый последующий отрезок надевается на предыдущий. Нельзя перевернуть конструкцию и вставлять второй в первый. Это жесткости к обратному результату, и дым свободно будет проходить в помещение, а не удаляться наружу.
Уклон трубы на горизонтальном участке должен быть направлен от котла вниз для стекания конденсата в направлении, уводящем его от печи. Два конца горизонтального участка должны находиться друг от друга на разной высоте примерно в 5–7 мм.
Если соединить выход печи или камина горизонтально с проходным патрубком, то это очень сильно уменьшит тягу, что надежного компенсировать увеличением высоты дымохода снаружи или внутри.
В месте вывода трубы наружу через стену делается специальная изоляция негорючими материалами. Деревянные стены требуют обмотки тела трубы асбестом с последующим закреплением подобного сэндвича негорючими материалами. Бетонные, кирпичные, глиняные стены позволяют отверстие после прокладки герметизировать при помощи строительной монтажной пены для наружных работ.
В местах прохода трубы через стену запрещено выполнять соединение. Если такое случается, то она обрезается и соединяется до места пересечения со стеной или после, как удобнее.
После выпуска дымохода на улицу, в месте поворота его вверх, устанавливаем тройник-конденсатор. Для соединения его с выпуском трубы применяется обжимный хомут. Его можно для жесткости закрепить специальным кронштейном. Рекомендуется выполнить теплоизоляцию тройника, если он располагается низко и может служить местом случайного касания и получения ожоговой травмы.
Для обрешетку крепления вертикального отрезка к наружной стене используется несущая ферма, которая удерживается на стене при помощи дюбелей или анкеров. Порядок закрепления происходит в следующем порядке:
Выше тройника конденсатора размечают место для крепления фермы с установленной пластиной для компенсации температурного расширения.
На тройник компенсатора устанавливается полуметровый отрезок трубы.
На него монтируется ферма с установленной компенсационной пластиной, затем конструкция фиксируется на стене с помощью дюбелей.
Далее происходит сборка на нужную высоту для выступа над перекрытием не меньше полметра. Последующая труба надевается на предыдущую, что помогает небольшому количеству конденсата спокойно стекать по стенкам трубы наружу. Крепление по высоте происходит через каждые пару метров, но иногда допускается более частое крепление, главное, не допустить провисания искривления вертикальной линии дымохода.

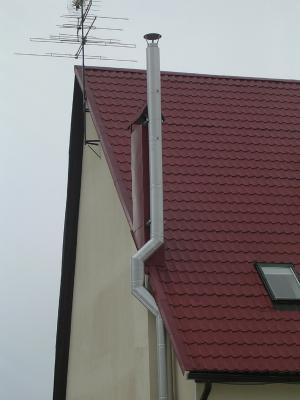

Возвышение верхней части дымохода над кровлей зависит от близости расположения выхода к коньку крыши. Чем дальше находится дымоход от конька, тем ниже можно его сделать. При условии, если он выступает более 2 м, тогда для его крепления применяют растяжки стальным тросом для дополнительной нее.
Устройство дымохода внутри строения

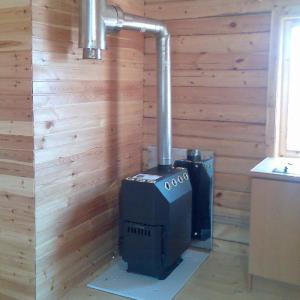

Выполнение дымохода внутри дома, без вывода его на улицу строится по такому же принципу, сложность состоит только в устройстве прохода через перекрытие и «кровельный пирог».
Компенсационная пластина устанавливается на перекрытии здания, а не на ферму. Для прохождения через нее, в этом месте делается подготовка конструкции. Если мешают рейки, они аккуратно вырезаются и переносятся в подходящее место. Расстояние от наружных стенок до ближайшей рейки не должно быть меньше 20 см.

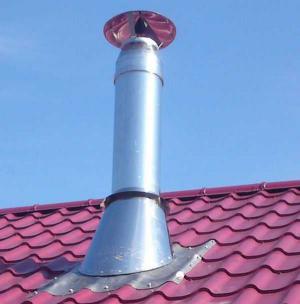

К прорезанному отверстию в кровле снизу подводится труба, сверху крепится специальный соединительный элемент, на котором предусмотрена полоса из нержавейки. Через саморезами патрубок закрепляется к кровле и по периметру герметизируется при помощи кровельной мастики.
На этот элемент надевается труба наружного дымохода, сверху устраивается юбка изоляции от влаги. После установки оголовка на окончание проверяем тягу. Для этого внутри подносим спичку или свечу. Пламя должно отклоняться в отверстие.
Основные требования к дымоходам
- Обеспечение хорошей тяги, что позволяет эффективно использовать топливо и не допустить создания опасной ситуации для человека.
- Правильно выполнять конструкцию сборника конденсата, чтобы продлить срок службы оборудования и дымохода.
- Не разрешается устанавливать на окончании дымохода коллекторы и всевозможные грибки, которые снижают тягу и создают опасность попадания внутрь дыма.
- Максимально учитываются все мелочи, указанные в инструкции. Особое внимание уделяется герметичности соединяемых деталей.
Устройство дымохода требует небольшого уровня мастерства, при соблюдении инструкции и старании пользоваться дорогостоящими услугами специалистов не придется.
