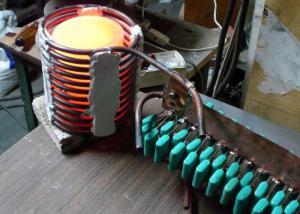

Нагреватель своими рукамиИндукционные нагреватели можно разделить на промышленные и бытовые. Одним из основных способов выработки тепла для плавления металла в металлургической промышленности являются печи индукционного типа. Приборы, работающие по индукционному принципу, являются сложным электрооборудованием и продаются в широком ассортименте.

Технология индукции заложена в основе таких приборов из нашей повседневности как микроволновки, электродуховки, индукционные кухонные плиты, водогрейные котлы, печи системы отопления. Кухонные плиты с индукционным принципом работы удобны, практичны и экономичны, но требуют применения специальной посуды.

Наиболее распространены в быту печи с индукционным принципом работы для обогрева помещений. Вариантами такого обогрева являются котельные установки или автономные агрегаты. В ювелирном деле и в небольших мастерских незаменимы индукционные печи небольшого размера для плавления металла.

Достоинства плавления

Индукционный нагрев является прямым, бесконтактным и его принцип позволяет использовать выработанное тепло с максимальной эффективностью. Коэффициент полезного действия (КПД) при использовании этого способа стремится к 90%. Во время процесса плавления происходит тепловое и электродинамическое движение жидкого металла, что способствует равномерной температуры по всему объёму однородного материала.

Технологический потенциал таких устройств создаёт преимущества:

  • быстродействие – сразу после включения можно использовать;
  • высокая скорость процесса плавления;
  • возможность регулировки температуры расплава;
  • зонная и фокусированная направленность энергии;
  • однородность расплавленного металла;
  • отсутствие угара от легирующих элементов;
  • экологическая чистота и безопасность.

Преимущества обогрева

  • Плюсы индукционного типа печиотдельного помещения не требует, бесшумен;
  • возможно дублирование другими методами обогрева;
  • проведения профилактических работ не требуется;
  • уровень накипи минимален из-за постоянной вибрации системы;
  • применимы любые жидкие теплоносители (вода, антифриз, масло и другие);
  • постоянная циркуляция в системе теплоносителя исключает вероятность перегрева;
  • долговечен, механический износ элементов минимален;
  • система экологична – отсутствуют выделения каких-либо опасных продуктов разложения топлива;
  • отвечает требованиям пожарной безопасности.

Схемы

Мастеру, умеющему читать электрические схемы, вполне по силам сделать печь для обогрева или индукционную плавильную печь своими руками. Целесообразность монтажа самодельного агрегата каждый мастер должен определять для себя сам. Также необходимо хорошо представлять потенциальную опасность от неграмотно выполненных подобных конструкций.

Для создания работоспособной печи без готовой схемы надо иметь представление об основах физики индукционного нагрева. Без определённых знаний конструировать и монтировать подобный электроприбор не представляется возможным. Конструирование устройств состоит из разработки, проектирования, составления схемы.

Для тех разумных хозяев, кому нужна безопасная индукционная печь, схема особенно важна, так как объединяет все наработки домашнего умельца. Такие популярные приборы, как индукционные печи, схемы сборки имеют разнообразные, где мастера имеют возможность выбора:

  • ёмкости печи;
  • рабочей частоты;
  • способа футеровки.

Характеристики

Из чего сделать печь индукционного типаПри создании индукционной плавильной печи своими руками необходимо учитывать определённые технические характеристики, влияющие на скорость плавления металла:

  • генераторная мощность;
  • импульсная частота;
  • потери на вихревые потоки;
  • гистерезисные потери;
  • интенсивность теплопередачи (охлаждение).

Принцип работы

Основа работы индукционной печи — получение тепла от электричества, вырабатываемого переменным электромагнитным полем (ЭМП) катушкой индуктивности (индуктором). То есть электромагнитная энергия преобразуется в вихревую электрическую, а затем в тепловую.

Замкнутые внутри тел (вихревые) токи выделяют тепловую энергию, которая нагревает металл изнутри. Многоступенчатое преобразование энергии не снижает эффективности работы печи. Из-за простого принципа работы и возможности самостоятельной сборки по схемам повышается рентабельность использования таких приборов.

Эти эффективные устройства в упрощённом варианте и с уменьшенными габаритами работают от стандартной сети в 220В, но необходимо наличие выпрямителя. В таких устройствах возможно нагревание и плавление только электропроводящих материалов.

Конструкция

Индукционное устройство своего рода трансформатор, в котором питаемый от источника переменного тока индуктор — первичная обмотка, нагреваемое тело – вторичная обмотка.

Наипростейшим индуктором нагрева низкой частоты можно считать изолированный проводник (прямая сердцевина или спираль), расположенный по поверхности или внутри металлической трубы.

Основными узлами устройства, работающего по принципу индукции, считают:

  • Как сделать печь своими рукамикорпус;
  • генератор;
  • индуктор;
  • нагревательный элемент для печи обогрева;
  • камеру для плавильной печи.

Питание от генератора запускает мощные токи различной частоты в индуктор, который создаёт электромагнитное поле. Это поле является источником вихревых токов, которые поглощаются металлом и расплавляют его.

Система отопления

При монтаже самодельных индукционных нагревателей в системе отопления мастера нередко используют недорогие модели сварочных инверторов (преобразователи постоянного напряжения в переменное). Потребление энергии инвертором большое, поэтому для постоянной работы таких систем нужен кабель сечением 4–6 мм2 вместо обычных 2,5 мм2.

Такие системы отопления должны быть закрытыми и управляться автоматически. Также для безопасности работы необходим насос для принудительной циркуляции теплоносителя, приспособления для отвода попавшего в систему воздуха, манометр. От потолка и пола нагреватель должен находиться на расстоянии не менее 1 м, а от стен и мебели не менее 30 см.

Генератор

Как работает устройствоПитание от установки промышленной частоты в 50 Гц получают индукторы в заводских условиях. А от генераторов и преобразователей высокой, средней и низких частот (индивидуальных источников питания) индукторы работают и в быту. Наиболее эффективно привлечение к сборке высокочастотных генераторов. В индукционных мини-печах могут использоваться токи разных частот.

Генератор переменного тока не должен давать жёсткий спектр тока. По одной из наиболее популярных схем сборки индукционных печей в бытовых условиях рекомендуется частота генератора 27,12 МГц. Собирают один из таких генераторов из деталей:

  • 4 тетрода (электронные лампы) большой мощности (марки 6п3с), с параллельным подключением;
  • 1 неоновая дополнительная — индикатор готовности устройства к работе.

Индуктор

Различные модификации индуктора могут быть представлены в форме трилистника, восьмёрки и в других вариантах. Центром узла является электропроводящая графитовая или металлическая заготовка, вокруг которой наматывается проводник.

До высоких температур хорошо разогреваются графитовые щётки (плавильные печи) и нихромовая спираль (нагревательный прибор). Проще всего изготавливается индуктор виде спирали, внутренний диаметр которой 80–150 мм. Материалом для нагревательной змейки проводника также зачастую служит медная трубка или провод ПЭВ 0,8.

Количество витков нагревательной катушки должно быть не менее 8–10. Необходимое расстояние между витками 5–7 мм, а диаметр медной трубки обычно составляет 10 мм. Минимальный зазор между индуктором и другими частями прибора должен быть не менее 50 мм.

Виды

Различают виды индукционных печей своими руками:

  • канальные – расплавляемый металл располагается в жёлобе вокруг сердечника индуктора;
  • тигельные – металл находится в вынимаемом тигле внутри индуктора.

На больших производствах канальные печи работают от устройств промышленной частоты, а тигельные печи на промышленной, средней и высокой частоте. В металлургической промышленности тигельный тип печей используется при выплавке:

  • чугуна;
  • стали;
  • меди;
  • магния;
  • алюминия;
  • драгоценных металлов.

Канальный вид индукционных печей применяют при выплавке:

  • чугуна;
  • различных цветных металлов и их сплавов.

Канальные

Индукционная печь канального типа должна иметь при своём разогреве электропроводящее тело в зоне тепловыделения. При первичном запуске такой печи внутрь зоны плавления заливают расплавленный металл или вставляют заготовленный металлический шаблон. По завершении плавки металла сырьё сливают не полностью, оставляя «болото» на следующую плавку.

Тигельные

Тигельные индукционные печи наиболее популярны у мастеров, потому что просты в исполнении. Тигля — специальная вынимаемая ёмкость, помещаемая в индуктор вместе с металлом для последующего нагрева или плавления. Тигля может быть изготовлена из керамики, стали, графита и многих других материалов. Отличается от канального типа отсутствием сердечника.

Охлаждение

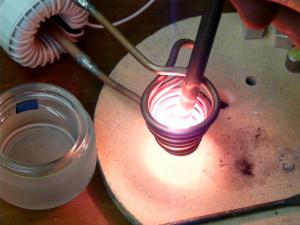

Характеристика печиУвеличивает эффективность работы плавильной печи в промышленных условиях и в бытовых небольших приборах заводского изготовления охлаждение. В случае непродолжительной работы и малой мощности самодельного прибора можно обойтись и без этой функции.

Самостоятельно выполнить задачу охлаждения домашнему мастеру не представляется возможным. Окалина на меди может привести к утрате работоспособности прибора, поэтому потребуется регулярная замена индуктора.

В промышленных условиях применяется водяное охлаждение, при помощи антифриза, а также комбинируют с воздушным. Принудительное воздушное охлаждение в самодельных бытовых приборах неприемлемо, так как вентилятор может перетянуть на себя ЭМП, что приведёт к перегреву корпуса вентилятора и понижению КПД печи.

Безопасность

При работе с печью следует остерегаться термических ожогов и учитывать высокую пожарную опасность прибора. При работе приборов их запрещается перемещать. Особенно предусмотрительными надо быть при установке печей обогрева в жилых помещениях.

ЭМП воздействует и разогревает всё окружающее пространство и эта особенность тесно связана с мощностью и частотой излучения прибора. Мощные промышленные устройства могут воздействовать на металлические детали рядом с собой, на ткани людей, на предметы в карманах одежды.

Необходимо учитывать возможное воздействие таких приборов во время работы на людей с имплантированными кардиостимуляторами. При покупке приборов с индукционным принципом работы необходимо внимательно прочитать инструкцию по эксплуатации.
