В последнее время в связи с экономией сырья очень популярны стали печи Кузнецова, чертежи которых можно найти на просторах интернета. Печи Кузнецова нашли очень широкое применение в России и других странах благодаря их особенной конструкции. Начиная с 1962 года родитель этих печей И.В. Кузнецов занимался разработкой лучшей модели печи. Успех преследовал его детище с самого начала – довольные клиенты распространяли положительные отзывы, и популярность кузнецовой печи росла.
Изобретения Кузнецова — колпаковые печи достойны пристального внимания, поскольку имеют интересную конструкцию и прекрасно обогревают помещение.
Экономные печи – результат многолетних разработок
Насущная проблема, которую столетиями решают изобретатели, актуальна и по сей день – КПД или эффективность печи. Эту же цель преследовал И.В. Кузнецов, постоянно совершенствую конструкцию своих изобретений. На своем сайте в интернете автор демонстрирует множество конструкций, имеющих усовершенствования в разных проекциях. Некоторые из них имеют улучшенные теплосберегающие возможности, усовершенствованную топку или дополнительное оборудование.
«Конек» кузнецовок – особая система движения газов, дающая теплому воздуху дольше удерживаться внутри своеобразного колпака, а холодному воздуху дающая быстрый выход через особое углубление. Так, горячий воздух сохраняет тепло, а холодный не успевает охлаждать кирпич, быстро высасываясь через дымоход. Внутри сооружения образуется напоминающая колпак конструкция, которая сочленяет очаг и нижний сегмент.
Такая конструкция дала этим печам название «колпаковые». Как раз этот колпак является разделяющим моментом для газов разной температуры, где горячие поднимаются в колпак и накапливают тепло, задерживаясь там. Благодаря тому, что температура горения увеличивается, КПД колпаковой печи достигает 95%. Это чрезвычайно высокий показатель для кирпичной печи – та же русская печь выдает КПД до 40%.

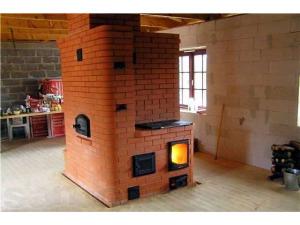

Преимущества колпаковой печи Кузнецова
У этой печи множество преимуществ за счет естественного движения газов:
Равномерный прогрев и отдача теплоты;- Отсутствие сажи и дыма – соответственно гораздо меньше чистки;
- Высокая эффективность или КПД – ничтожные потери тепла;
- Долговечностью кладки;
- Интересный дизайн (среди более чем 150 моделей есть и круглые варианты).
Вопрос многих желающих иметь это диво у себя – можно ли изготовить ее своими руками? Да, но чтобы получилась экономная рабочая печь нужно точно следовать схеме и использовать качественный материал.

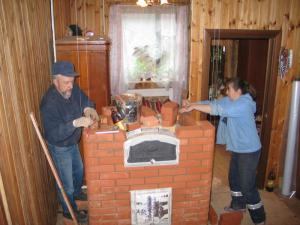

Отопительная печь Кузнецова своими руками
И.В. Кузнецовым разработано множество вариантов печей самого разного предназначения:
- для отопления;
- для приготовления пищи;
- для бани;
- для улицы (барбекю);
- с лежанкой и много других вариантов.
Когда вы решили класть печь своими руками и определились с вариантом, то главное - это раздобыть грамотные чертежи для порядовки. Порядовка печи кузнецова – это инструкция, которая показывает способ выкладки каждого из рядов кирпича и их последовательность. Чертежи печей Кузнецова несложно найти на сайте самого создателя, который любезно делится своими достижениями с любителями все делать своими руками. Сама порядовка чем-то напоминает пошаговую инструкцию по сбору сложного конструктора, так что, приложив старания, разберется любой.
Если вы столкнулись с печной кладкой впервые, то все ваше внимание должно быть сосредоточено на соблюдении порядовки.

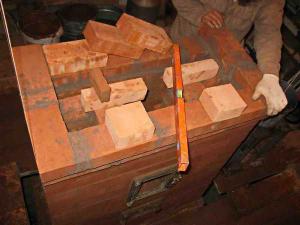

Материалы
Печи Кузнецова гораздо меньше стандартных, поэтому материала на ее изготовление нужно до 2 разов меньше. Но это одновременно и большая ответственность, поскольку легкая конструкция должна быть выполнена со скрупулезной точностью.
Итак, материалы для печи:
Огнеупорный кирпич (шамотный);- Кирпич для тела печи (внешняя кладка);
- Огнеупорная глина (около 100 кг);
- Чистый песок;
- Проволока из металла;
- Стальной уголок;
- Литые элементы: задвижка, дверки для топки и поддувало, колосниковая решетка, плита очага.
Песок: его нужно очищать через сито с отверстиями 1,5 мм. Лучше всего брать горный песок, который почти не содержит мусора. Простейший вариант – купите готовую смесь глины и песка специально для печной кладки в строймагазине.
Кирпич: шамотный кирпич нужно брать марок ШБ-8 или ШБ-5, а керамический кирпич не менее М150 марки. Размеры глиняного кирпича – 250/120/56 мм, шамотного ШБ-8 – 250/123/65 мм, ШБ-5 – 230/114/40 мм. Количество кирпича, которое вам понадобится можно посчитать по схеме порядовки или другим способом.
Фундамент
Но самая первая задача – это фундамент, который легче запланировать сразу при постройке дома. Фундамент должен быть больше размера печи на 10 см по всему периметру. Он будет выдерживать достаточно большой вес, поэтому к нему нужно подойти со всей строгостью. Для этого нужно соблюсти следующие нормы:
- Печной фундамент не должен быть связан с фундаментом дома;
- Если печь будет располагаться возле одной из стен, то печной фундамент должен быть не менее чем на 5 см отдален от основного, а пустоту между ними нужно засыпать песком;
- Важно обеспечить для фундамента хорошую гидроизоляцию. Для этого на дне котлована образовать песчаную прослойку, а застывший фундамент обернуть рубероидом;
- Хорошо если фундамент будет усилен армировкой – металлическим каркасом.
Верхний уровень печного фундамента идет заподлицо с основным. До необходимого уровня докладывают кирпичом.
Кладка кирпича и «плавающая» топка
Топка выполняется из шамотного кирпича, а тело печи из керамического, а это значит, что при нагревании и остывании они ведут себя по-разному. Поэтому сама топка должна быть плавающей, с этой целью вокруг нее делают специальный сухой шов. Это делается для того, чтобы разные по физическим характеристикам кладки шамотного и керамического кирпича не порвало при эксплуатации.
«Сухой шов»: между шамотным и керамическим кирпичом нужно удалить кладочный раствор, а в образовавшуюся пустоту нужно вложить минеральный картон.
Нужно строго соблюсти еще одно правило – выступы из шамотной кладки не должны входить в углубления из керамической кладки, и наоборот. Таким образом, мы получаем абсолютно независимую топку.
Внимание: на чертежах это можно не заметить, но кладка из шамотного кирпича выполняется только на ребро. А вот керамический кирпич кладется на взгляд мастера, это касается столбиков и внутренних стенок.
Проволока для усиления
Металлическая проволока должна использоваться для прокладывания каждого третьего ряда, чтобы усилить кладку. Вам понадобится примерно 5 метров такой проволоки. Не во всех статьях написана эту небольшая деталь, но весьма важная.
Фурнитура
Металлические детали включают в кладку, соблюдая зазор на расширение кирпича от нагрева – 5 мм. Этот зазор заполняется огнеупорной ватой.
Реально ли это — кузнецовка своими руками?
Нужно сказать, что кладка кузнецовки требует не столько навыков, сколько наличия хороших схем и чертежей, а также предельной внимательности. Даже не печник, но мастеровитый домохозяин может осилить эту задачу. На сайте автора И.В. Кузнецова в свободном доступе есть множество идей и схем для печи кузнецова, чертежи и понятные порядовки, которые разрешено брать для личного пользования.
Проще будет тем, кто уже имеет драгоценный опыт кирпичной кладки, тогда единственно вам нужно будет тихо-мирно класть ряды, соблюдая схему. Но есть несколько секретов, которые не расписаны на схемах, однако, в этой статье вы найдете большинство из них.
Готово! Первая топка
Итак, вы решились и колпаковая печь готова, осталось только испытать ваше изделие в деле. Мастера советуют обработать готовую кладку специальным огнеупорным раствором. Первая топка должна быть щадящей температуры. Раскочегаривать печь с добавлением температуры нужно несколько раз и только потом начинать ее использовать по назначению.
