Современные дома строятся с каминными залами, в которых отдыхают после напряженной работы, проводят дружеские вечеринки или романтическое свидание. Атмосфера открытого огня создает незабываемое впечатление, и все заботы уходят на второй план.
Кладка камина своими руками является очень сложным делом. Но если подойти к вопросу со всей серьезностью, ознакомиться с правилами и особенностями печной кладки, составить схему порядовки каминов, подготовить материалы и инструменты, то создание домашнего очага станет по плечу каждому желающему воплотить мечту в действительность.

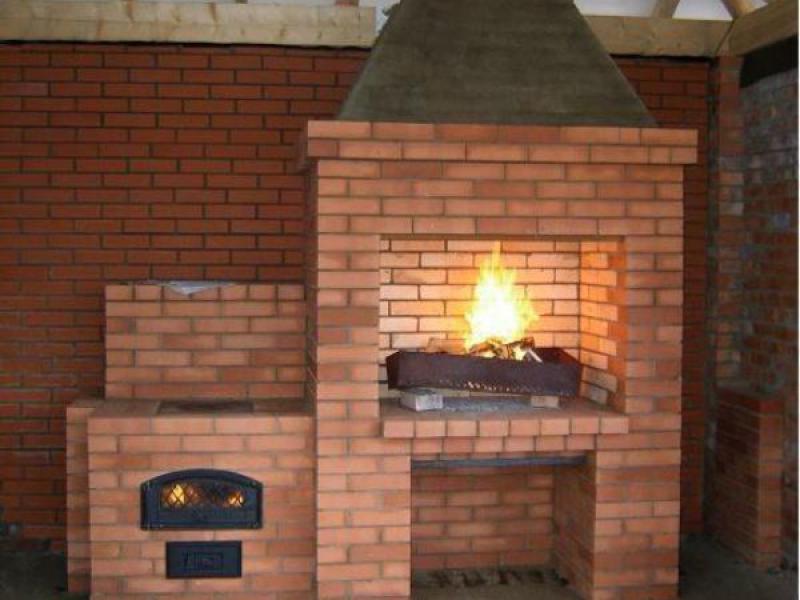

Возведение камина своими руками из кирпича
Вначале определяют место в комнате для расположения камина. Рекомендуется делать выбор с учетом окон и возможных перемещений потоков воздуха. Строить камин напротив отрывающихся проемов не рекомендуется.
Камин не используется в большинстве случаев, как единственный источник тепла в комнате, так как печь такого типа отдает комнате только пятую часть тепла, остальной горячий воздух «вылетает в трубу». Но камины делают для эстетического наслаждения, они придают отделке комнаты оригинальное дополнение. Если при этом камин работает без задымления и не доставляет владельцам неприятностей, тогда все домочадцы будут стремиться коротать холодные зимние вечера у этого потрескивающего источника духовной и тепловой энергии.
Для выбора места камина первоначально определяются с расположением будущего дымохода. Он не должен при проходе через конструкцию кровли требовать переноса несущих балок или стропил. Расстояние от воздуховода до ближайшей деревянной составляющей кровли должно быть не ближе, чем 0,7 м.
Также обращают внимание на расположение половых балок и лаг нижнего перекрытия. Их тоже стараются, по возможности, не реконструировать.
Стена за камином нагревается от постоянно поднимающегося горячего воздуха, тем более рекомендуется сделать надежную тепловую изоляцию с применением слоев асбеста и фольгированного отражателя или листа стали. Изоляции деревянных стен уделяют особое внимание.
Проверку работоспособности вновь сложенного камина проверяют через пару недель после окончания работ. За это время все составляющие и материалы просохнут и приобретут крепость.
Составление проекта или схемы
Даже умелые опытные печники работают по схемам и чертежам. А использовать их новичкам просто необходимо для строительства камина из кирпича. Порядовка незаменима при кладке основной части и рассчитывается до начала всех работ.
Определившись с размерами камина для комнаты, можно поинтересоваться фото вариантов исполнения наружной части в каталогах и воспользоваться готовыми схемами порядовок каминов. Но в любом случае для успешного строительства их нужно тщательно изучить и зарисовать для собственного понятия на обыкновенном листке.
Для плодотворной работы нужен вид камина спереди и с двух боков или одного, если они одинаковые. Хорошо бы выполнить вертикальный разрез конструкции на бумаге с указанием высот всех важных горизонтальных слоев: зольника, карниза, решетки, низа и верха топочной части, камеры для сбора дыма, зуба, место установки шиберной заслонки и других.
Технические требования к устройству камина
- Фундамент выполняется так, чтобы он мог выдержать нагрузку от камина из кирпича. Маленькие очаги весят около 0,5 тонны, а крупные дают нагрузку, соизмеримую с тонной и более.
- Основание устраивается бетонным ленточного типа или делается из кирпича на строительном цементном растворе. В любом случае оно играет роль самостоятельной конструкции, которая не привязана к несущему основанию самого дома.
- Средняя высота фундамента под камин принимается в 30–40 см и не доходит до уровня чистого пола на высоту 10 см.
- Объем топочного пространства в камине зависит от объема комнаты и составляет ее пятидесятую часть. Глубина его зависит от принятой высоты и рассчитывается как третья часть или половина от этого размера. Чем мельче камин, тем больше тепла он будет отдавать в комнату. Но объемные показатели должны соблюдаться.
- Чтобы тепловые лучи лучше отражались и попадали в помещение, боковые стенки топочной разворачивают на небольшой угол наружу, а заднюю стенку наклоняют начиная с одной трети высоты.
- Требования пожарной безопасности регламентируют высоту основания топки, которое не должно быть от пола ниже 30 см. Эти же требования предусматривают крепление перед камином на полу листа из нержавеющей стали. Его ширина на 15 см больше переднего размера топочной камеры.
- В дымовой камере обязательно выкладывают выступ, называемый перевал, который препятствует попаданию сажи и искр в полость дымохода и возврата дыма в комнату.
Топочная камера включает следующие элементы
Основание для кладки дров.- Две боковые и одну заднюю стенки.
- Камера сбора дыма.
- Решетка колосников.
- Дверца по проекту.
- Заслонка-шибер.
- Зольник внизу топки.
Требования к дымовой трубе
- Для улучшения тяги труба делается круглого сечения. Площадь ее отверстия зависит от площади нижнего основания топки и составляет 1/10–1/15 от этого размера.
- При выведении на наружную стену воздуховод не должен иметь более трех изменений направления.
- Труба, устанавливающаяся над топочной камерой, делается строго вертикальной, без изгибов, ее высота устанавливается от 5 м и выше. На всей протяженности проверяется вертикальность, нарушение которой может повлечь за собой задымление жилого пространства в будущем.
Правильный выбор и расчет материалов
Печной кирпич подразделяется на виды
Из глины делается шамотный кирпич, которые способен выдерживать стойкое повышение температуры до критических состояний, не трескается при перепадах тепла, не подвергается химическим реакциям.- Кварцевый кирпич изготавливается от спекания кварца, имеет высокую прочность, но подвергается воздействию активных кислот.
- Обыкновенный глиняный кирпич, применяется для кладки участков камина, которые не подвергаются в процессе эксплуатации очень сильному нагреванию.
- Для теплоизоляции камина от стен дома используют пустотелый керамический кирпич. Он бывает цементно-песчаный, плохо передающий тепло или из вспененного доломита.

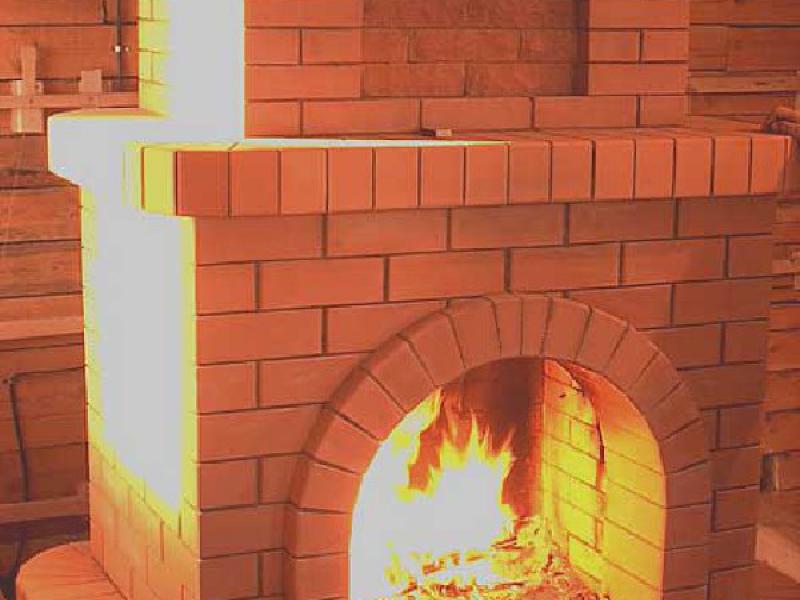

Для устройства свода применяют специальный клинчатый кирпич, но его можно выпилить по форме из обыкновенного керамического кирпича.
Не используют при кладке каминов пережженный и недожженный кирпич темно-коричневого и бледно-желтого цветов. Силикатный кирпич из-за его повышенного насыщения влагой не применяется при кладке каминов.
Расчет кирпича для строительства камина производится в точном соответствии с чертежами порядовок. Те элементы, которые указаны в порядовках половинками или неполными кирпичами, считаются, как целые. Для учета различного брака и боя применяется коэффициент 1,15, на который умножают полученное при расчете по схемам порядовок количество кирпича.
Если придерживаться опыта печников и делать кладочные швы по 3 мм, тогда для подсчета готового раствора нужно на каждую сотню кирпича посчитать ведро раствора.
Вид и подготовка песка
Для устройства основания, кладки боковых стенок и верхней части дымовой трубы в растворе применяют любой вид песка. Приготовление же глинистого раствора на участки повышенных температур осуществляется только с карьерным или овражным песком.
В речном и морском видах песчинки имеют гладкую форму из-за постоянного действия воды и имеют плохое сцепление с природной глиной.
Перед использованием любого вида песка его обязательно просеивают от крупного мусора через сетку и промывают струей воды через сито, выполненное из мешковины до протекания чистой воды.
Раствор
Топочную жаростойкую часть, камеру для сбора дыма и нижнюю часть трубы выкладывают на глинистом растворе. В него подмешивают карьерный песок для уменьшения жирности.
Для приготовления раствора глину предварительно замачивают на время равное 7–10 дням. В течение этого времени ее нужно каждый день тщательно перемешивать, после чего добавляется песок в нужном количестве.
Если нет времени на такое длительное приготовление раствора, тогда сухие огнеупорные смеси покупают на строительном рынке. Они упакованы в герметичные мешки, имеют сбалансированный состав и требуют только смешивания с водой строительными венчиками.
Для других частей камина, которые не подвергаются сильному нагреванию, используют раствор глины, песка и цемента.
Выполнение фундамента
Обычно основание под камин делают в подпольном пространстве, и устройство бетонного фундамента требует изготовления деревянной опалубки. Размер основания делается больше проектной ширины камина на 5–7 см.
Дно котлована укрепляется щебеночной подсыпкой, которая трамбуется. Бетон приготавливается вручную или в бетономешалке и заливается в опалубку. Высота его принимается на 10 см ниже проектной отметки чистого пола.
Основание герметизируют от передачи влаги на кирпичную кладку двумя слоями рубероида на мастике или смоле, после чего оно готово к кладке кирпича.

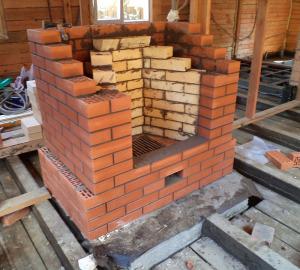

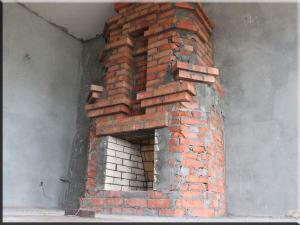

Кладка камина своими руками

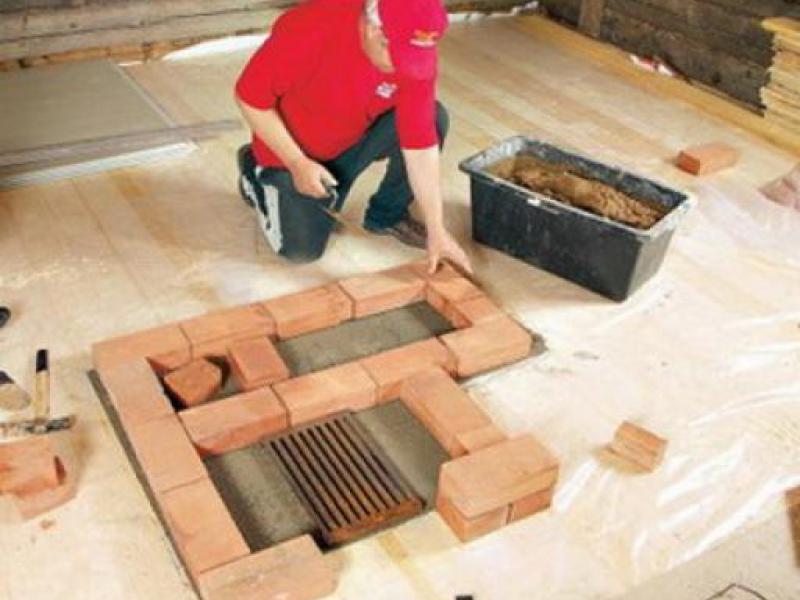

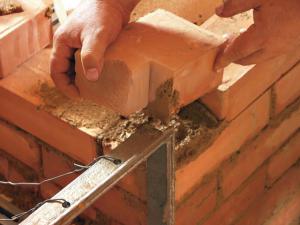

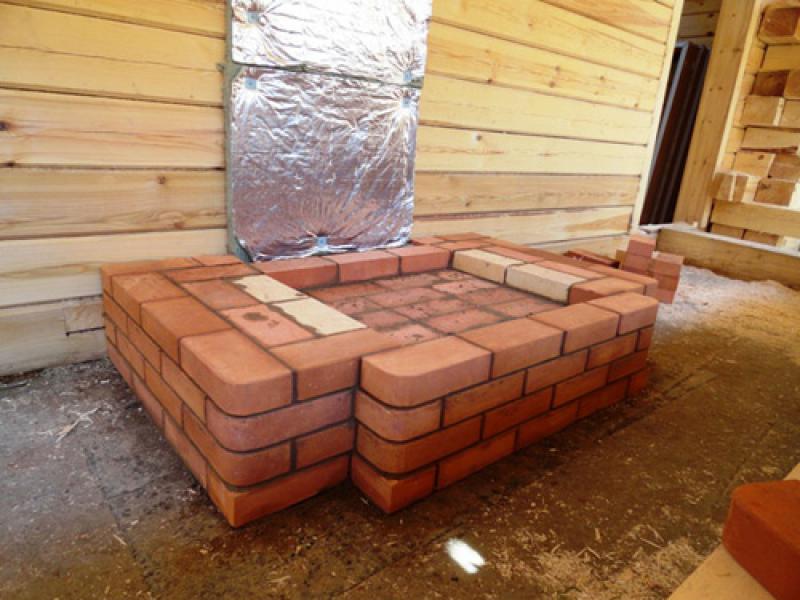

Очень пристальное внимание следует уделить раскладке кирпичей первого ряда, которые по правилу укладываются без применения раствора. Требуется уровнем проверить горизонтальность рядов, прямоугольность поворотов и свериться с порядовкой.
В дальнейшем перед кладкой кирпича на раствор раскладывают его на сухую, чтобы определиться с соответствием схеме порядовки. Класть кирпич своими руками очень увлекательно и вскоре начинающий мастер легко с этим справляется.
Рекомендуется сделать фото промежуточных процессов, чтобы в дальнейшем при необходимости легко восстановить в памяти последовательность работ.
Чтобы кирпич не впитывал всю влагу из раствора, следует замочить его в воде на 20 минут для набора влаги.
Первый ряд кирпича выводит мастера на уровень пола. Его можно класть в четверть кирпича или вполовину. А следующие ряды кладутся только плашмя. Вся часть камина над полом до начала топки по высоте должна быть 30 см или выше.
Далее предусмотрена установка зольника и дверцы поддувала. Зольник иногда выполняется в виде выдвижного ящика. Дверца покупается в строительном магазине или варится самостоятельно из толстого металла.

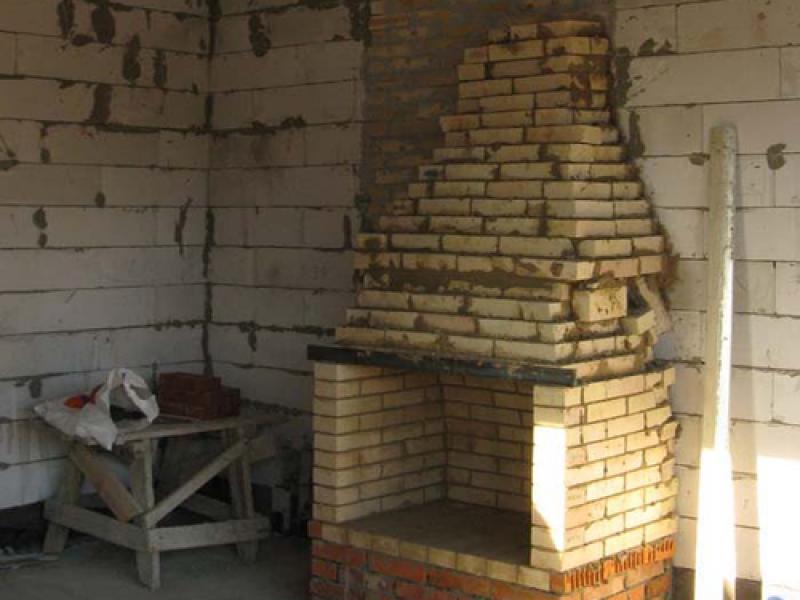

Кладка камина выполняется в соответствии с ранее разработанным планом. Кладка топочной камеры ведется на высоту, которая принята по проекту, а высота камеры для сбора дыма составляет обычно пять — шесть рядов. Дверца в топочной может отсутствовать или быть выполнена из жаростойкого стекла, которое позволяет наблюдать за языками пламени. Она не дает рассыпаться искрам.
Если дым будет проходить по кирпичному дымоходу, тогда после каждого ряда кладки своими руками производится очистка от выступающего раствора, затирка и сглаживание швов. Любые неровности на стенках внутренней кладки уменьшают тягу и способствуют задымлению комнаты.

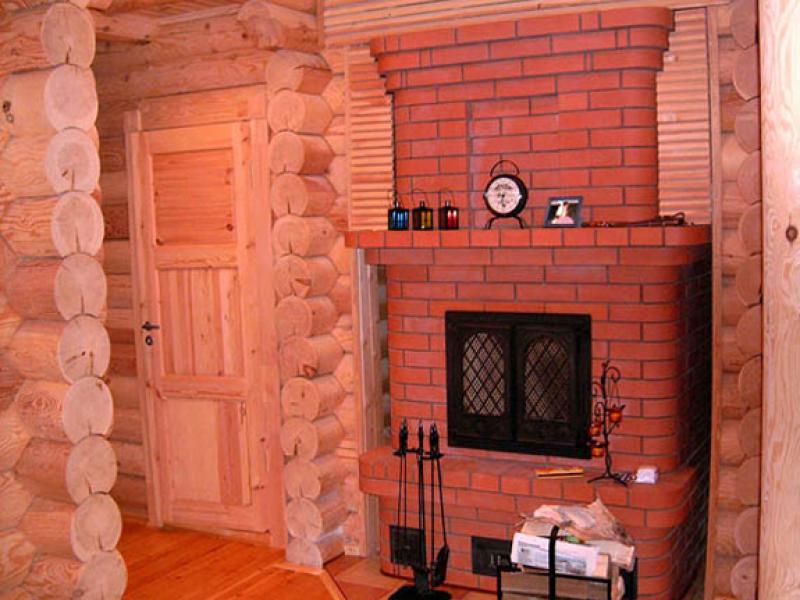

Выложив камин своими руками, каждый хозяин сможет собрать вокруг этого теплого очага круг друзей или проводить релаксацию после работы.
