Требования к установке дымохода для газового котла

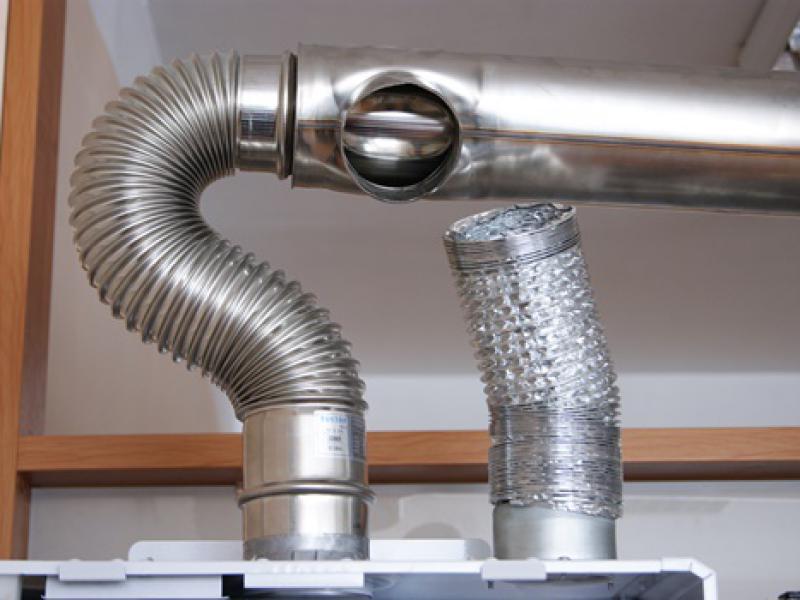

Труба дымоходаДымоход в частном доме, выполненный с нарушением норм и стандартных требований, нередко является причиной пожара или испорченного настроения владельца здания и членов его семьи. Удаление дыма и угарного газа может происходить не полностью, отчего атмосфера в комнатах и других жилых помещениях затруднена для дыхания.

На фото загородного строения обычно видна верхушка трубы дымового канала, которая венчает собой результат сложного механизма, устроенного в доме, для удаления дыма в газовом котле.

Заказать устройство дымоходов для газовых котлов можно в строительных организациях, специализирующихся на таких работах. Хозяин дома, изучив особенности сборки, может самостоятельно приступить к монтажу дымохода для газового котла. Требования к работам по устройству дымовых каналов, помещений, нормы материалов изложены в СНиПах на строительные работы.

Начинать устройство дымохода для газового котла, не ознакомившись с принципами распределения воздушных потоков, крепления труб и соединительных элементов нельзя. Это может привести к возникновению обратной тяги, выбросу угарного газа в жилое пространство или появления капель конденсата на поверхности канала.

Подразделение дымовых каналов

Керамический дымоход

Является безопасным с пожарной точки зрения, используется, как случай простого и надежного отвода отходов котла, доступного по цене. Имеет несколько непрезентабельный вид и не жалуется в элитных застройках.

Дымоход из стальных элементов

По способу изготовления трубы делится на три вида:

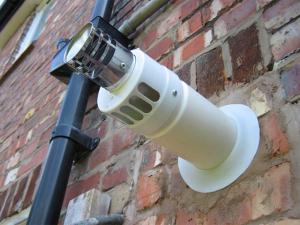

  • Труба дымохода из сталиКоаксиальный воздуховод собирается из двойных труб, в которых удаление дыма происходит по внутреннему каналу, а поставка свежего воздуха осуществляется в обратном направлении между стенами внутренней и наружной труб.
  • Такой вариант дымохода подключается к газовым приборам, если для функционирования требуется воздух. В обычном дымоходе для газового котла коаксиальный вариант используется редко.
  • Двустенные трубы используются для монтажа воздуховода наиболее часто. Отличительной чертой является слой утеплителя, расположенный в промежутке между внутренней и наружной трубой. Это позволяет сохранить тепло и не позволяет появляться каплям воды на стенках дымохода.
  • Обыкновенные трубы с одной стенкой используют редко, только в случае пробного подключения, для вставки в виде гильз в кирпичные конструкции или для ремонта отдельных участков дымового канала.

Кирпичные дымовые каналы

Визуально дымоходы выглядят эстетично и используются для украшения интерьера, но внутри такие воздуховоды подвергаются разрушению от воздействия агрессивной газовой среды. Кирпич не является материалом, который долго способен удерживать продукты горения газа, могут со временем наблюдаться выбросы угарной консистенции.

Наиболее приемлемым вариантом объединения красоты и практичности является вставка в кирпичную конструкцию стального воздуховода, который наименее подвержен разрушению.

Внутренняя и наружная установка дымохода

Вариант прокладки внутри

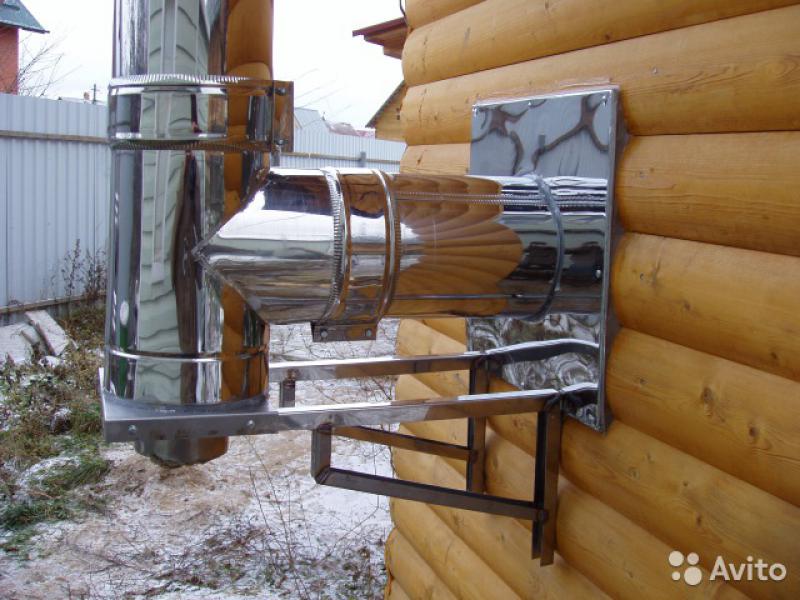

  • Дымоход из стальной трубыПоложительной стороной расположения дымохода внутри строения является то, что возникает дополнительное отопление помещения от дымовых горячих каналов. Они не изолируются утеплителем и осуществляют обогрев комнат. Уменьшаются расходы на покупку утеплителя, который применяется только для наружных участков. За счет дополнительной отдачи тепла уменьшается расход газового топлива.
  • Так как дымоход расположен внутри строения, то любой выброс газа будет идти во внутренние помещения. Повышается риск распространения угарных потоков и повышается пожарная опасность.
  • Устройство дымохода газового котла внутри здания осложняется выполнением технических задач по прохождению воздуховода через перекрытие и покрытие кровли, создание герметичного узла в этом месте. Для обустройства такого выхода в уже имеющемся строении иногда приходится переделывать обрешетку кровли.
  • Ремонтные работы иногда осложняются отсутствием доступа к части дымохода, например, в узком чердачном пространстве.

Прокладка дымохода снаружи

  • Является наиболее простым способом монтажа, не требует специальных навыков и большого опыта. Все участки газового воздуховода состоят из стандартных, типовых составляющих, которые легко подходят и соединяются один с другим.
  • Выброс вредных газов для организма человека в результате порчи воздуховода будет происходить за рамками помещения. Ремонт или замена любой из испорченных труб может осуществляться в любое время.
  • К недостаткам можно отнести пустое использование тепловых потоков для дополнительного обогрева комнат и увеличение количества газового топлива.

Требования к трубам дымохода для газового котла

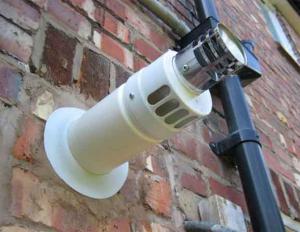

Технические требования к дымоходуДля покупки труб требуется наличие сертификата от изготовителя, указание материалов, из которых они изготовлены и технические подробности изделия. Перечисляются категории котлов, к которым можно подключать эти трубы для отвода дыма, указываются сроки гарантии. При отсутствии документа покупку труб лучше произвести в другом магазине.

Для монтажа дымохода собственными силами прилагается инструкция по сборке и соединению всех элементов на русском языке. Изучение ее поможет выполнить все процессы сборки легко и без осложнений.

Диаметр дымохода будет зависеть от размера трубы на выходе котла. Допускается равный размер или больше. Трубы меньшего диаметра в таком случае непригодны к использованию. Трубы выпускаются производителем диаметров 200 мм, 150 мм, 120 мм, 115 мм.

Материал для изготовления труб должен быть огнестойким и сопротивляться возгоранию от высокой температуры минимальный срок около часа.

Для состыковки участков трубы применяют герметики с сопротивлением высоким температурам, которые не теряют своих изолирующих свойств в таких условиях. Стыки не должны пропускать газы и дым.

Не допускается приобретение и установка труб разного диаметра в конструкции одного дымохода, что может привести к уменьшению тяги.

Все непредусмотренные соединения, которые могут потребоваться выполнить при монтаже воздуховода должны быть выполнены из стали с применением сварных соединений. Общая длина состыкованных стандартных и самодельных вставок не может быть длиннее, чем 3 м. При установке дымохода в старых зданиях этот показатель увеличивается до 6 м.

Технические требования

  • Что требуется от дымоходаКаждое отдельно стоящее газовое оборудование должно иметь свой канал оттока дыма. В некоторых исключительных случаях допускается подсоединение к общему воздуховоду, но не менее, чем,75 м от предыдущего включения.
  • Все соединения труб и составных частей обязательно подлежат герметизации.
  • Чтобы не допускать образования капель влаги в дымоходе, следует изолировать все наружные участки труб. Конденсат способствует осаждению сажи внутри труб и предполагает порчу дымовых каналов и уменьшение времени между чистками дымохода.
  • Во внутреннее пространство дымохода не должны попадать посторонние предметы, листья, камни, песок и мусор. Все засорения снижают тягу и затрудняют выход дыма.
  • Не рекомендуется установка на вершине воздуховода козырьков, коллекторов и зонтиков, которые при низком наружном давлении воздуха могут способствовать возникновению обратной тяги.
  • Если выход дымохода на уровень кровли находится на расстоянии от конька менее чем полтора метра, тогда высота воздуховода выполняется на полметра выше конька. С увеличением исходного расстояния дымовой канал делается высотой, соответствующей коньку, но не меньше полметра.
  • Помещение, в котором устанавливается газовый котел, должно хорошо проветриваться при помощи открывающейся форточки, естественного канала вентиляции или установкой принудительного оборудования.
  • Не рекомендуется делать в комнате розетки и выключатели для невозможности возгорания от случайной искры причерного утечке газа.
  • Дверь, ведущая в подсобное помещение с газовым котлом, должна открываться наружу по требованию техники безопасности.

Требования к конструкции

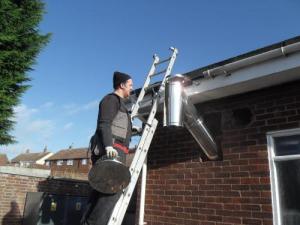

  • Конструкция дымохода газового котлаСборка дымохода может быть выполнена собственными силами, но обязательно следовать инструкции газового котла, в которой указаны обязательные требования к конструкции дымохода.
  • При выполнении узла прохождения трубы через стену обязательным является соблюдение правил пожарной безопасности. Деревянные стены требуют изоляцию дымохода в месте прохождения асбестовыми материалами, потом негорючими изоляторами. А в кирпичных и бетонных стенах применение асбеста не требуется, достаточно запенить все зазоры строительной пеной.
  • Для определения степени загрязнения и периодической очистки дымохода устанавливаются ревизионные тройники, в которых одна из сторон открывается для проведения работ.
  • Сложность конструкции дымохода не позволяет ему поворачивать направление больше чем три раза.
  • Начинают монтаж дымохода всегда снизу, от вывода котла. Первый горизонтальный участок монтируют с уклоном от котла на 0,01, чтобы не было затекания конденсата в топку газового оборудования.
  • Иногда дымовой канал делают из металла. В таком случае его покрывают специальными антикоррозийными составами и огнестойкими грунтами.
  • После окончательного завершения монтажа обязательно производится всем оборудования и дымохода специальными органами, которые проверят все главные требования и могут отказать в подключении, мотивируя это необходимостью исправить недостатки.

Обязательно помнить, что, следуя инструкциям и выполняя важнейшие требования, вы обезопасите себя и своих домочадцев.

Примеры дымоходов газового котла

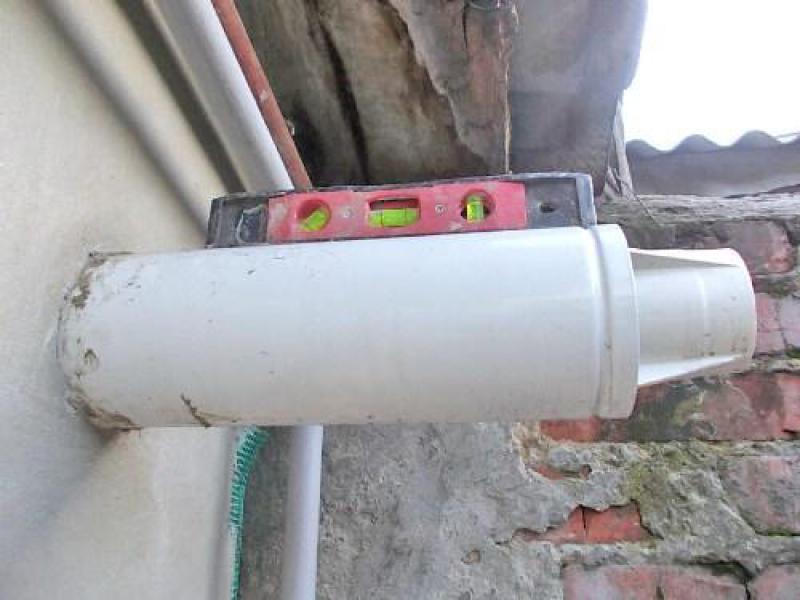

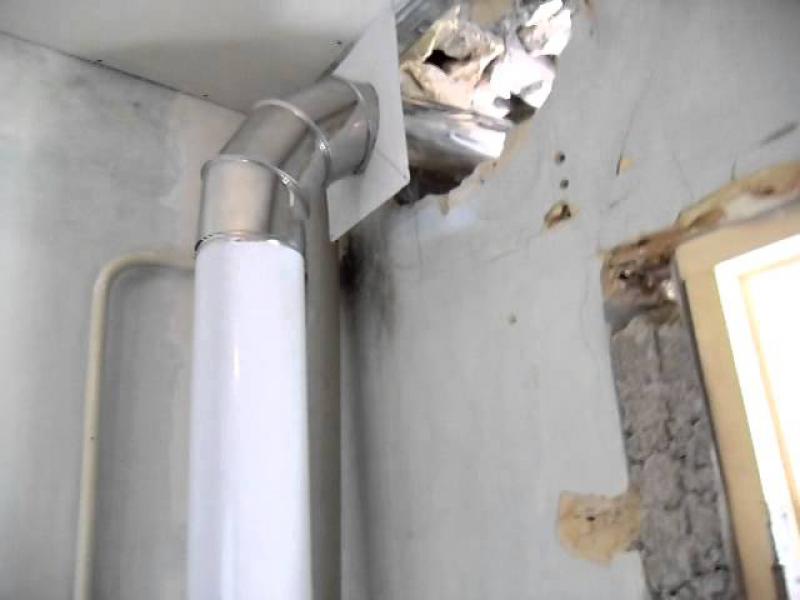

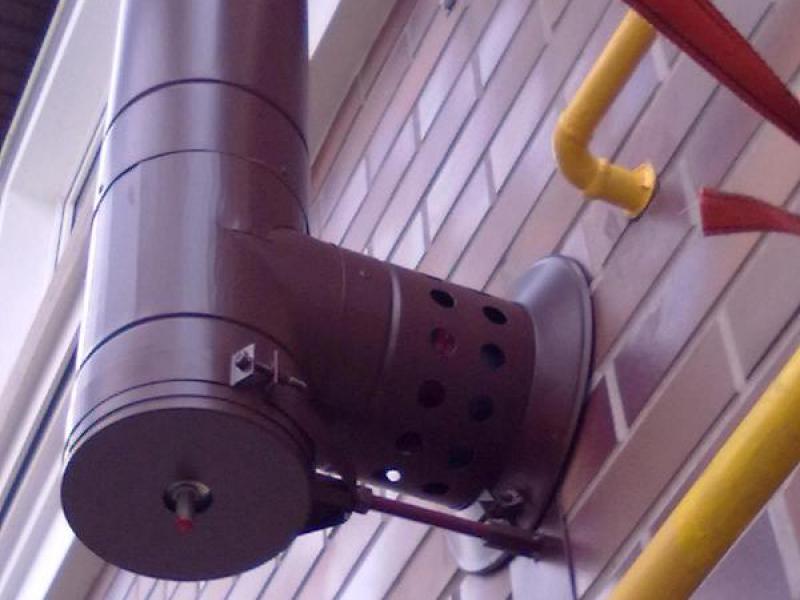

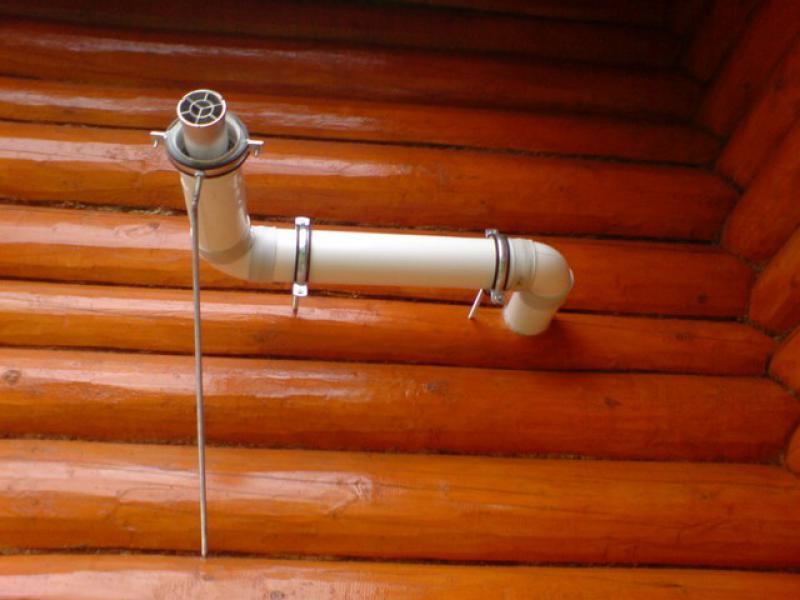

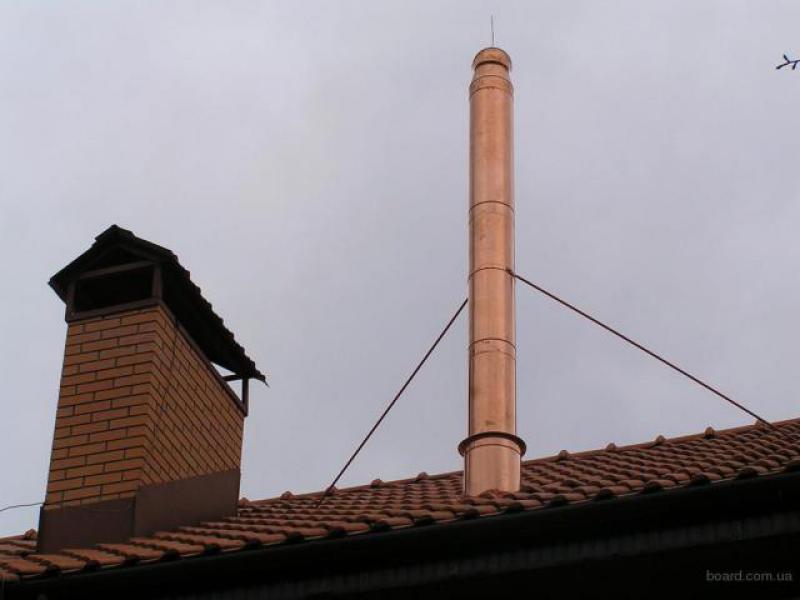

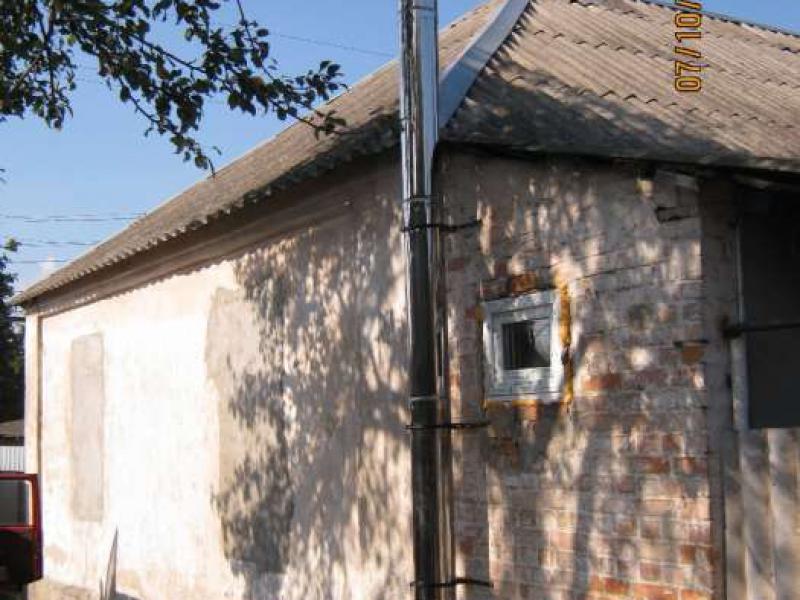

Трубы дымохода газового котлаДымоходная конструкцияСтальные трубы для дымоходаГазовый котел и дымоход к немуКак установить дымоходДымоходная конструкцияУстановка трубы дымоходаУстройство дымохода
