Коаксиальный дымоход для газового котла: устройство и монтаж

Техническое описание газового отопления с коаксиальным дымоходомВсе более популярными у владельцев частных домов и коттеджей становятся отопительные котлы, имеющие закрытую камеру сгорания. Такую систему можно оборудовать даже в домах, где нет системной вытяжки отработанных газов. Наличие коаксиального дымохода будет достаточно для того, чтобы она работала.

Устройство и достоинства коаксиального дымохода

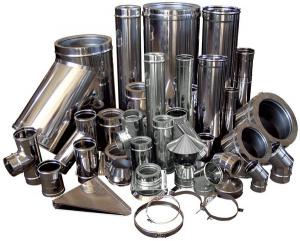

Описание устройства и достоинства коаксиальных дымоходов для газовых котлов

Коаксиальный дымоход для газового котла – это конструкция из двух труб, имеющих разный диаметр и вставленных друг в друга.

Такая система позволяет получить два канала, которые используются для разных целей: через трубу меньшего диаметра выходят продукты сгорания; через просвет между стенками забирается воздух и подаётся в котёл.

Длина коаксиальных труб для газового котла совершенно одинакова. Соединены они между собой перемычками. Это придаёт системе жёсткость и предотвращает соприкосновения.

Достоинства дымохода:

  • Коаксиальная труба обычно просто выводится через ближайшее окно или стену. Нет необходимости устанавливать для отводов продуктов сгорания вертикальный дымоход.
  • Воздух по пути в камеру сгорания нагревается в выхлопной горячей трубе, тем самым эффективность работы газового котла увеличивается.
  • В доме, во время работы газового котла с коаксиальным дымоходом, воздух не обедняется, и нет возможности отравиться угарным газом.
  • Монтировать такой дымоход достаточно просто. Серьёзные строительные работы не требуются.
  • Нет необходимости в специально оборудованной котельной. Установить коаксиальный котёл (напольный или настенный) можно в любом помещении дома.
  • Такая конструкция обеспечивает в объёме котла полное сгорание топлива, изолируя его от остального помещения. То есть, получается такой эффект, будто газовый котёл находится в другом помещении.
  • Внешняя поверхность дымохода обеспечивает его охлаждение за счёт воздуха, который проходит между трубами. Поэтому коаксиальная система с точки зрения защиты от возгорания вполне безопасна.
  • Поступающий через дымоход холодный воздух оберегает от перегрева стены здания. Это очень важно в деревянных домах. Также в системе снижается температура отводимого дыма, за счёт чего увеличивается тяга. Поэтому длина коаксиальной трубы имеет ограничение до трёх метров.
  • Устанавливая дома котёл с коаксиальным дымоходом, следует соблюдать некоторые правила:

Требования к коаксиальным дымоходам

  1. Выходное отверстие, предназначенное для дымохода, должно находиться не менее чем в двух метрах от уровня земли и не ниже полутора метров относительно котла.
  2. Перечень технических требований для коаксиальных дымоходовВыводят трубу чаще всего через внешнюю стену, находящуюся ближе всего к котлу. Вертикальный участок для её выхода не требуется.
  3. Расстояние от двери, окна или вентиляционной решётки до монтажа трубы, должно быть не менее полуметра.
  4. Рекомендуемая длина дымохода – не более трёх метров. Но некоторые производители этот размер превышают.
  5. Для отвода конденсата систему следует устанавливать так, чтобы она была наклонена.
  6. Если над отверстием, через которое выходит труба, имеются окна, то расстояние между ними должно быть не менее одного метра.

Монтаж коаксиальных дымоходов для газовых котлов

Коаксиальный дымоход, в отличие от вертикальных дымоотводящих конструкций, устанавливается достаточно просто. Особых навыков, или каких-то специальных приспособлений его монтаж не требует. Выполняя каждый этап работ по установке системы, следует только проявлять осторожность и аккуратность.

Перед тем как начать монтаж, необходимо убедиться в наличии всех нужных запчастей:

  • дымоотводная/впускная труба – 1 штука;
  • колено коаксиальное – 1 штука;
  • адаптер для присоединения трубы – 1 штука;
  • фланец для настенной декоративной накладки – 1 штука;
  • настенная декоративная накладка – 2 штуки;
  • соединительный хомут – 1 штука.

Теперь, когда все комплектующие есть в наличии, можно приступать к монтажу.

  1. Описание процесса монтажа коаксиального дымоходаСначала следует определить место для котла. Настенный вариант теплоагрегата сразу вешается на нужную стену, а под напольный лучше всего сделать специальный фундамент.
  2. Теперь размечается выходное отверстие для дымохода. Его радиус должен быть чуть больше радиуса внешнего размера трубы.
  3. К котлу коаксиальный дымоход подключается через специальный присоединительный элемент. С помощью крепёжных хомутов выполняются все стыки колен и труб. Категорически запрещается использовать клеящие ленты и герметики.
  4. Негорючим утеплителем изолируется место прохода конструкции.
  5. Выводится горизонтальный участок трубы через отверстие и с помощью кронштейнов крепится к стене. Креплений должно быть по одному на каждый стык.
  6. Если необходим вертикальный монтаж, то следует использовать поворотное колено. В этом случае стоит обратить внимание на то, что нельзя использовать больше двух колен на всём протяжении вытяжной конструкции.
  7. Запрещается устанавливать на оголовок системы защитные элементы: зонтики, дефлекторы и другие.

Сложные системы коаксиальных дымоходов

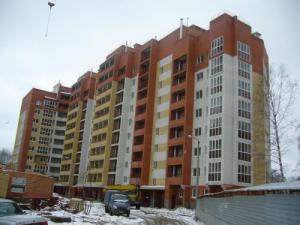

Особенности установки сложных коллективных коаксиальных дымоходов

Для многоквартирных домов, в которых установлено отопительное газовое оборудование с закрытыми горелками, применяют коллективные дымоходы. Изготавливают такие конструкции промышленным способом. Центральный дымоход в доме выводится наружу через крышу. К нему присоединяются коаксиальные дымоходные трубы.

Толщина стенок системы около одного сантиметра, что обусловлено рабочей температурой в пределах двухсот пятидесяти градусов. Достаточный приток воздуха к горелкам и отведение продуктов сгорания обеспечивается при достаточной тяге.

Такие коллективные конструкции можно устанавливать вместе с трёхслойными системами или в числе штатных систем. Коаксиальные дымоходы в многоквартирных зданиях эффективны только в том случае, если их монтаж проводился в период строительства из элементов, которые изготовлены промышленным способом.

Собственноручно изготовленные коллективные системы во время ремонта или при перепланировке установить достаточно сложно. Кроме того, они не обеспечат необходимый уровень безопасности.

Коаксиальные дымоходы, отличаясь надёжностью конструкции, простотой монтажа, невысокой ценой и долговечностью, получают все более широкое распространение при установке автономных систем отопления.
