Дефлектор на дымоход – как соорудить такой колпак?

Дефлектор своими рукамиНаверняка многие видели над трубой дымохода непонятный колпак, но мало кому известно для чего и с какой целью его там установили. Такое устройство, завершающее композицию дымоходной системы, называется дефлектором – отражателем, который предназначается для защиты трубы отвода отработанных газов, продуктов горения от дождя, ветра и других атмосферных явлений, а также увеличения тяги.

Также такое защитной устройство называют дымником, а аналоги имеющее причудливую форму – флюгаркой. Дефлекторы начали устанавливать на верхушке дымохода ещё в старину, да и сегодня этот архитектурный элемент продолжает украшать крыши домов. Естественно, помимо роли декоративного элемента на дымник возложена практическая функция – усиление движения воздушных потоков в трубе.

Что представляет собой и для чего нужен дефлектор?

Вне зависимости от того, какая отопительная конструкция установлена в доме, она обязательно оснащается системой отвода отработанных газов горения. Благодаря дымоходу опасные для здоровья человека газы выводятся наружу помещения.

Хочется отметить, что даже если дымоход будет установлен с соблюдением всех технологических правил, это не означает, что он будет нормально работать. Особенно это проявляется во время различных атмосферных явлений, которые оказывают давление на газы в дымоходной трубе. Именно для улучшения работы, системы отвода газов от продуктов горения и устанавливается дефлектор.

Благодаря дымнику, который препятствует попаданию в дымоход воздушных потоков от ветра, происходит повышение тяги. Ветер, огибающий, препятствие в виде дефлектора создаёт вокруг дымохода зону с низким давлением, что также способствует усилению тяги. При этом вне зависимости от конструктивных особенностей такого рода устройств, все они предназначены для создания зоны низкого давления и предотвращения попадания осадков в дымоходную трубу.

Потоки воздуха, соприкасаясь с дефлектором, огибают конструкцию и двигаются с большей скоростью, образуя разряженную область. Физики называют такое явление – закон Бернулли. Благодаря такой особенности в значительной мере возрастает тяга в дымоходе, и отопительные приборы работают максимально эффективно.

Исходя из проведённых исследований использования дефлектора, было доказано, что КПД системы отвода отработанных газов от продуктов горения увеличивается на 20 %. Также дымник не допускает попадания в дымоходную трубу грязи и мусора, переносимого, потоками ветра.

Наиболее популярные разновидности дефлекторов

Как многие уже могли заметить, что на дымоходах устанавливают различные по виду дымники. Современные дефлекторы изготавливаются с различными по форме навершиями:

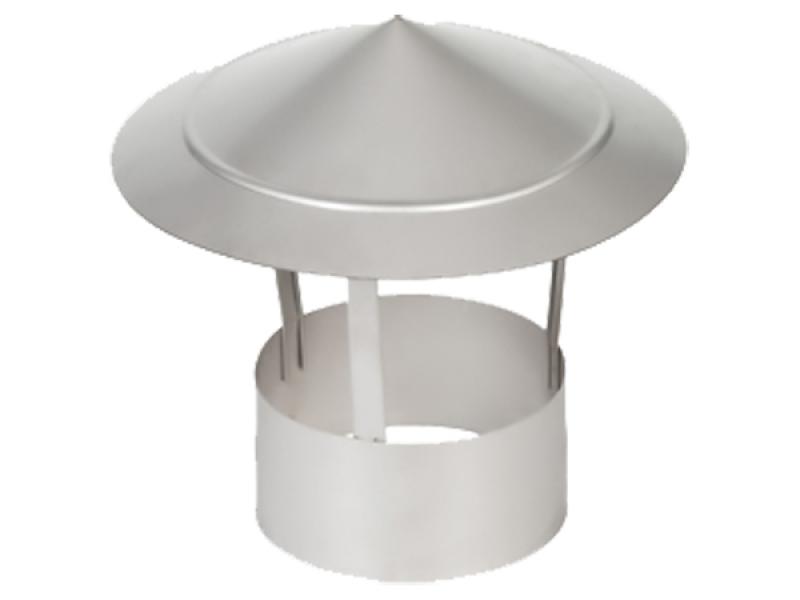

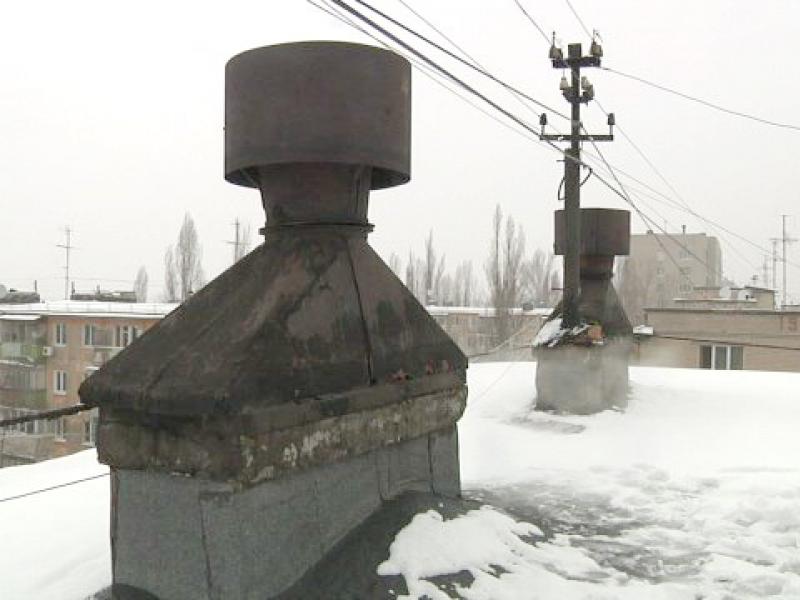

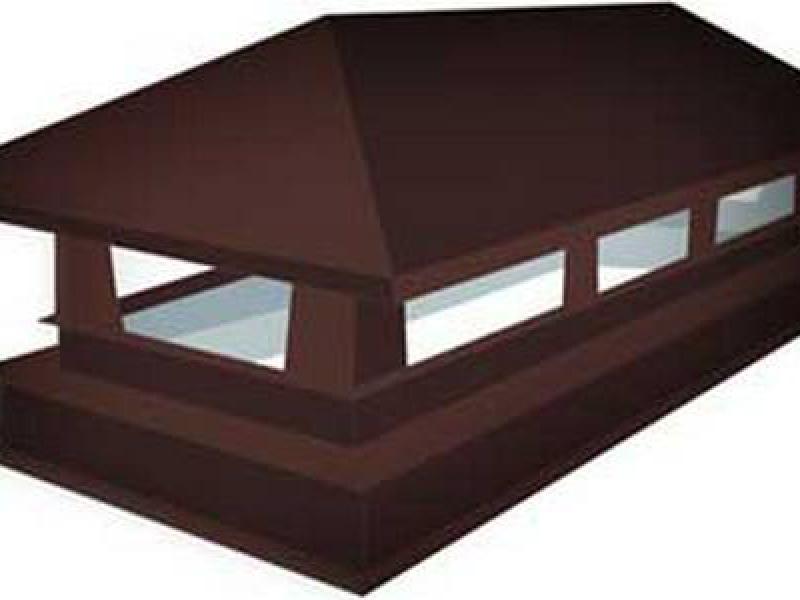

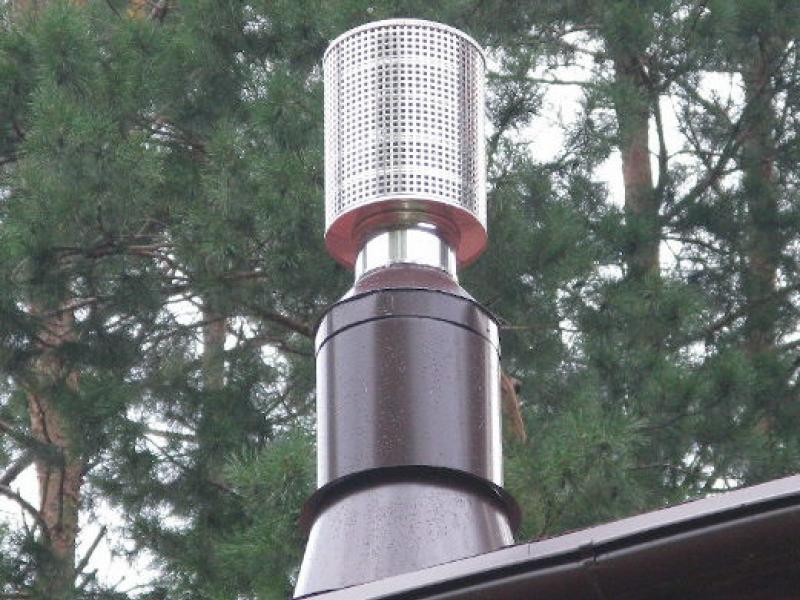

  • Дымоходная конструкцияплоской формы как на фото;
  • напоминающие полукруг;
  • снабжённые крышкой;
  • с двускатной конструкцией крышки.

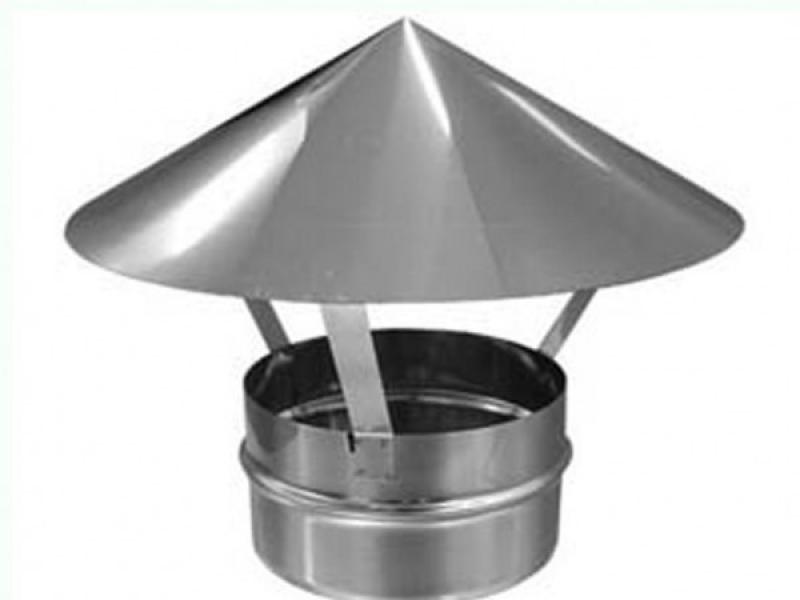

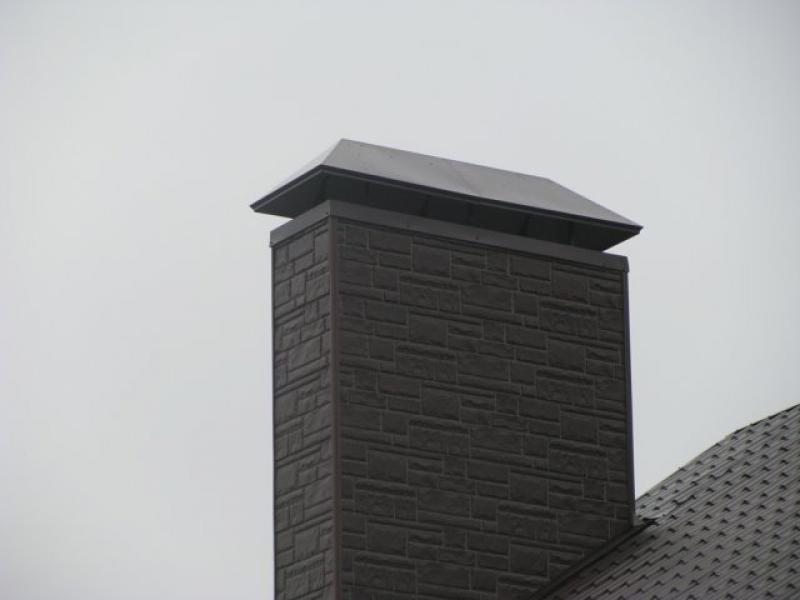

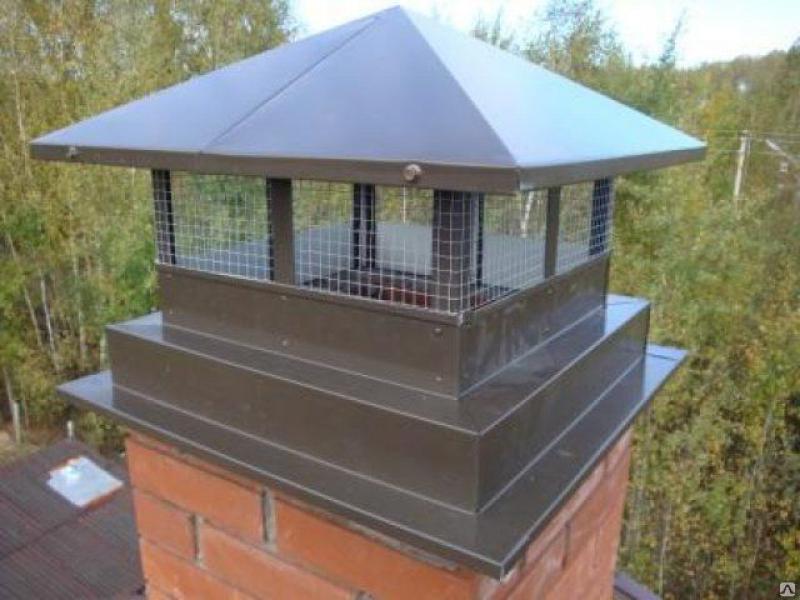

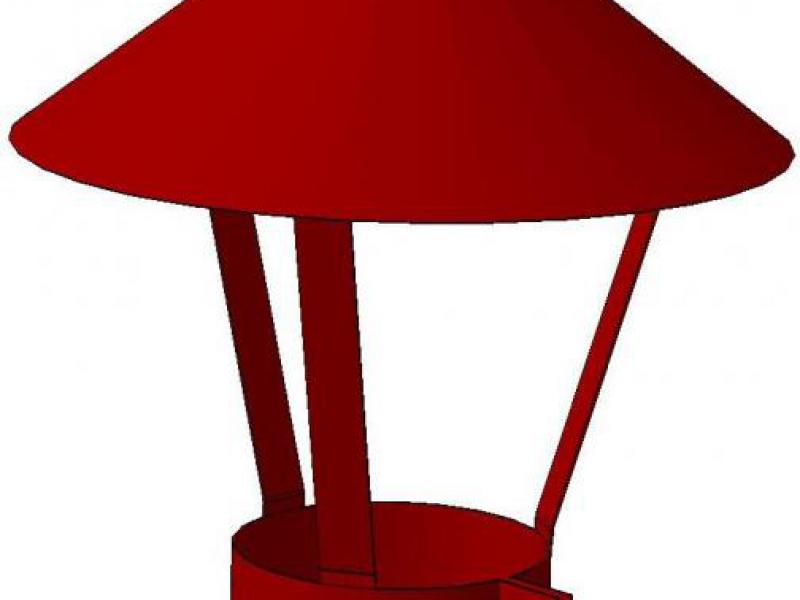

Хочется отметить, что в последнее время на стандартных новостройках устанавливают полукруглую конструкцию дефлектора, по форме напоминающую колпак как на фото. В свою очередь, щипцовую конструкцию дымника чаще всего устанавливают на верхушке дымохода для защиты от атмосферных осадков.

Для изготовления дефлектора чаще всего используют листовую жесть и только в некоторых случаях медь. Но всё большей популярностью начинают пользоваться конструкции, вскрытые, полимерами или жаростойкой краской. Также такие защитные устройства могут отличаться по своей конструкции. При этом наиболее востребованными являются следующие:

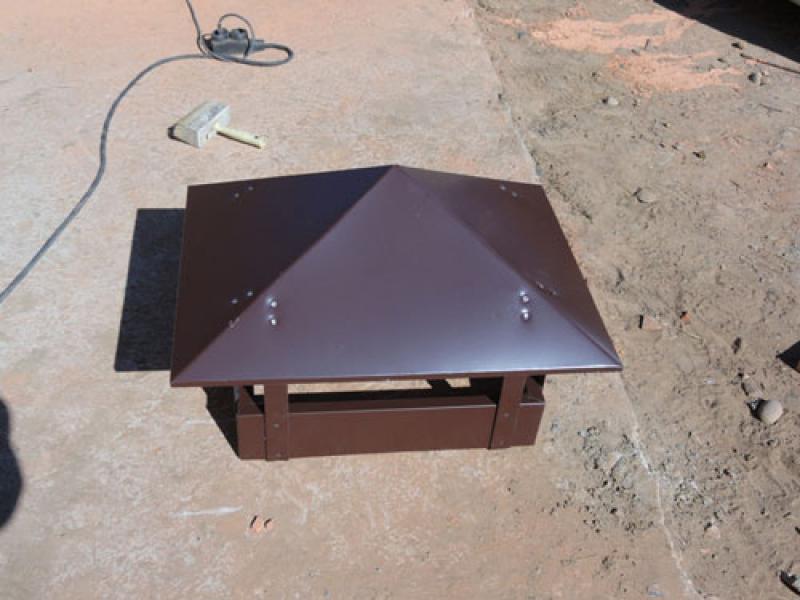

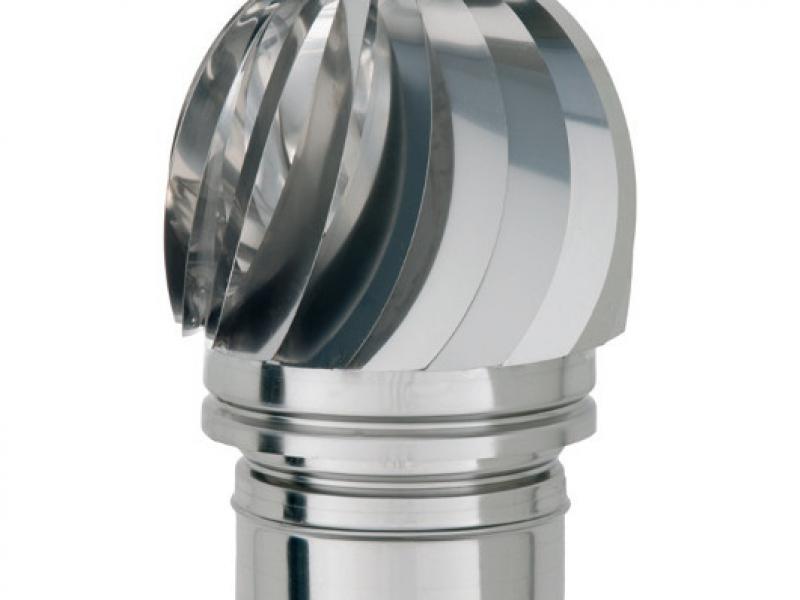

  • шаровидная вращающаяся конструкция – дефлектор ЦАГИ;
  • открытая система «Астат»;
  • дымник Григоровича;
  • дефлектор «Воллер»;
  • конструкция в форме звезды – «Шенар».

Наиболее популярным на отечественном рынке является дымник ЦАГИ, который состоит из следующих конструктивных элементов:

  • входной патрубок;
  • каркасная конструкция;
  • диффузорное устройство;
  • зонт;
  • крепёжные кронштейны.

Хочется отметить, что каждый желающий может купить готовый дымник в магазине или изготовить его своими руками, что достаточно просто, если следовать определённым правилам.

Основные особенности флюгерного дефлектора

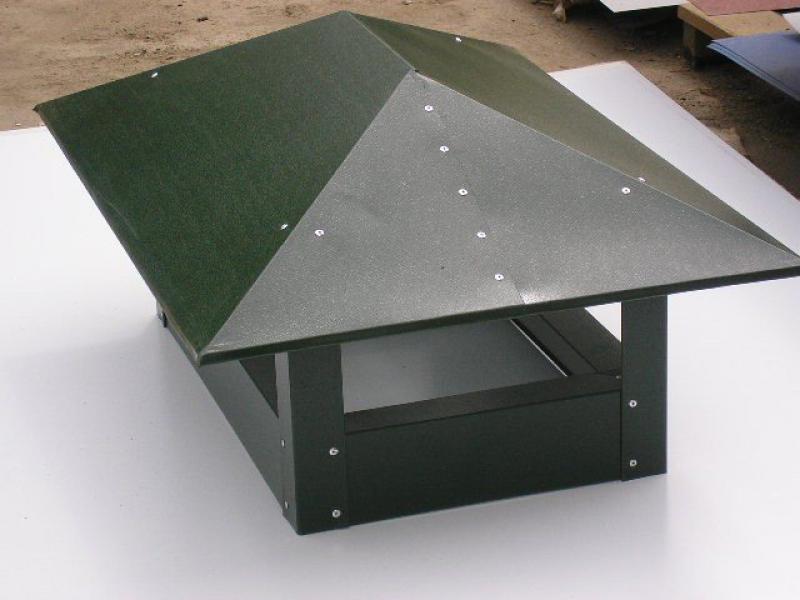

Дефлектор на крышу дымоходаТакое устройство состоит из вращающегося корпуса, соединённого с подшипниковой системой. На таком дефлекторе закрепляются специальные изогнутые элементы, а сам флюгер располагается сверху, что даёт возможность конструкции держаться по ветру.

Кольцо с вмонтированным в нём подшипниковым механизмом с помощью болтов крепится на срез дымоходной трубы. Проходящие между козырьками воздушные потоки усиливаются, создавая участок низкого давления, благодаря чему увеличивается эффективность отвода отработанных газов от продуктов горения. Такое устройство, конструктивно очень простое, и подходит для любых типов дымоходов.

Самостоятельное изготовление дефлектора

Первым делом нужно определиться с материалом для изготовления дефлектора. Для дымника подойдёт оцинковка или нержавейка. Подойдут и медные листы, но такая конструкция получится неоправданно дорогой. Выбор таких материалов в первую очередь обусловлен тем, что они не подвержены коррозии от внешних атмосферных факторов.

Чтобы сделать защитный колпак для дымохода своими руками понадобится наличие определённого инструмента:

  • резиновый или деревянный молоток;
  • гибы для жести;
  • строительный молоток;
  • бруски;
  • обычные зажимы;
  • ножницы для резки металла;
  • уголок из металла.

Для упрощения сборочного процесса дефлектора для дымохода все детали срезают по углам с обеих сторон. При этом дымник имеет конкретные параметры размеров, которым нужно придерживаться. Так, по высоте дефлектор составляет 1,6 часть от диаметра дымохода по внутренней части, а ширина – 1,9 соответственно. При этом сборка такого устройства состоит из определённых этапов.

  1. На жёсткой бумаге расчерчивают основные детали в развёрнутом виде.
  2. Готовые эскизы переносятся на листы металла и по ним вырезаются заготовки.
  3. Все элементы соединяются между собой при помощи крепежа или сварки.
  4. Из стального уголка изготавливаются кронштейны для крепления дефлектора.
  5. Выполняется окончательная сборка колпака.

Для установки дефлектора в первую очередь монтируют цилиндр, на котором с помощью хомутов крепится диффузор и колпак, по форме напоминающий обратный конус. Благодаря такому простейшему элементу тяга в дымоходе будет постоянно стабильной при любых атмосферных явлениях.

Рекомендации специалистов

Советы по установки дефлектораПо рекомендациям печников дефлектор является обязательным элементом дымоходной трубы. При изготовлении дымника своими руками очень важно придерживаться рекомендованным пропорциям. Если этими параметрами пренебречь, то добиться значительного увеличения тяги не удастся.

При самостоятельном изготовлении металлических заготовок лучше использовать заранее подготовленные эскизы на картоне. Приложив их к металлическому листу, останется просто обвести их маркером и вырезать ножницами по металлу.

Установка конуса обратной формы непосредственно под колпаком также является обязательным требованием, предъявляемым к конструкции дефлектора. Благодаря такому элементу тяга в дымоходе будет стабильной как при сильном ветре, так и при выпадении любых осадков. Если в качестве дымохода используется труба с максимально допустимым диаметром, то её дополнительно закрепляют с помощью проволочных растяжек.
