Дымоход для камина из нержавеющей стали

Каминный дымоходЧтобы Анна Каренина и другие светские дамы не мерзли зимой в поезде, служивые люди использовали теплоемкость нагретых в другом месте кирпичей: их заменяли на станциях, на новую порцию горячих. В сельских домах тепло сохранялось от массивной печи. Камин, как способ нагрева (излучением), не рационален. Но живой огонь, особенно в наше время – это уже роскошь, которую вносят в интерьер чаще всего без особой практической цели, не говоря уже об имитациях с декоративной подсветкой.

В охотничьем доме для богатых гостей камин такая же обязательная штука, как и остальной антураж охотников на привале, он может даже обогреть все собравшееся застолье. Есть много вариантов, когда красота живого огня совмещается с прагматичностью – камины с водяным контуром.

В тех случаях, когда идея фикс с камином возникла в уже готовом доме, приходится решать проблему с дымоходом: куда, из чего и как вывести эту трубу. Многое зависит от конкретной ситуации.

Основные виды дымоходов:

  • Традиционные кирпичные: в виде канала в кирпичной кладке стен здания или отдельной дымовой шахты.
  • Системы из нержавеющей стали.
  • Керамические модульные дымоходы.
  • Полимерные трубы при температуре до 250 градусов (только для газовых котлов).

Дымоход из нержавеющей стали – самый удобный и технологичный, к тому же кроме большого выбора труб по размеру, существует много готовых специальных элементов для удобной сборки, включая детали прохода через крышу. Существуют дымоходы, у которых наружная труба сделана из нержавейки, а внутренняя часть керамическая. Промежуток между ними заполнен минеральной теплоизоляцией. Такой дымоход рассчитан на работу при температуре дымовых газов до 600 градусов.

Дымоходы из стальных труб

Стальные трубы для дымоходаНержавеющая сталь, используемая для этих целей, может отличаться по стойкости к кислоте и высокой температуре. На трубы, изготовленные из высоконадежного материала, дается десятилетняя гарантия. Однослойные дымоходы, которые замуровываются в стену, выполняются из кислотостойкой нержавеющей стали толщиной 0,5-1,0 мм.

Внутренняя труба трехслойного сэндвича также изготавливается из кислотостойкой нержавейки, а внешняя из нержавеющей пищевой стали. Для удобства монтажа предусмотрены все детали, которые могут понадобиться.

Соединительные элементы

Прямая от низа до верха труба для камина – такой вариант встречается не так уж часто. Как правило, потребуются какие-то элементы из большого списка деталей:

  • Отводы 15, 30 и 45 градусов.
  • Отводы для изменения направления на 90 градусов.
  • Тройники 45 и 90 градусов для разветвления.
  • Переходники с овала на круглое сечение разного диаметра.
  • Элементы трубы разного диаметра.
  • Настенные хомуты, консоли и опорные пластины.
  • Проходы через крышу от 3 – 15 до 36 – 45 градусов.
  • Конус с зонтиком над дымоходом.
  • Дефлектор для увеличения тяги в камине.

Это отнюдь не полный список деталей из нержавеющей стали, выпускаемых специально для дымоходов.

Монтаж дымоотвода камина

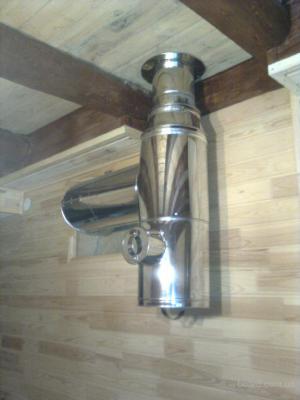

Как установить дымоходДля хорошей тяги высота дымового канала должна быть не менее 5 метров. Выбирая конкретную схему дымохода и диаметр трубы лучше всего придерживаться проверенных и одобренных практикой примеров.

При монтаже нужно следить, чтобы стекающая вниз влага, не могла попасть в теплоизоляцию. То есть внутренняя часть общей верхней трубы должна входить в нижнюю и наружная часть нижней трубы входить в верхнюю. Для этого достаточно правильно сориентировать первый нижний элемент.

Это будет патрубок топки и первая труба или отвод. Ближайшая к камину труба дымохода имеет шабер (задвижку) для регулировки тяги. Если камин возводится из кирпича, то нужно сразу нацелиться на конкретный размер патрубка топки и диаметр трубы дымохода. При покупке готового камина следует учитывать, что некоторые детали, которые могут понадобиться в конкретной схеме дымохода, могут не входить в поставляемый комплект оборудования.

Стыки монтируемых труб обрабатываются специальным термостойким герметиком и скрепляются соединительными хомутами. Минимальное расстояние от дымохода с изоляцией до горючих поверхностей – 13 см, без изоляции – 30 см.

Стыки труб не должны попадать в плоскость перекрытия.

Высота трубы над кровлей должна удовлетворять следующим требованиям:

  • При плоской кровле – не менее 0,5 м.
  • При наклонной кровле и расположении трубы до 1,5 м от конька, возвышение должно быть не менее 0,5 м над коньком.
  • При расположении от 1,5 м до 3,0 м от конька верх дымохода не должен быть ниже конька кровли.
  • При больших расстояниях – линия от конька до верха трубы не должна лежать ниже 10 градусов от горизонта.

Несоблюдение этих требований может привести к потере тяги при определенном направлении ветра. Трубы из нержавеющей стали выступающие над кровлей более 1,5 м (у некоторых производителей 3,0 м) должны быть укреплены растяжками.

Наружный дымоход

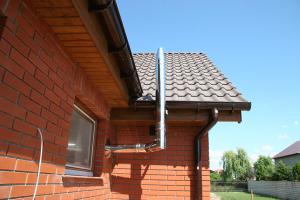

Дымоход снаружиПри устройстве наружного дымохода из стальных труб нужно учитывать некоторые дополнительные обстоятельства и выполнять правила, которые диктуют соображения по надежности и пожарной безопасности:

Эстетический вопрос – дело вкуса, но его следует иметь в виду, особенно в том случае, когда дымоход от камина будет выходить на фасад.

Встречающееся в некоторых статьях категорическое наставление: делать дымоход через стену строго горизонтальным вряд ли можно считать обоснованным. Из категоричного можно оставить только то, что длина горизонтального участка должна быть не больше 1 м.

Гораздо более взвешенными выглядят другие соображения: допускаются отклонения от вертикали не более 30 градусов и относ (расстояние между вертикалями) не более 1 м, а отклонение 45 градусов и относ до 1,7 м возможны, когда предусмотрены люки для прочистки. Ясно, что в этих случаях тяга будет получше, но и дыра в стене побольше.

Наконец, есть производители, которые в какой-то степени мирят тех и других – они для этого выпускают тройники 87 градусов.

Труба, проходящая сквозь стену, должна быть без стыков и надежно изолирована от горючих поверхностей. Некоторые производители предлагают специальные элементы для прохождения стен из дерева.

Подставка под дымоход должна быть надежно закреплена, а в нижней части тройника, которая представляет собой отстойник, имеется штуцер для слива конденсата. Некоторые производители гарантируют надежность дымохода и в подвешенном варианте, когда несущий кронштейн находится близко к верхней точке. Через каждые 2 метра или чаще дымоход крепится кронштейном к стене. Высота верха трубы относительно конька крыши должна удовлетворять тем же, уже перечисленным, требованиям. Если высота трубы превышает некоторое расстояние (зависит от производителя) от последней точки крепления, то применяют специальную поддерживающую консоль.

Проблемы с тягой и вентиляцией

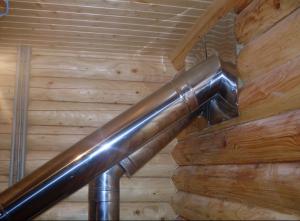

Устранение проблем с тягойПри недостаточном возвышении дымохода над наклонной кровлей и ветре в сторону конька крыши, над трубой создается зона повышенного давления, которая приводит к опрокидыванию тяги в обратную сторону. Несоответствие мощности топки сечению дымохода, отсутствие вентиляции в помещении, холодный воздух в трубе приводят к неустойчивой работе камина или даже к обратной тяге.

Камин с открытой топкой потребляет при горении большой объем воздуха – около 10 м3/час на каждый кВт мощности. Если необходимый для горения воздух будет поступать из щелей, то он же будет и охлаждать помещение и уменьшать тягу из-за разрежения. Когда приточная вентиляция находится рядом с камином, то негативный эффект будет меньше.

Гораздо лучше, если воздух будет поступать снаружи по отдельному приточному каналу прямо в топку камина. Он должен иметь теплоизоляцию и отдельную задвижку. В современных каминах регулировка осуществляется электронной системой. Но за неимением такой штуки это можно сделать и на глаз: по цвету пламени. Сечение такого канала должно быть около ¼ сечения дымохода.

Для улучшения тяги на дымоход ставят дефлектор, который при ветре создает над трубой зону пониженного давления.

Многие статьи в интернете написаны случайными людьми, а не специалистами. Поэтому при реальной заинтересованности темой камина, вместо того, чтобы читать среднюю часть игры в испорченный телефон, лучше всего найти подробную инструкцию соответствующего производителя. Или обратиться к первоисточнику, написанному специалистом, пусть даже в неинтересной форме или с массой лишних деталей.

Можно найти готовый, проверенный вариант и, не мудрствуя, повторить его.

А кому интересно, тот и сам доберется до отличного решения.
