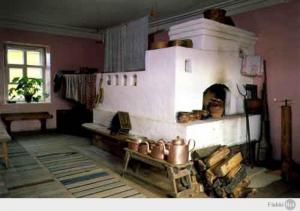

Строение русской печиТрадиционная русская печь с лежанкой в настоящее время считается уникальным сооружением. Такое устройство можно найти и в деревенских, и в частных городских домах. Она не только отапливает помещение, но и используется для сушки вещей или в качестве места отдыха. Чтобы построить такое сооружение своими руками, необходимы определенные знания, поэтому лучше воспользоваться помощью опытного мастера. Любая ошибка во время постройки может привести к тому, что придется все переделывать.

Конструкция русской печи

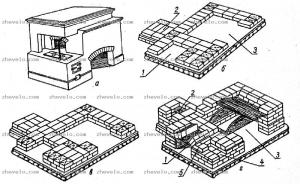

Чертежи для изготовления русской печиЧертежи русских печей могут быть самыми разными, потому что сооружения отличаются друг от друга очень сильно.

В зависимости от размеров печи могут быть: малые, средние и большие.

Русская печь используется для отопления, варки, имеет духовку и лежанку. Чтобы построить такое сооружение, необходимо изучить его строение.

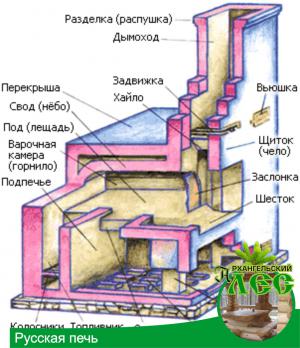

Схема устройства традиционной русской печи состоит из следующих отделов:

  • подпечье – используется для сушки дров. Во многих печных сооружениях такого отдела нет из-за его невостребованности;
  • холодная печурка – в ней хранят посуду. Также сооружается не всегда;
  • шесток – представляет собой нишу перед горнилом. В ней устанавливают плиту для варки. А если плита находится в другом месте, в шесток ставят еду, чтобы она не остывала;
  • под – это дно горнила. Его необходимо устанавливать с небольшим наклоном к входу в камеру, чтобы легче было передвигать находящуюся в ней посуду. Поверхность у этого элемента следует отшлифовывать;
  • горнило или варочная камера – используется для закладки дров и установки жаростойкой посуды. Свод камеры также должен быть выполнен с небольшим уклоном к входу. Благодаря такой конфигурации под потолком скапливается горячий воздух, прогревая лежанку и стенки печки по бокам;
  • перетрубье – это ниша, над которой начинается труба дымохода;
  • вьюшка – представляет собой окно с дверцей, при помощи которой перекрывают дымоход. Через нее добираются до заслонки, с помощью которой регулируют тягу;
  • лежанка – находится сзади дымохода, над горнилом. Когда печь начинают топить, она хорошо прогревается.

Что необходимо знать для постройки русской печиСовременные русские печки дополнены такими элементами, как плита для варки и бак для нагрева воды. Кроме того, в этом сооружении осуществляется прогрев подтопочного отдела, из-за чего печь достигает необходимой температуры гораздо быстрее, значит, помещение прогреется также быстро.

Благодаря наличию различных отделов в этом сооружении, нет необходимости отапливать все помещение в летний период, а использовать только варочную плиту, чтобы приготовить пищу. Это создает в доме нормальный микроклимат и экономит топливо. Зимой в печи прогреваются все отделы, что способствует не только нагреванию воды, плиты и духовки, но и всего помещения.

Чтобы сделать русскую печь своими руками, проводят подготовительные работы, начинающиеся с выбора места.

Как выбрать место расположения печи?

Очень важно определиться с выбором места, где будет установлена русская печка. Если ее местонахождение будет в деревянном помещении, обязательно делают расстояние между стенками печи и дома приблизительно в 20 см. Лучше всего для безопасности защитить деревянные стены, используя негорючий материал, например, асбестовые плиты. Сделанный зазор позволит провести ревизию стен печи, которую делают перед наступлением отопительного сезона.

Если печь установлена в проеме между двумя комнатами, то его обкладывают кирпичной кладкой, толщиной не меньше 20 см. Между кладкой и деревянной стеной делают прокладку из асбестового листа.

Инструменты для кладки печи

Независимо от выбранной модели, для устройства печи своими руками будут необходимы следующие инструменты:

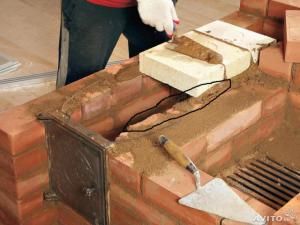

  • Необходимые инструменты для изготовления русской печимастерок или кельма. Используются для нанесения раствора на кирпичи, а также с помощью них подчищают кладку от лишней смеси, выступающей между швами;
  • молоток-кирка. Используется для обтесывания и раскалывания кирпичей, потому что в процессе кладки кирпича может потребоваться подгонка отдельных элементов;
  • расшивка. Этот инструмент используется только тогда, когда печь не будут украшать декоративной плиткой и поэтому она должна выглядеть безупречно;
  • строительный уровень. Применяется при любом этапе строительства. С помощью него проверяют ровность кладки кирпичного ряда;
  • отвес. Используют для измерения вертикальности стены;
  • порядовка. Крайне полезное приспособление. С его помощью сохраняют вертикальность кладки, соблюдая равную толщину горизонтальных швов;
  • правило. Применяют его один раз, чтобы выровнять поверхность фундамента;
  • лопатка, с помощью которой размешивают раствор;
  • емкость для раствора;
  • мерная планка для измерения ширины швов.

Материал для кладки печи

В качестве материала для печи может использоваться:

  • шамотный и огнеупорный материал;
  • глина и песок для смеси;
  • мягкая проволока;
  • колосниковая решетка;
  • задвижка;
  • асбестовый шнур;
  • дверцы.

Кладка русской печи

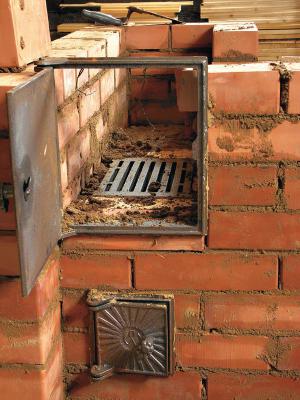

Как построить печь самомуЕсли в чертеже русской печи указано изготовить фундамент, следует делать его основательно, при помощи уровня проверяя горизонтальность.

После изготовления фундамента приступают к постройке самой русской печи. Выложить грамотно кладку поможет чертеж. Самое главное, это придерживаться правильных порядовок русской печи.

Чтобы это конструкция была безопасной, кладку делают совершенно герметичной. Именно поэтому нельзя использовать треснутые кирпичи. Швы между рядами обычно имеют толщину в 5−8 мм. Нежелательно использовать для герметичности глину, обмазывая ею стенки печки изнутри. От этого начинает откладываться сажа и снижается теплопроводность.

Перед кладкой кирпич из керамики следует вымачивать, чтобы он впоследствии не впитывал воду из раствора. А после вымачивания кирпич и раствор начинают высыхать одновременно, обеспечивая неплохую герметичность стенок.

Наружные стены обычно выкладываются в один или в половину кирпича, внутренние – только в полкирпича. Если внутренние стены делать в один кирпич, то они будут толстыми и печь будет прогреваться намного дольше. Также будет топливо тратиться в большом количестве.

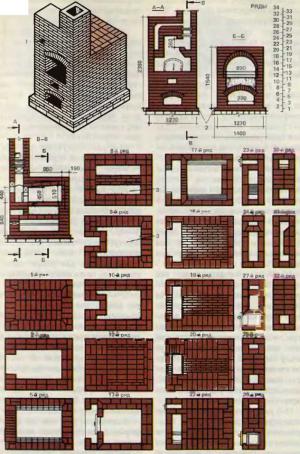

Русская печь: порядовки

Если русская печь выкладывается своими руками, то в этом случае очень пригодится схема конструкции. Все ряды выкладываются насухо.

Где выбрать месть для печи1-й ряд. Только от него зависит правильное направление, аккуратность и ровность всей конструкции, поэтому он должен быть идеальным. Перед началом кладки с помощью длинной линейки, уголка и мела расчерчивают конкретное месторасположение внешних стен печи. На расчерченную поверхность вначале укладывают кирпичи внешней стенки, а после этого заполняют внутреннюю поверхность между ними.

2-й ряд. Начинают делать кладку печной стенки, оформляют внутренние каналы для прочистки.

3-й ряд. Ставят дверцы для поддувальной и прочистной камер. Закрепляют дверцы стальной проволокой, прикручивая ее к расположенным на чугунных дверцах ушкам. Концы прячут в швы между кирпичами.

4-й ряд. Сверху входы во внутренние каналы перекрывает кладка, тем самым образуя потолок подового канала внутри сооружения.

5-й ряд. Для большого топливника устанавливают колосниковую решетку, а внутри топку выкладывают шамотным кирпичом, разрезанным надвое по толщине. Также устанавливают дверцу малого топливника над подовым каналом.

6-й ряд. Устанавливают бак для нагрева воды.

7-й ряд. В малый топливник устанавливается колосниковая решетка, а на большую топку – дверца. Правую стену следует стягивать стальной полоской, которую укладывают в шов и, при помощи специальных зацепок на концах, закрепляют на стенках. Кладку задней стенки большой топки выполняют без раствора.

8-й и 9-й ряд. Ставят и закрепляют дверцу малой топки, продолжая выводить внутренние каналы печи.

10-й ряд. Делают кладку дна горнила и соединяют своды малой и большой топки. В задней части конструкции отверстия каналов, которые отвечают за движение нагретого воздуха, следует оставлять открытыми, выводя в варочную камеру. Также следует перекрыть бак для нагрева воды.

11-й ряд. На край кладки, над большой и малой топкой, закрепляют металлический уголок, имеющий размеры 50х50 мм. Это будет прочное основание для варочной плиты. Пространство большой топки сзади плиты, которое остается открытым, накрывают колосниковой решеткой и не закрепляют.

12 - 13-й ряд. На левой стороне плиты устанавливают задвижку в горизонтальном положении, которая для варочной камеры будет служить заслонкой. С левой стороны задвижки формируют низ дымохода.

14-й ряд. Делают вход, необходимый для дымохода. Открываться он будет при сдвиге задвижки варочной камеры. Также выводятся стенки горнила и делают отверстие для заслонки.

15-й ряд. Кладка начинает сужаться, перекрывая варочную камеру. Начинают выводить дымоходную трубу.

16-й ряд. Кладка этого ряда повторяет предыдущую. Затем боковые стенки скрепляют при помощи металлических полос, имеющих стопоры и выводимые на внешние стороны стен.

17-й ряд. Ставят стяжку задней печной стенки металлической полосой. Продолжают сужать свод варочной камеры, выполняют кладку дымохода. Над нишей варочной плиты укладывают металлический уголок и полосу – это будет основанием для кладки кирпичей, при помощи которой будет создан потолок над плитой.

18-й ряд. Над горнилом устанавливают шаблон. По нему выкладывают свод варочной камеры в виде купола. Кирпичи устанавливаются на торцевую часть. На металлический уголок и полосу выкладывают кирпичи широкой частью.

19-й ряд. При помощи металлической полосы укрепляют стенку над входом в варочную камеру. Вкруговую около свода горнила делают стенки, образующие место для засыпки.

20-й ряд. В образованное место засыпают песок и аккуратно уплотняют. Это обеспечивает увеличение теплоемкости горнила.

21-й ряд. Поверхность с песком и стенками перекрывают кладкой.

22-й ряд. Перетрубье начинает сужаться и затем устанавливают металлический элемент, имеющий круглое отверстие. Это позволит перенаправлять дым, удерживая тепло.

23-й ряд. Ставят дверцу, чтобы была возможность чистить дымоход.

24-й ряд. На перетрубье делают задвижку, с помощью которой регулируется тяга в топках и горниле.

25-й и 26-й ряд. При помощи кладки пространство над задвижкой перекрывают еще больше.

27 – 29-й ряд. Перетрубье соединяют с дымоходом.

Затем выкладывают дымоходную трубу до уровня, после которого начинают формировать разделку. В этом случае кладку выполняют на растворе из цемента.

Проводят дымоходную трубу через чердак, выводят на крышу, делают гидроизоляцию, закрывающей зазоры между трубой и материалом кровли.

На этом кладка русской печи своими руками завершается.

Русская печь в современном варианте имеет отличия от традиционной печи. Своими руками сделать ее несложно, если использовать чертежи и схемы. Правильно выложенная конструкция способна радовать людей многие годы.
