Печи на отработанном масле своими руками, чертежи, видео

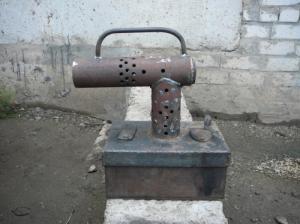

Как можно сделать печь своими рукамиКаждому хочется, чтобы важные и дорогие сердцу предметы и помещения (автомобиль в гараже, урожай в погребе, теплица, садовый домик) оставались всегда в сухости и тепле. Обеспечить это может печь, эксплуатирующаяся на отработанном масле. В качестве топлива применяются не энергоресурсы, а отработка – использованное моторное, трансмиссионное и индустриальное масло, которое может загрязнять окружающую среду.

Такая печка собирается очень легко, ее может сделать своими руками любой новичок. Печь на отработке очень существенно экономит затраты на отопление различных помещений, теплицы, гаража, а если подключить отопительный контур – даже жилого дома. Представленные в этой статье видео и чертежи помогут наглядно разобраться, как сделать печь на отработанном масле своими руками.

Из чего состоит печь на отработанном масле

Принцип работы такой конструкции близок к пиролизной печи. Сначала сгорают пары отработанного масла, образующие горючие газы. Далее эти газы догорают под воздействием высоких температур. Из-за того, что топливо сгорает полностью, дым практически не содержит токсичных и вредных веществ, при этом эффективность печи крайне высокая.

Чтобы отработанное масло сгорало полностью, следует придерживаться четких рекомендаций по устройству печи. Она состоит из следующих элементов:

  • Низкотемпературная нижняя камера сгорания, которая соединяется с баком. В камере делают отверстие для подачи воздуха. Через нее осуществляют долив топлива и разжигают печь.
  • Средняя камера. В ней осуществляется горение газов, смешанных с воздухом. Камера представляет собой трубу с отверстиями, обеспечивающими поступление воздуха в большом количестве.
  • Верхняя камера. Ее используют для сжигания остатков газа с образованием дыма. К этой камере присоединяется дымовая труба, которая выводится в дымоход.

Дымоход обычно делают не меньше четырех метров, и он обязательно располагается в вертикальном положении. Дело в том, что отработанное масло образует нагар в большом количестве, который начинает оседать в трубах. Если труба будет находиться в горизонтальном положении, то она быстро забьется сажей. В результате этого продукты отработки проникают в помещение, что может вызвать отравление находящихся там людей. В помещении дымоход можно прокладывать под углом от 45 до 90 градусов и только снаружи – строго вертикально. Сверху трубу защищают оголовком, чтобы в нее не попадали осадки и не задувал ветер.

Печь на отработке своими руками изготавливают из жаропрочной или конструкционной стали, имеющей толщину 4 мм. Следует учитывать, что самой сильной тепловой нагрузке подвергается верхняя камера, если ее принудительно не охлаждать, она может раскаляться до 800 градусов. Поэтому изготавливаться она должна из металла, имеющего максимальную толщину.

Необходимые материалы для печи

Печь на отработанном масле делают из листового железа или из обрезков труб. Для этого понадобятся следующие инструменты и материалы:

  • Болгарка.
  • Листовой металл и обрезки трубы.
  • Краска по металлу, способная выдерживать большие температуры.
  • Аппарат для сварки и электроды к нему.
  • Уголок для ножек.

Технология изготовления печи на отработке

Чертеж печи на отработке необходим, чтобы правильно изготовить конструкцию. Дымоход в диаметре составляет 10 см. Весить печка может около 30 кг. Конечно, можно создать свой чертеж с собственными размерами, несколько изменив модификацию печи. Но если не экспериментировать, можно использовать готовый чертеж с обычными размерами.

  • Сначала изготавливают нижнюю камеру. На чертеже она соединена с топливным баком и представляет собой круглый бак, имеющего крышку с отверстиями, куда заливают масло. Также есть еще отверстие для трубы, которая представляет собой вторую камеру печи. По указанным на чертеже размерам вырезают детали нижнего бака, с помощью болгарки зачищают края и сваривают их. Стенки бака лучше делать из обрезка трубы. К стенкам бака приваривают дно из листа металла и ножки из уголка. Затем вырезают крышку, имеющей отверстия. Она может быть съемной. Это позволяет легче чистить бак и удобнее транспортировать печь.
  • Берут отрезок трубы и сверлят в нем отверстия. Они необходимы для подачи воздуха.
  • Затем трубу перпендикулярно приваривают к крышке нижнего бака. На крышке следует сделать воздушную заслонку, которая держится на заклепках или при помощи болтов. Диаметр отверстия под заслонку равняется 6 см. Через это отверстие заливают масло и разжигают печь.
  • Верхний бак изготавливается таким же образом. Дно изготавливается из пластины, в котором делают отверстие в 10 см. К нему с нижней части приваривают небольшой отрезок трубы. Его надевают на перфорированную камеру сгорания газов.
  • Крышка верхнего бака имеет свойство раскаляться очень сильно, поэтому ее изготавливают из толстого металла. Для дымовой трубы в верхней крышке делают отверстие с противоположной стороны к отверстию в дне камеры. Между ними приваривают отсекатель, представляющий собой перегородку из толстого металла. Находиться он должен ближе к дымовому отверстию.
  • Затем сверху к крышке приваривают дымовую трубу, которую впоследствии присоединяют к дымоходу. Чтобы конструкция была более жесткой, между верхней и нижней камерой следует приварить распорку из уголка или трубы. После этого печь окрашивают краской, стойкой к высоким температурам.

Установка и эксплуатация печи на отработке

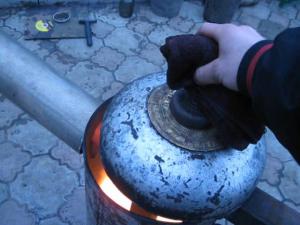

Эксплуатация печиПечку на отработке следует устанавливать на ровной площадке, забетонированной или выложенной кирпичом. От горючих стен и материалов она должна находиться на расстоянии не меньше, чем на один метр. Печь не должна иметь никаких перекосов. Отверстие, куда будут заливать масло, делают таким образом, чтобы было удобно закидывать топливо и регулировать поступление воздуха.

Дымоход должен располагаться вертикально. Для хорошей тяги он должен быть длиной около 4 метров. Внешнюю часть дымовой трубы утепляют, чтобы не скапливался конденсат, способный разрушить печь.

Печка работает на любом отработанном масле. Топливо заливают на уровень, который не превышает половины бака, оставляя место, где будут образовываться пары масел. После того как было залито масло, необходимо подождать несколько минут при открытой до конца заслонке. За это время пары масла насыщаются кислородом. Разжигают огонь с помощью лучины, опущенное в бак через отверстие. Далее отверстие следует прикрыть наполовину. После того как печь нагреется, с помощью этого отверстия контролируют поступление воздуха в бак, благодаря чему газы начинают гореть ровно.

Важно помнить, что категорически запрещается заливать в печь керосин, бензин, растворители и другие вещества, которые могут легко воспламениться и обладающие высокой степенью испарения. Это может вызвать взрыв.

Плюсы печи на отработке своими руками

  • Минусы печи на отработанном маслеОна очень экономична. Топливо расходуется 0,5−2 л в час.
  • При сгорании отработанное масло не выделяет копоть и дым.
  • Долговечность конструкции, легкость монтажа и эксплуатации.
  • Печь на отработке можно подключать к системе отопления с воздушным или водяным контуром.
  • Печка может работать, не используя газа или электричества.
  • Польза для окружающей среды. Отработанное масло полностью сжигается, а не уходит в грунт или водостоки.
  • Пожаробезопасность.
  • Возможность выбирать вид топлива, контролировать его расход и температуру нагрева.
  • Мобильность.

Недостатки конструкции на отработке

  • Печь обязательно должна иметь вертикальный дымоход, длиной от 4 метров.
  • Обязательно нужно чистить печь и дымоход.
  • При регулярной эксплуатации конструкции на полной мощности можно быстро износить и загрязнить ее.

Соблюдение техники безопасности

Неправильная эксплуатация печи на отработке может привести к пожару, поэтому категорически запрещается совершать следующие действия:

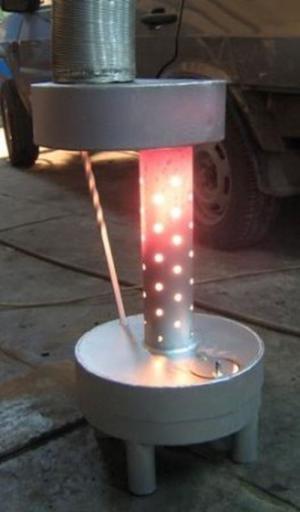

  • Как соблюдать правила безопастностиРазжигать огонь в печи, не имеющей дымохода, если он подключен неправильно или поврежден.
  • Следует избегать попадания воды на раскаленные участки печи или в емкость с маслом.
  • Использовать в качестве топлива другие материалы, кроме масла.
  • Не допускать к печи детей и животных.
  • Работающую конструкцию оставлять надолго без надзора.
  • Перекрывать отверстие в горелке.
  • Эксплуатировать неисправленную печь.
  • Хранить рядом с печкой емкости с легковоспламеняющимися жидкостями.
  • Работающую конструкцию нельзя дозаправлять топливом.
  • Использовать печь с плохой вентиляцией.

Заключение

Печь на отработанном масле своими руками отлично подходит для гаражей и автомастерских, в результате деятельности которых образуются отходы масел. Такая конструкция не только экономно расходует топливо, но и решает проблему его утилизации, которое может загрязнять окружающую среду. Кроме того, на ее верхней крышке греют воду и готовят еду. Для безопасной эксплуатации печки ее необходимо строить с соблюдением всех необходимых размеров и пропорций.
