Если вы хотите приняться за сооружение отопительно-варочной печи, то при работе необходимо учесть ряд особенной этой конструкции. Нельзя просто взять и пристроить варочную поверхность к печи, а следует изготовить отдельный агрегат. В данной статье представляем вам порядовки отопительных печей с функцией варки, которые наиболее распространены среди пользователей.
Классификация отопительно-варочных печей
Печи такого вида подразделяются по материалу. Они бывают как кирпичными, так и металлическими. Кроме того, существует их классификация по методу применения:
- стационарные конструкции – их строят или ставят на место применения раз и навсегда без возможности сменить месторасположение;
- перевозимые печки – могут перевозиться при помощи транспорта в неразборном виде;
- передвижные конструкции – имеют компактный размер и могут иметь разборный вид. Доступны для транспортировки в багажном отделении, и даже в сумках. Могут работать без специальных обустройств.
Немаловажное значение в функциях печки играет ее варочная поверхность. С одной стороны, она должна быть спроектирована так, чтобы потери тепла были минимальными, но, с другой стороны, она должна максимально нагреть посуду. Наиболее оптимальный вариант для сооружения поверхности – это чугун. Сплошная плита будет использоваться для обогрева пищи, а варка и жарка будет осуществляться на конфорке со съемными вкладышами.

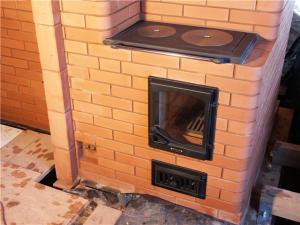

Особенности отопительно-варочной печи
Естественно, что без чертежей и порядовок подготовить проект той или иной печной конструкции отопительно-варочного типа будет крайне трудно. Сейчас мы представим вам описание, порядовки и чертежи разных видов печей этого типа:
- шведки;
- печи-камина;
- стандартной варочной печи.
Если вы планируете сооружать отопительно-варочную печь из кирпичей, то шамота в ней должно быть как можно меньше, как бы это странно ни звучало. Несмотря на то, что шамотный кирпич является одним из лучших в плане отдачи тепла, в данном случае тепло вместо того, чтобы нагревать посуду с пищей будет уходить в помещение, которое и так достаточно прогреется.

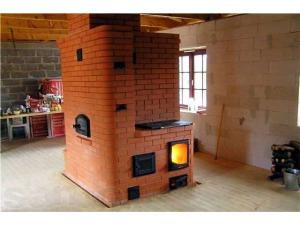

Порядовка печи-шведки и ее характеристики
Представляем вашему вниманию порядовку и чертежи для такого типа печки, как шведка. Для ее возведения своими руками вам потребуется следующее:
керамический кирпич;- для раствора – готовая сухая смесь на основе глины;
- уголок из стали;
- полоса стальная;
- листы из кровельного железа и плоского шифера;
- решетка колосниковая;
- дверцы для поддувала и топки;
- чугунная плитка на две конфорки;
- задвижки и прочистки.
Варочная поверхность в данном случае может недостаточно прогреваться, а вот летом при низкой загруженности топливом тепло вытягивается за счет конвекции в помещении.
Стоит отметить, что плита над топкой нагревается больше, поэтому жарить на ней будет лучше, а вот вторая лучше подойдет для варки или небольшого прогрева продуктов.
Зимой шведка работает как на дровах, так и на углях, а вот летом ее лучше протапливать крупными углями или брикетами.
Для печи-шведки отопительно-варочного типа нужен фундамент. На нем нужно поставить стяжку из цемента и песка наравне с половым настилом. Потом следует уложить асбестовый лист или минеральный картон с выходом за пределы конструкции.
Далее идет следующий слой – сначала кладут тонкую оцинковку или фольгу, а потом опять асбест или картон. Потом выкладываем по очереди:
- лист кровельного железа;
- слой войлока, вымоченного в глиняном растворе.
И только потом, после того как войлок высохнет можно начинать печную кладку.
Порядовка и описание печи-камина
Простой вариант печи-камина делают путем обкладывания фирменной топки с дверцей, однако если речь идет об отопительно-варочной конструкции, такой способ уже не подойдет. Топку следует непосредственно присоединить к дымоходу.
Как вы видите, по представленной порядовке этой конструкции, она достаточно проста в плане сооружения, при этом варочная печь и камин в ней разделены. Такая печь не будет слишком экономной в плане использования топлива и ресурсов, поэтому ее лучше всего устанавливать тогда, когда не планируете ею пользоваться регулярно, например, на даче.
Чертежи и описание работы обычной варочной печи
Примитивная конструкция отопительно-варочной печи подойдет для нерегулярного использования на даче или в летней кухне. Она состоит из таких компонентов, как:
- топочная дверца;
- дверца для поддувала и духовки;
- бачок для нагрева воды;
- прочистка.
Отопительный щиток в такой печи обеспечит обогрев небольшого помещения, той же летней кухни.
Проекты и чертежи нестандартных печей
Ниже мы приведем описание и порядовки некоторых нестандартных печных конструкций. Однако вы можете самостоятельно найти чертежи готовых проектов печей отопительно-варочного типа.
Печь длительного горения: принцип работы
Печи данного типа подразделяются на шахтные и камерные. Их делают из металла или кирпича, однако кирпичная модель будет более трудной в эксплуатации.
Шахтная печь длительного горения имеет широкие пределы в плане настройки мощностей, но варочную поверхность к такой конструкции будет приделать тяжело, поскольку это снизит ее КПД. Лучше ее применять исключительно для отопления.
Иной вопрос – камерная конструкция, имеющая двухступенчатое сгорание. В отличие от первого типа, пределы регулирования мощности тут будут ниже, но и обустройство варочной поверхности не ухудшит ее работу.
При этом это вовсе не обязательно должна быть чугунная печь с конфорками. Можно готовить в разных частях печи в зависимости от концентрации тепла.
Медленная варочная печь: порядовка и применение
Такая печь выполняет исключительно варочную функцию, ее активно применяют туристы при походах. Отопительную функцию она тоже выполняет, поскольку рядом с ней можно согреться, исключительно в таких масштабах.
Данная мини-печка имеет малый вес, ее удобно разжигать и использовать для работы сырое топливо.
Кроме того, существует конструкция советского образца, работающая на сухом горючем и с возможностью приготовления даже супов на основе концентрата и другие модификации мини-печки для мобильного приготовления пищи.
Особенности применения колпаковой системы
Колпаковая печь имеет строение, при котором камера (колпак) является резервуаром, куда снизу поступают и выходят дымовые газы. Под этим куполом они, задерживаясь, целиком догорают и отдают тепло печи.
Особенность двухколпаковой системы состоит в том, что внутренний поток тепла распределяется между двумя колпаками и это дает возможность применять печи как отопительно-варочную. Однако она существует только в проектах и порядовках, сведений о ее практическом применении пока нет.

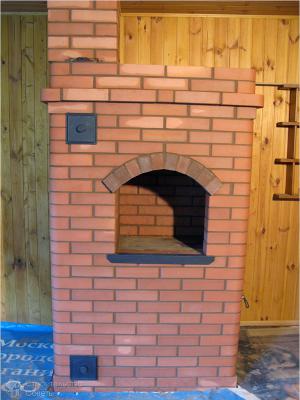

Печь-голландка: большая и маленькая
Голландка небольших размеров предназначена не для интенсивного обогрева и для варочной поверхности места на ней не очень много. Чаще всего она бывает одноконфорочной и используется как альтернативный вариант для приготовления пищи и нерегулярно.
Она состоит из таких частей, как:
- топливник;
- варочная поверхность;
- поддувало;
- ниша для готовки и свод над ней;
- прочистка верхняя и нижняя;
- дымовой канал;
- духовка;
- задвижки.
Большая голландка представляет собой конструкцию из двух этажей. Ее топочно-кулинарная часть создана по шведскому образцу, однако ее КПД не слишком высок.
Такую печку применяют для готовки блюд и отопления небольшого строения, имеющего вытянутую форму.
Условия для строительства подобной конструкции такие:
- для постройки выбирайте лишь хорошо несущий грунт;
- фундамент должен обладать двойной мощностью в отношении полуторной величины по отношению к размерам конструкции;
- залитый фундамент следует выдерживать не менее 20 дней на прочность и еще 40 на усадку;
- фундамент выводят на уровень настила сразу же;
- после выдержки его следует проверить на ровность уровнем;
- теплоизоляцию следует делать на основе войлока, вымоченного в глине и стального листа;
- обязательно оснащайте межэтажные перекрытия распушкой;
- кладку на втором этаже печной конструкции следует начинать лишь тогда, когда целиком высохнет первый;
- нельзя допускать длительных перерывов в топке независимо от времени года.
Как мы можем видеть, отопительно-варочные печи имеют особенную конструкцию и соорудить их можно самостоятельно, но это будет сложно. Не забывайте использовать порядовку и чертеж, если решитесь на постройку такой конструкции у себя на даче своими руками.
