Кирпичные печи для дома своими руками пошагово — чертежи и порядовки

Техническое описание печных конструкций из кирпичаКирпичная печь не выходит из моды, несмотря на все новшества в сфере отопления, вроде газовых котлов, булерьяна и т. д. Во-первых, кирпичная печка дышит, во-вторых, она может сочетать как отопительную функцию, так и варочную. Некоторые модели очень экономичны как в использовании, так и в кладке.

Популярность кирпичных печей

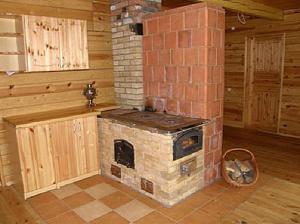

Описание преимуществ кирпичных печей для дома

В отличие от многих способов отопления, печь из кирпича имеет свойство поддерживать в помещении оптимальную влажность воздуха. Все дело в пористой структуре кирпича, который при нагревании выделяет пары влаги, а остывая, вбирает её назад.

Поэтому в домах с кирпичными печами поддерживается оптимальная влажность, значит, такую печь смело можно назвать экологически чистой. Стоить ли говорить о том, что кирпич, глина и другие материалы печи безопасные для здоровья природные материалы.

Благодаря дышащей структуре, в доме с печным отоплением можно чувствовать себя комфортно уже при 18–19 градусах, тогда как с другими видами отопительных приборов 20–22. Это существенная экономия, но не вся. Печь по своей сути всеядна и может работать на всём, что способно сгорать – уголь, дрова, пеллеты и т. д.

Некоторые виды печей, такие как кирпичные печи Кузнецова, сделанные по типу колпака, выдают такие показатели КПД (80–95%), что могут соперничать с самыми экономными булерьянами.

Планировка дома

Изначально план дома должен учитывать печь – можно придумать множество интересных кладок для разных типов конструкций из кирпича. Что нужно учитывать ещё при планировке дома:

  • Для печи на 500 и более кирпичей, со своим дымоходом нужно заложить независимый фундамент, который не должен быть связан с основным фундаментом дома – иметь определённое расстояние от него.
  • Некоторые печи, такие как невысокая большая по ширине варочная плита с отопительным щитком, способным выдерживать от 250 кг/кв. м (согласно требованиям СНиП) можно устанавливать и без фундамента. Нужно только обеспечить теплоизоляцию и укрепить настил пола добавочными лагами.
  • Потолочные балки не должны касаться дымохода, а дымовая труба должна быть выше конька крыши на полметра и более, а расстояние между ними не меньше полутора метров.

Собственно говоря, практически все печки требуют от 1 тыс. до 1,5 тыс. кирпичей, поэтому нужно рассчитывать на отдельный фундамент. Могут быть некоторые исключения по плану фундамента в случае с секционным ленточным фундаментом основного здания.

Допускается найти место в плане такого дома и заложить фундамент печи на пересечении лент – под внутренними стенами. Но до других фрагментов основного фундамента должно быть не меньше, чем 1,2 м.

Печь своими руками

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

Порядовки — подробная схема кладки печи из кирпича

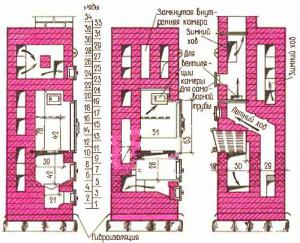

Подробные чертежи с описанием кладки печей из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

  • На ней готовят пищу.
  • Обогрев.
  • Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Печь шведка (голландка) своими руками

Если вы полны решимости сделать шведку своими руками, то вам будут необходимы следующие инструменты:

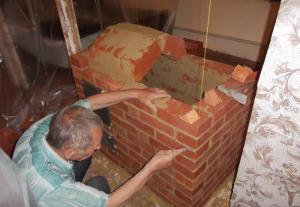

  • Подробное описание кладки кирпичной печи своими рукамиНебольшая кирка.
  • Кельма для укладывания раствора.
  • Уровни пузырьковые и гидравлические.
  • Отвесы.
  • Правило.
  • Строительный угольник.
  • Шнурок для кладки.
  • Кисть чтобы затирать швы.

Материалы:

  • кирпич керамический;
  • кирпич шамотный;
  • раствор кладочный печной (продаётся готовый);
  • металлические элементы: колосник, дверцы, задвижки, варочные поверхности и т. д. (согласно модели печи);
  • для фундамента: цемент, песок, рубероид.

Пошаговое описание возведения шведки

Порядовки и чертежи такой печи, как и любой другой можно бесплатно скачать в интернете, но нужно знать нюансы по каждому ряду. Итак, начнём описание возведения шведки.

  • 1 ряд – это самый важный ряд. Кирпичи нужно укладывать по уровню, а углы контролировать специальным строительным угольником. Первый ряд задаёт правильное положение всех остальных рядов в пространстве. В передней части печи располагается поддувало, поэтому там применяется трехчетвертной кирпич. Чтобы было удобнее удалять золу необходимо стесать кирпич по направлению камеры.
  • 2 ряд начинается с установки дверок поддувала, далее выкладывается весь второй ряд.
  • 3 ряд нужно класть в соответствии с порядовкой, а для достижения правильного поддувала нужно стёсывать кирпичи по обеим сторонам. На третьем ряду достигается высота дверок поддувала.
  • 4 ряд нужно начинать с левосторонней выкладки и первым делом устанавливается дверка для чистки, а дверка поддувала закладывается сверху. Чтобы достичь квадратной формы зольника, кирпичи нужно скалывать по размеру отверстия.
  • 5 ряд в целом не отличается от четвёртого, кроме более суженного отверстия зольника.
  • 6 ряд начинает вовлекать огнеупорный кирпич (шамотный), на порядовке он помечен специальной штриховкой. Перед колосником кирпич скалывают, чтобы топливо было удобнее укладывать на колосниковую решётку. Сама же решётка должна опираться на кирпичи пятого ряда.

Нужно помнить о том, чтобы сделать расстояние в 1–1,5 см между кладкой шестого ряда и колосником. В эту пустоту помещается зола или песок, она служит компенсатором при расширении металлической решётки;

  • 7 ряд начинает перекрытие П-образного углубления, образуя вместо него три канала. В этом же ряду устанавливается топочная дверка, которая основанием стоит на шестом ряду.

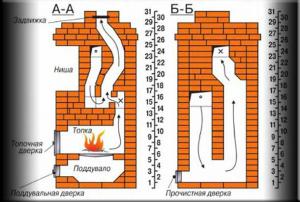

  • Описание порядовки кирпичной печи для дома шведки8 и 9 ряды выкладываются одинаково, причём девятый ряд достигает высоты дверок топки. Кирпичи девятого ряда, которые находятся между левым каналом и топкой нужно стесать по обе стороны. Это необходимо для плавного перетекания газов из топочной камеры в этот канал.
  • 10 ряд, как отображено на порядовке, снова использует огнеупорный кирпич. Кроме того, нужно соблюсти вертикальность ряда, регулируя укладку кирпича строительным уровнем. Это необходимо для установки варочной поверхности. Топочная дверка в этом ряду закладывается сверху.
  • 11 ряд снова использует керамический кирпич, настилается варочная поверхность, перекрывая топку. По кромке, которая соприкасается с варочной поверхностью кирпич нужно срубить так, чтобы между этими элементами было расстояния в 2 см.

Здесь же устанавливаем большую дверку для варочной камеры, которая будет опираться на кирпичи предыдущего ряда, тогда варочная камера совмещает в себе ещё и духовку. Такую дверку можно выполнить, как раму с заслонкой, которая вставляется в неё;

  • 12 ряд сочленяет два левый канала в одну прямоугольную форму, тогда как тринадцатый ряд снова разделяет.
  • 14 ряд вторит предыдущий, но тут устанавливают заслонку, которая позволяет варочной поверхности работать автономно, не нагревая всей печи. Поэтому её можно использовать и в летнее время. Открывая заслонку можно использовать и отопительную функцию печи.
  • 15 ряд перекрывает заслонку, а в 16 ряду идёт перекрытие дверок варочной камеры. Слева между варочной и передней левой камерой помещается вентиляционная дверка, которая поможет во время готовки удалять пары и запахи.
  • В 17 ряду эта дверка для вентиляции перекрывается, а над варочной камерой вставляются в кладку два стальных прута, которые послужат для дальнейшего её перекрытия.
  • 18 и 19-й ряды перекрывают варочную камеру, и на плане остаётся только два левых канала.
  • 20 ряд устанавливает два кирпича способом «на ребро» по месту перекрытия варочной камеры. При этом расстояние от задней стенки до этих кирпичей 4 см. Устанавливаются две дверки – для самоварной трубы и чистки. 21 ряд в точности аналогичен.
  • 22 ряд перекрывает все дверки, и снова имеем два квадратных канала, над варочной камерой получаем три вытянутых канала – крайние по 11 см, средний 5 см.
  • 23 ряд перекрывает два длинных канала поперёк кладкой «на ребро». 24-й ряд выполняется аналогично.

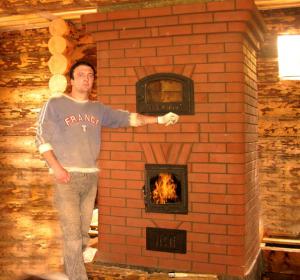

  • Рекомендации печников для сооружения печи из кирпича для дома своими руками25 и 26-й ряд полностью аналогичны 22-му.
  • 27 ряд обозначен тем, что нужно установить три кирпича «на ребро» на равном расстоянии как друг от друга, так и от печных стенок. Аналогично выполнен и 28-й ряд. Особое внимание нужно акцентировать на швах.
  • 29 ряд нужно внимательно выполнить согласно порядовке, из квадратных каналов остался всего один. Спереди вплотную к стенке укладываются два кирпича, утопленные наполовину и опирающиеся на кирпичи, что положены на ребро.
  • 30 ряд полностью перекрывает все каналы, кроме дымового, в котором вставляется задвижка.
  • 31 и 32 ряды образуют уже три ряда кирпичей над тепловой камерой (каналами), чтобы печь из кирпича была безопасна в пожарном плане.
  • Дымоход. Остаётся только выполнить дымоход – это важная часть.

Заключение

Определившись со схемой печи из кирпича, можно посчитать материал по схеме порядовки кладки. При этом на схемах указано где нужно использовать керамический кирпич, а где — огнеупорный (шамотный). Также на том же чертеже указаны включения всего металлического.

Сколько такая печь обойдётся, если её заказать у печника? Хороший печник берёт за свои услуги большие деньги, а плохой печник вам не нужен. Почему бы не попробовать сделать её своими руками, ведь интернет полон подробнейших схем, чертежей и практических советов по кладке.
