Как своими руками изготавливают муфельные печи?

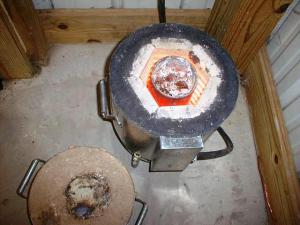

Как сделать самостоятельно муфельную печьМуфельную печь, в первую очередь, используют для термической обработки разнообразных вещей. В ней производят плавку, закалку и обжиг металлических, стеклянных, восковых и даже керамических материалов. Благодаря многофункциональности такого агрегата обеспечивается достаточно широкий температурный диапазон до 1000º C.

В случае необходимости иметь такой агрегат в своём арсенале его вполне можно смастерить самостоятельно, так как в магазинах цены на муфельные печные устройства достаточно высокие. Самостоятельная сборка такого агрегата достаточно быстрая, особенно если подготовить нужные материалы и инструменты.

Муфельная печь – основные разновидности

По типу элементов, используемых, для нагрева муфельных печей их классифицируют по следующим типам:

  • работающие на электричестве;
  • использующие для нагрева газ.

Сразу же хочется отметить, что муфельную печь, работающую на газу, соорудить своими руками не получится. В первую очередь, потому что такие домашние эксперименты наказуемы по закону. Зато электрический аналог печи доступен для самодельного производства каждому желающему. При этом по своей конструкции такие устройства делятся по следующим типам:

  • горизонтальная муфельная печь как на фото;
  • вертикальное или горшковое устройство для обжига;
  • колпаковая печь, пример которой приведён на фото;
  • трубчатая система.

Хочется отметить, что для сооружения своими руками подойдёт конструкция муфельной печи, в которой термическая обработка материалов происходит в воздушной среде. В свою очередь, устройства, работающие в вакууме, изготавливают только в заводских условиях.

Особенности работы муфельной печи

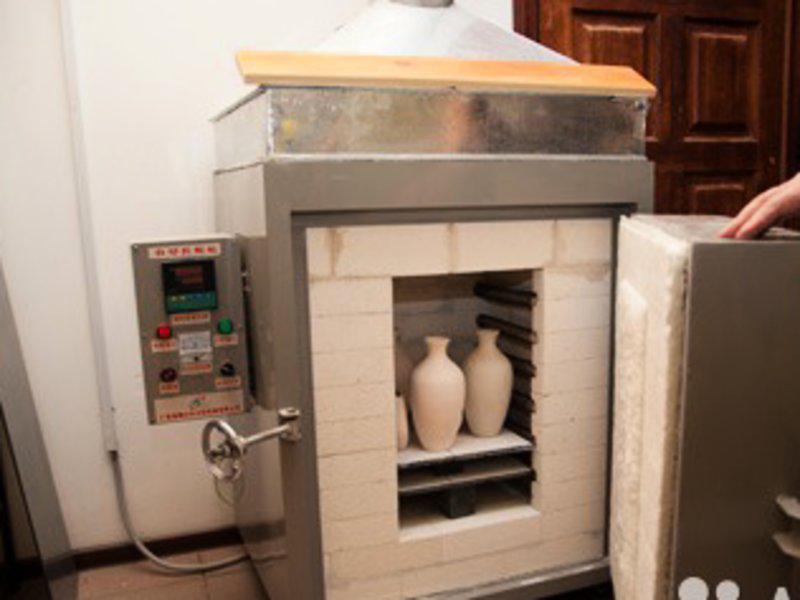

Особенности работы муфельной печиПрежде чем сооружать такое устройство необходимо разобраться с принципом его работы. Для начала, нужно определиться, на каком топливе будет функционировать муфельная печь: угле, электричестве, газе или дровах. При этом своими руками проще всего сделать электрическое устройство, состоящее из камеры для нагрева и качественной теплоизоляции.

Тепло в такой печи аккумулируется благодаря огнеупорному кирпичу, а термообработка материалов происходит в основной камере – муфеле. Для изготовления печи в домашних условиях в качестве муфеля подойдёт любая готовая огнеупорная форма или сделанная своими руками из шамотного кирпича или жаростойкой глины.

Очень важно понимать, что температура, при которой камера муфельной печи начнёт плавиться, должна быть выше, чем у обрабатываемых в агрегате материалов. При этом своими руками можно соорудить малогабаритную печь для плавки и обжига разных материалов в небольшом количестве.

Конструктивные составляющие муфельной печи

Для корпуса такого устройства подойдёт старая газовая плита, точнее сказать, её духовой шкаф или его электрический аналог. Чтобы старая духовка была пригодна для дальнейшего использования, с неё снимают все части изготовленные из пластика. Если готовой конструкции для корпуса дома не нашлось, то его сваривают из металлических листов 3 мм толщины.

Не меньшую важность имеет и теплоизоляционная часть муфельной печи, от качества которой зависит КПД и теплопотери такого устройства. В качестве внутреннего термоизоляционного слоя используют красный жаростойкий кирпич, который выдерживает высокие температуры до нескольких тысяч градусов.

Для дополнительной теплоизоляции сокращающей теплопотери по внешнему слою, прокладывают перлит или базальтовую вату. Асбестовые материалы применять не рекомендовано, так как в процессе их нагрева выделяются канцерогенные вещества.

В качестве нагревательных элементов внутри такого устройства используют спирали, для изготовления которых берут нихромовую или фехралевую проволоку толщиной в 1 мм. При этом нихромовый материал, а, точнее, проволока из никеля и хрома, достаточно пластичная и не подвержена коррозии.

Особенности и разновидности муфелей

Для изготовления муфеля могут использоваться разные материалы, при этом чаще всего применяют керамику или керамическое волокно.

  • Вид муфелейКерамика значительно снижает температурный перепад между камерой для обжига и электрическими теплонагревательными элементами, а также обладает высокими характеристиками теплопроводности. Однако нагрев керамического материала происходит очень медленно.
  • Керамическое волокно, наоборот, нагревается практически моментально и поэтому можно использовать нагревательную спираль с меньшей мощностью. Однако такой материал, очень хрупкий и при максимальном нагреве, выделяет вредные вещества.

Материал и инструмент для сборки

Для того чтобы собрать печь для обжига керамики своими руками потребуется наличие следующих материалов и оборудования:

  • электроболгарка;
  • шамотный красный кирпич;
  • электросварка;
  • готовый корпус из металла или листовая сталь;
  • металлические уголки;
  • теплоизоляционные не горючие материалы;
  • готовая нагревательная спираль или проволока из нихрома.

Для начала нужно определиться с корпусом устройства, от габаритов которого будет зависеть размер основной камеры печи. Это актуально для старой духовки или ведра. Если же корпус сваривается из листового металла, то его размеры подгоняются после сооружения муфеля.

Также рабочая камера для обжига изготавливается из шамотной глины или керамической трубы со средним диаметром. Поэтому сам процесс сборки муфельной печки своими руками имеет определённые нюансы.

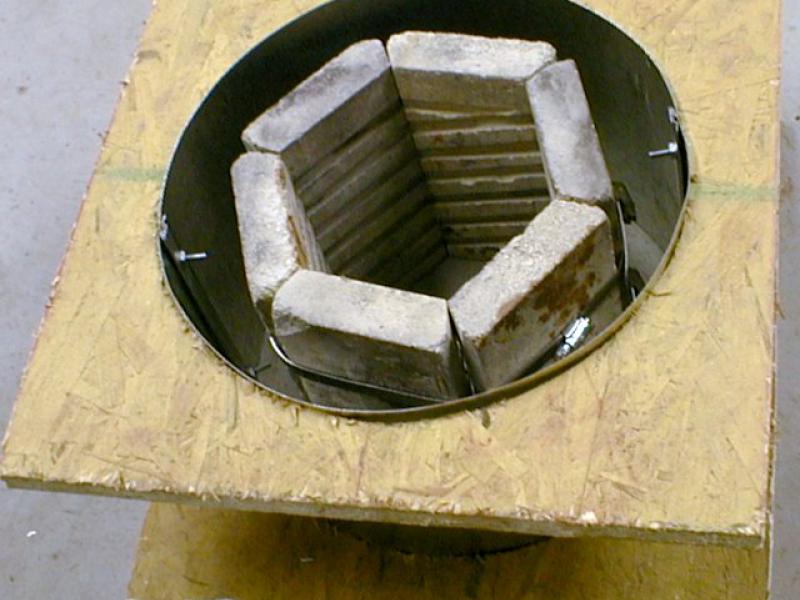

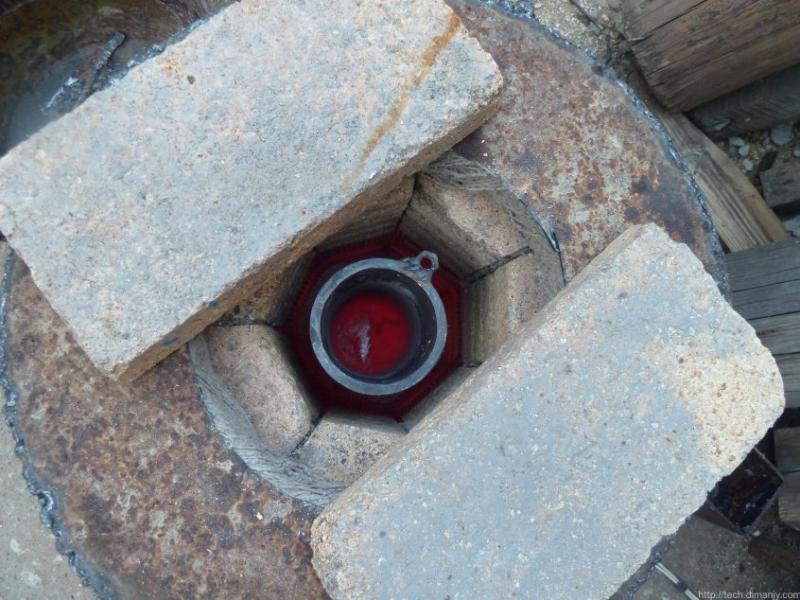

  1. Муфель из шамотного кирпича как на фото соединяется в круг. Для этого кирпич обрезают с помощью болгарки до образования необходимых скосов. После этого в каждом кирпиче прорезается канавка для размещения спирали. При этом на всех кирпичах, её прорезают по горизонтали, а на одном с уклоном, который обеспечивает смещение спирали уровнем ниже.

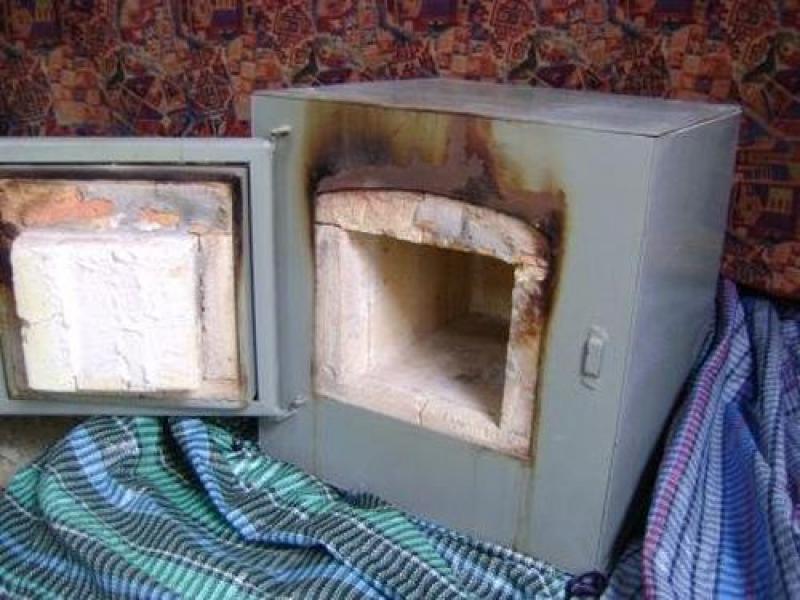

  2. Если корпус изготовляется из духовки, которая обкладывается огнеупорным кирпичом, кладка выполняется раствором на основе глины, шамотного порошка и песка. При этом швы кладки не должны превышать 5 мм. После того как кладка просохнет, в ней проделываются канавки для укладки спирали. Хочется отметить, что ширина канавки должна соответствовать толщине спирали, а расстояние между соседними элементами 20 мм.

Изготовление нагревательной спирали и сборка

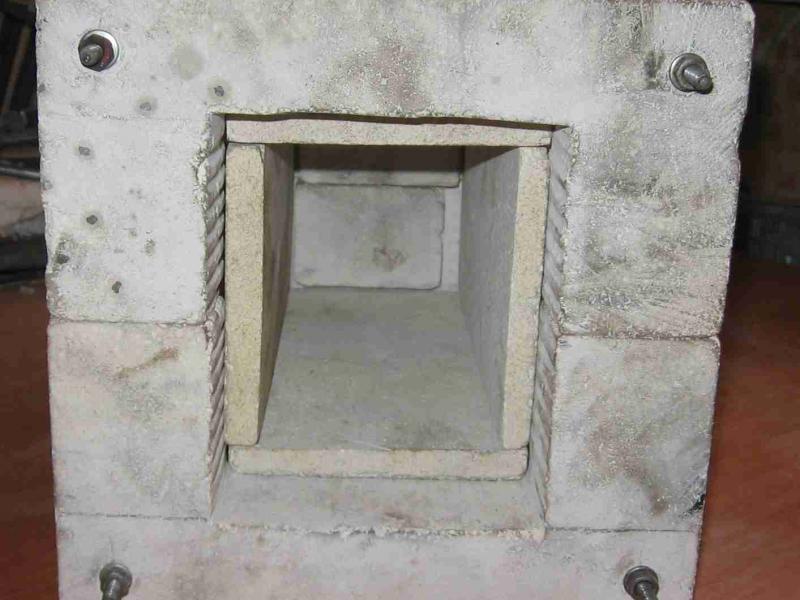

Печь своими рукамиНихромовая проволока толщиной в 1 мм наматывается на стержень из стали с гладкой основой. При этом диаметр спирали не должен превышать 6 мм. Также важно следить, чтобы не происходило соприкосновения соседних витков во время намотки. Готовую спираль укладывают в канавки, прорезанные в шамотном кирпиче.

Хочется отметить для того, чтобы не происходило выпадания спирали во время нагрева, производят её замазку тонким слоем жаростойкой глины или прикрепляют в нескольких местах проволокой. Если в качестве муфеля используют керамическую трубу, то спираль наматывают по наружной стороне.

Чтобы завершить сборку муфельной печи для обжига своими руками, остаётся проделать ряд несложных работ, которые под силу каждому.

  1. Кирпичная или керамическая рабочая камера помещается в корпус из стали на дне, которого уложен теплоизоляционный материал.
  2. По наружи днище печи укрепляется при помощи стальных уголков. Это обусловлено тем, что вес кирпича достаточно большой. Между стенками муфеля и основного корпуса должен оставаться промежуток до 40 мм, в который укладывается утеплительный материал.
  3. Крышка печи изготавливается из 2-х слоёв стали и теплоизоляционного материала внутри.

Для удобства желательно закрепить ручку для открывания основной камеры муфельной печи.

Как правильно сушить готовую муфельную печь

Сушить готовую муфельную печь своими руками нужно постепенно в хорошо вентилируемом месте.

  • Время высыхания конструкции от 5 дней до нескольких недель.
  • В случае интенсивной принудительной сушки глина, используемая при изготовлении печи, растрескается, и такое устройство будет нельзя использовать.
  • Для проверки качества сушки муфельная печь включается на минимум и если отсутствует испарение влаги, то устройство полностью высохло.

Важно помнить, что обязательно соблюдать все правила техники безопасности при изготовлении и использовании такого высокотемпературного устройства.

Мини-муфельная печь

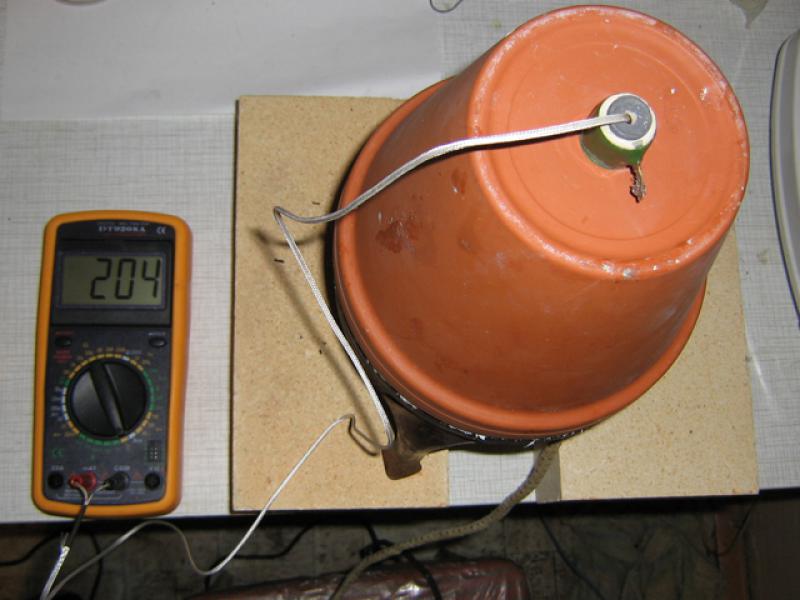

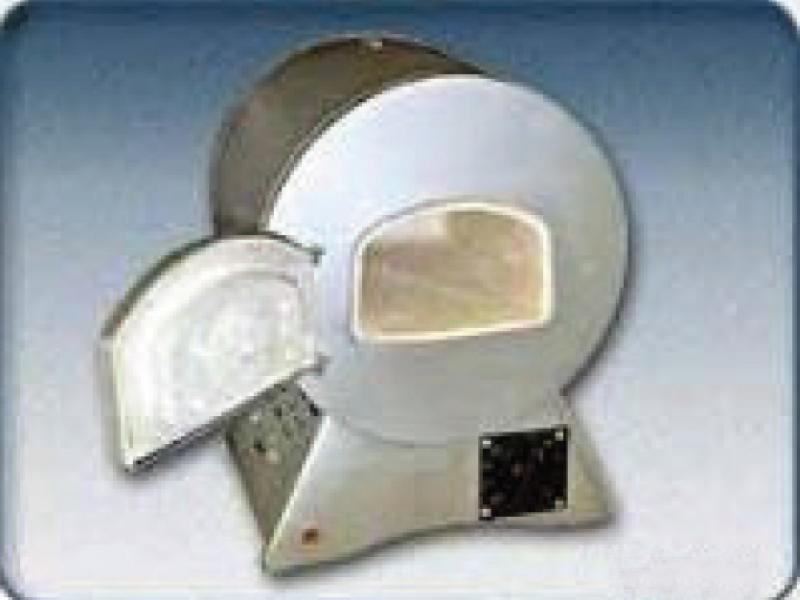

Самодельная печьДля миниатюрных работ в качестве готовой муфельной печи как на фото используют резистор небольшой мощности до 150 Вт. Диаметр сопротивления мощностью 150 Вт составляет приблизительно 3,8 см. Размер приблизительный, так как диметр электрофарфоровой трубки каждым заводом определяется индивидуально.

Величина сопротивления проволочного резистора в 150 Вт при напряжении 220 вольт составляет 350 Ом. При этом слабыми местами использования сопротивления в качестве муфеля считаются контактные хомуты из латуни, которые требуют дополнительного теплоотвода, для которого используют медные полосы 2 мм толщины.

После крепления теплоотвода, который служит в качестве ножек, к клеммам проволочного резистора подсоединяют провода, подающие, питание, а теплоотводы изолируют несколькими слоями, негорючего, изолирующего материала, который в дальнейшем пропитывают жаростойким лаком.

На последнем этапе на муфель надевают обечайку из тончайшей листовой стали. По краям обечайка загибается внутрь под прямым углом, чтобы не повредить изоляцию на ножках. При этом полная отбортовка внутрь не нужна, так в обечайке качественно будет удерживаться изоляционный материал. На этом мини-муфельная печка готова.
