Как сделать пиролизную печь своими руками, чертежи

Место установки пиролизной печиКак сделать качественную пиролизную печь своими руками? Чертежи могут помочь в этом. Если такую конструкцию изготовить самостоятельно, то можно хорошо сэкономить на этом.

Пиролизные печи пользуются особой популярностью в такой местности, где отсутствуют центральное отопление и газовые трубопроводы. В таких местах это сооружение обеспечивает теплом загородные дома или дачи.

Принцип работы пиролизной печи

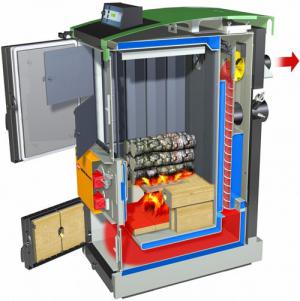

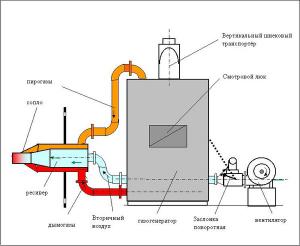

Технология изготовления пиролизного котлаВ чем заключается принцип работы этой печки? Процессы, происходящие в ней, многим незнакомы, поэтому необходимо более подробно изучить принцип действия пиролизной печи.

Отличительной чертой пиролизной печи своими руками от обычной является то, что топливо в ней сгорает тогда, когда образуется недостаток кислорода. И это удивительно, потому что в обычных конструкциях топливо сгорает, если есть большое количество кислорода и это обеспечивает нормальное функционирование всей системы обогрева.

Как происходит процесс пиролиза? Когда сжигается углеводородное топливо, начинается процесс окисления и выделения тепла. Топливо под влиянием высокой температуры сгорает не до конца, выделяя при этом большое количество различных газов. Чем выше температура будет при недостатке кислорода, тем интенсивнее начинают выделяются эти газы.

К примеру, если сжигать древесное топливо, то будут выделяться такие газы, как уксусная кислота, ацетон, метиловый спирт. Вместе с ними в дымоход поступают различные смолистые соединения и частицы древесного угля. Эти несгоревшие остатки можно повторно сжигать, потому что они вполне горючи. Газы, не сгоревшие до конца, могут выделяться при сжигании любого топлива, такого как естественная органика или нефтепродукты. Различное топливо имеет разную температуру горения. Так, нефтепродукты могут гореть при температуре 800−900 градусов, а дрова сгорают при 500 градусов.

Таким образом, принцип работы пиролизной печи своими руками заключается в сжигании этих газов. Именно поэтому такие печи по-другому называются газогенераторами. Пиролиз – это процесс разложения топлива на составляющие части при его нагревании, с последующим их сжиганием и выделением тепла.

Достоинства и недостатки пиролизной печи

Такая конструкция имеет определенные преимущества перед обычными печами. К ним относятся:

  • коэффициент полезного действия достигает 80%;
  • топливо расходуется очень экономно;
  • возможность регулировать процесс длительного горения;
  • экологичность. Такая печь во время работы практически не дает выброса канцерогенных веществ.

Если пиролизная печь сделана правильно, то достоинств у нее не перечесть. Например, у нее практически не бывает сажи, что позволяет легче соблюдать чистоту и затрачивать небольшое количество времени на очистку печи. И таких небольших достоинств очень много.

Однако, пиролизная печь имеет и недостатки:

  • высокая стоимость. Выгоднее сделать ее своими руками;
  • большие размеры. Если помещение не слишком большое, лучше использовать другие отопительные конструкции;
  • отапливаются такие печи только определенным видом топлива. Лучше всего подходит сухое топливо (древесина), потому что высокая влажность отрицательно сказывается на процессе пиролиза;
  • для ее работы необходимо электроснабжение, причем постоянное. Для лучшей работы печи ее следует подключить к электрической сети.

Это основные недостатки пиролизной печи. Так что можно смело эксплуатировать такую печь, если для нее достаточно места, имеется в наличии сухое топливо и имеется доступ к электрической сети.

Технология изготовления пиролизного котла

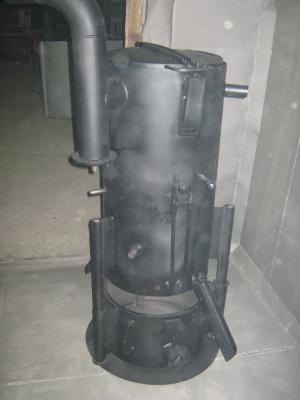

Достоинства и недостатки пиролизной печиЧтобы изготовить мощный котел, надо уметь обращаться с болгаркой и сварочным аппаратом, а также разбираться в чертежах. Если самостоятельно изготавливают котел мощностью выше 25 кВт, необходимо все делать по чертежу, в противном случае котел не будет соответствовать требованиям безопасности.

Стенки котла следует делать из жаропрочной стали, только это будет гарантией того, что он прослужит довольно долго. Если такую сталь найти не получится, можно использовать обычную сталь, только в этом случае делают футеровку внутренних камер котла шамотным кирпичом.

Этапы изготовления котла.

  1. Корпус котла изготавливают из листовой стали. С помощью болгарки из листа металла вырезают детали котла, в стенках делают отверстия для дверцы зольника и загрузочной дверцы, а также для патрубков и дымососа. Самое главное - это придерживаться указанных в чертеже размеров. При помощи сварочного аппарата соединяют детали, после чего зачищают швы от окалины и шлифуют их.
  2. Затем приваривают патрубки так, чтобы между швами не было зазоров. Берется труба нужного диаметра и выполняют монтаж защитного теплообменника на задней стенке котла. После чего проверяют, не протекает ли теплообменник из-за повышенного давления от компрессора и только тогда устанавливают заднюю стенку камеры, изготовленной из жаропрочной стали.
  3. Затем приступают к монтажу перегородки, которая разделяет камеры газификации и сжигания газа, устанавливая чугунный колосник. Наверху камеры газификации делают воздуховод с заслонкой. Внизу камеры также делают воздуховод и одновременно с этим делают футеровку шамотным кирпичом нижних и боковых сторон.
  4. Дверцы котла изготавливают из жаропрочной стали, а для наибольшей герметичности их усиливают металлическими уголками.
  5. Котел следует устанавливать в нежилом помещении, присоединяя дымоход. Затем подключают к нему водный контур и устанавливают дымовой насос.

Технология изготовления пиролизной печи

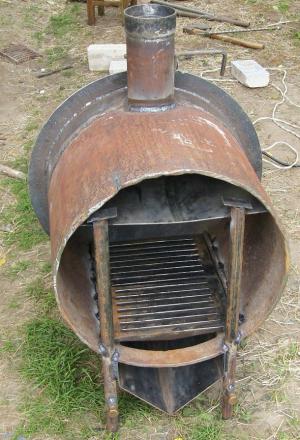

Как изготовить пиролизную печь своими рукамиТакой котел очень мощный и поэтому подходит для большого дома. Чтобы было тепло в гараже или дачном домике, можно построить пиролизную печь своими руками. Изготавливается она также из листа металла, но техника изготовления ее значительно проще.

Если камеру сгорания газа расположить выше камеры газификации, создавая естественную тягу, то нет необходимости использовать дымосос.

Печь не подключается к системе отопления.

Такая печь не автоматизирована и поэтому требует постоянного контроля и настройки режима горения.

Как изготовить пиролизную печь своими руками?

Технология изготовления пиролизной печи своими руками выполняется в такой последовательности.

  1. Берут корпус печи, имеющий отверстия для дверцы топки и дверцы зольника и сваривают его. Изготавливаться он должен из жаропрочной стали. Прямо над зольником устанавливают топочную камеру и отделяют от него чугунным колосником. Поступление воздуха в топку регулируется при помощи дверцы зольника.
  2. Над топкой располагают камеру сгорания газов, разделяя их пластиной из жаропрочной стали. В камере делают канал, обеспечивающий подачу воздуха.
  3. Металлические дверцы топки и зольника усиливают уголком.
  4. Внутри обе камеры обкладывают шамотным кирпичом, который защитит их от быстрого прогорания и улучшит теплораспределение. Если печь установлена в жилом помещении, то ее можно обложить и с внешней стороны, чтобы о нее случайно не обжечься.
  5. В дымовой трубе устанавливают шибер для регулировки тяги. Дымоход изготавливается из утепленной трубы, что повышает ее безопасность. Если труба не изолирована, в случае резких перепадов температур на ее внутренней поверхности скапливается конденсат, который способен разрушить металл.

Место установки пиролизной печи

Технология изготовления пиролизной печиУстанавливают пиролизную печь в помещении, соблюдая технику безопасности, чтобы исключить возникновение пожара. Нельзя устанавливать ее возле легко воспламеняемых предметов, под полками, в легко продуваемых местах. Около печки должно оставаться свободным пространство со всех сторон с расстоянием в полметра. Хорошо, если рядом будет стоять емкость с песком или висеть огнетушитель.

Чтобы пиролизная печь своими руками работала долго, необходимо вовремя удалять из нижней части кокс и нагар. Если в качестве топлива используется мазут или нефтяные масла, необходимо следить за тем, чтобы в него не попала вода. Если это произойдет, печь начнет «стрелять», выбрасывая большое количество искр, а это может привести к пожару.

Поэтому при соблюдении техники безопасности и правильной эксплуатации, такая печь может прослужить очень долго.
