Как своими руками соорудить печь для бани из металла?

Сложно представить баню без печи, которая является основным компонентом помещений подобного рода. Помимо того, что она создаёт приятный расслабляющий пар, тепло, выделяемое, ею в процессе горения топлива, нагревает парилку и предбанник, делая условия для отдыхающих ещё комфортнее.

При этом каждый желающий может как приобрести готовую металлическую печь в магазине, так и соорудить её своими руками. Самодельно сконструированная металлическая печь работает по тому же принципу что и кирпичный аналог, но её изготовление обойдётся намного дешевле, тем более что все можно сделать из подручных материалов.

Достоинства и недостатки металлической печи

Будь то металлическая или кирпичная каменка для бани она, как и множество других подобных конструкций обладает как преимуществами, так и недостатками. Но первым делом поговорим о положительных качествах металлической печи для бани:

• она может транспортироваться с одного помещения в другое;
• материал, используемый для её изготовления, обладает достаточно большой прочностью и долговечностью;
• металлическая печь для бани легко переносит высокие температуры;
• для работы банной печи подойдёт практически любое топливо;
• металл обладает высокой теплопроводностью и поэтому быстро прогревает отапливаемое помещение;
• благодаря простоте конструкции металлическую печь для бани может смастерить любой желающий своими руками.

Естественно, что в этом мире нет ничего совершенного, и поэтому каменка для бани обладает рядом недостатков:

• помимо того, что металл моментально нагревается он также быстро и остывает;
• чтобы изготовить такой аппарат своими руками обязательно наличие электросварки;
• воздух, нагретый, горячим металлом неравномерно распространяется по помещению парной, что особо актуально для бани больших размеров.

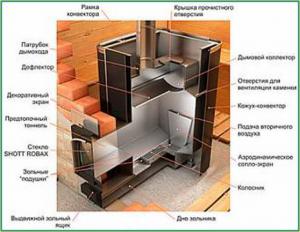

Устройство и работа самодельной банной печи

Любая банная печь из металла состоит из 3 основных конструктивных составляющих:

• топливная камера;
• ёмкость для камней – каменка;
• тара для воды.

В топливной камере происходит горение топлива, для загрузки которого она снабжается дверцей и системой подачи воздуха для увеличения тяги – поддувалом. Также после сгорания дров остаётся зола, для удаления которой сооружается зольник.

Из топливника горячий воздух от печного устройства поднимается в каменку, на которой разложены камни. При этом чтобы отдача тепла была максимальной, камни укладываются на специальной решётке, соединяющей, топливную камеру с каменкой.

Хочется отметить, что печная каменка может иметь как открытую, так и закрытую конструкцию. При этом в закрытой системе устанавливается специальная дверца, позволяющая, плескать воду на раскалённые камни для получения необходимого количества пара.

Отдав часть тепла камням, раскалённый воздух поднимается дальше к ёмкости для нагрева воды. Для максимальной эффективности распределения тепла горячий воздух проходит по дымоходу, отдавая тепловую энергию баку с водой.

Также через дымоходную трубу будет происходить отвод отработанных газов от продуктов горения в топливнике. Вода в бак заливается через специальную крышку вверху, а для удобства забора кипятка в нижней части ёмкости приваривается кран.

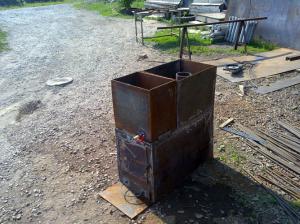

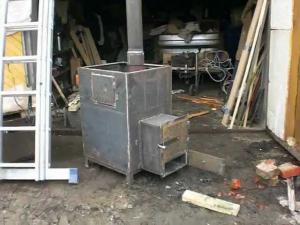

Вертикальная конструкция печи для бани из трубы

Чтобы своими руками соорудить металлическую печь для бани, потребуется труба достаточно большого диаметра, разрезанная, на отрезки необходимой длины: 100 см, 50 см и 30 см. При этом сам технологический процесс изготовления такой печной конструкции не должен вызывать особых затруднений.

1. Готовится опалубка под основание ширина, которой должна соответствовать трубе с добавлением 50 см. Затем для жёсткости укладывается арматура и все заливается бетоном, толщиной 200 мм. Поверх бетонного основания выкладывается ряд жаростойкого кирпича.
2. На длинном отрезке трубы, с одной стороны, вырезается поддувало 50 на 200 мм, которое также будет выступать в роли зольника.
3. Сверху поддувала электросваркой приваривается зольник, который вырезается из металлического листа сантиметровой толщины по диаметру трубы. По центру зольника прорезается отверстие под колосники, которые изготовляются или самостоятельно из металлического прута или приобретаются в магазине.
4. Вырезается отверстие 250 на 300 мм под топку. Затем на расстоянии 50 мм над топочной камерой устанавливается дверца.
5. Также над топочной камерой обустраивается отсекатель из прямоугольного листового металла, у которого срезаются углы. При этом между отсекателем и трубой должны оставаться зазоры для беспрепятственного прохождения дыма. Это необходимо, для того чтобы создавалась циркуляция потоков горячего воздуха, вдоль стенок.
6. На расстоянии 50-100 мм над отсекателем к стенкам трубы приваривается металлическая решётка из прута диаметром не меньше 1 см, которая послужит днищем каменки. Дверца каменки должна располагаться таким образом, чтобы её было удобно открывать из парилки.
7. Верхняя часть каменки заваривается листовой сталью с проделанным в ней отверстием по диаметру соответствующему трубе отвода отработанных газов, продуктов горения. Если предусмотрена съёмная конструкция водонагревательного бака, то на верхнем краю каменки навариваются ограничители.
8. Ёмкость для воды изготовляется также из куска трубы или можно использовать любую готовую тару. Днище бака должно по форме соответствовать верхней части каменки. Также к днищу приваривают трубу, которая будет проходить через весь бак по центру и выступать за его верхний край на 200-250 мм. Верхняя часть бака оборудуется крышкой по форме полумесяца. Внизу ёмкости для воды приваривается металлический кран.

С основной конструкцией печки для бани, сделанной своими руками, бак также сваривается при помощи электросварки.

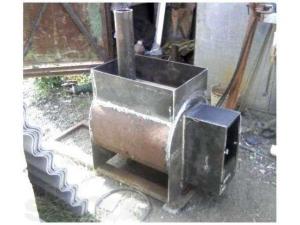

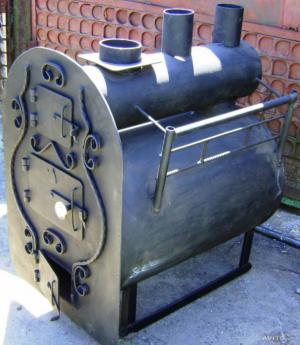

Горизонтальная конструкция банной печи из трубы

Горизонтальная печь для бани своими руками выполняется с внешней каменкой и навесной ёмкостью для нагрева воды. Основной отличительной особенностью такого устройства является его компактность.

1. Вырезается труба с диаметром 50 см и длиною 80 см, края которой хорошо выравниваются.
2. Сооружается колосниковая площадка из металлического листа сантиметровой толщины. Для этого вырезается прямоугольник 400 на 800 мм, внутри которого обустраивается отверстие, которое перекрывается арматурой с сантиметровым шагом или готовыми заводскими колосниками.
3. Колосниковая площадка приваривается внутри металлического корпуса печи. Очень важно, чтобы сварной шов трубы располагался под колосниками. Это обусловлено тем, что металл в большинстве случаев прогорает в местах сварки.
4. Из металлического листа обустраивается фасадная часть печки для бани. Она имеет прямоугольную форму, закруглённую вверху и размерами 600 мм по ширине и 700 мм по длине. В корпусе вырезаются 2 отверстия для топки и поддувала.
5. Задняя часть печного устройства выполняется по форме прямоугольника 700 на 900 мм. Верх задней части стенки будет использоваться как ограничитель каменки.
6. Фасадная и задняя части свариваются с корпусом печного устройства. Посередине приваривается передний держатель камней, который повторяет по контуру заднюю стенку и корпус печки снизу.
7. В верхней задней части корпуса обустраивается отверстие 150 на 150 мм, над которым устанавливается свод печного устройства из листа металла и отверстием для дымоходной трубы. При этом само отверстие располагают на 100 мм ближе к фасадной части устройства, что даёт возможность отсекать пламя.
8. К своду печи приваривается дымоход. Помимо этого свод выполняет функцию днища каменки. Чтобы увеличить объём каменки сверху стенок наваривается решётка из арматуры 150 мм высоты.
9. Навешиваются дверцы топки и зольниковой камеры. Печка зачищается с помощью шлифовального круга с целью удаления окалины. После зачистки печка красится жаростойкой краской.
10. Монтируется металлическая банная печь на основании из бетона. Труба отвода отработанных газов выводится через крышу с соблюдением правил пожарной безопасности. Проходка через чердачное помещение должна выполняться из жаростойких изоляционных материалов, а труба дымохода качественно утепляется, что бы в ней ни образовывался конденсат.
11. На задней части печной конструкции устанавливается ёмкость для воды, для крепления которой приваривается полка по размерам соответствующая баку. В каменке раскладываются камни при этом все выполняется с соблюдением определённых правил — камни плоской частью должны прилегать к металлической поверхности для максимального прогрева.

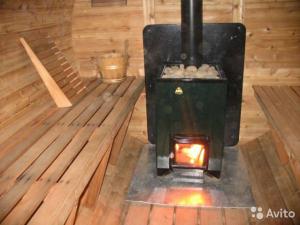

Установка самодельной металлической печи

Готовая металлическая печь, сооружённая своими руками, должна устанавливаться на определённом месте в бане. При этом топочную дверцу можно разместить как непосредственно в парной, так и в предбаннике. Если предпочтение было отдано второму варианту, то установка печи происходит на этапе возведения стены отгораживающей оба помещения.

Естественно, можно пробить дыру уже в готовой перегородке выводя топочную камеру в помещение предбанника с помощью рукава из металла. При этом вне зависимости от размещения печной топки, нужно придерживаться определённых условий и рекомендаций, основанных на пожарной безопасности печного оборудования.

• В процессе нагрева железа выделяется большое количество тепла. Это достаточно опасно для деревянных конструкций бани. По этой причине печное оборудование должно размещаться на расстоянии не менее 100 см от легко воспламеняемых материалов.
• Если баня выложена из кирпича либо обшита листовым металлом, то расстояние от печи до стен сокращается до 100 мм.
• В целях безопасности металлическая печь в бане, изготовленная своими руками должна размещаться на бетонной основе, что также увеличивает тягу.
• Самой опасной частью банной печи является топка. Именно из неё могут выкатываться горящие угольки и вылетать искры. Поэтому целесообразно перед топкой положить лист металла или асбеста.

Металлические печи для бани своими руками получаются очень экономичными и надёжными. При этом благодаря их конструктивной простоте и сравнительной дешевизне самостоятельно соорудить такое устройство под силу каждому владельцу собственной парной. Стоит просто немного постараться и набраться терпения. Банная печь, изготовленная, с соблюдением всех технологических процессов будет радовать посетителей парной мягким паром на протяжении долгого времени.
