Печи булерьян своими руками: чертежи и фото

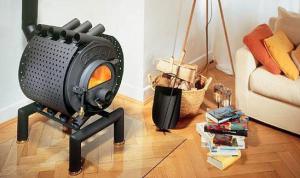

Требования к печи БулерьянПечь булерьян родом из Канады. Она относится к печам длительного горения. Особенностью ее является наличие труб, которые располагаются вверху и внизу топки. Таким образом, этот агрегат является уникальной конструкцией, который используется и как газогенератор, и как отопительный прибор. Ее можно создать своими руками, используя чертеж и необходимое оборудование.

Конструкция печи булерьян своими руками

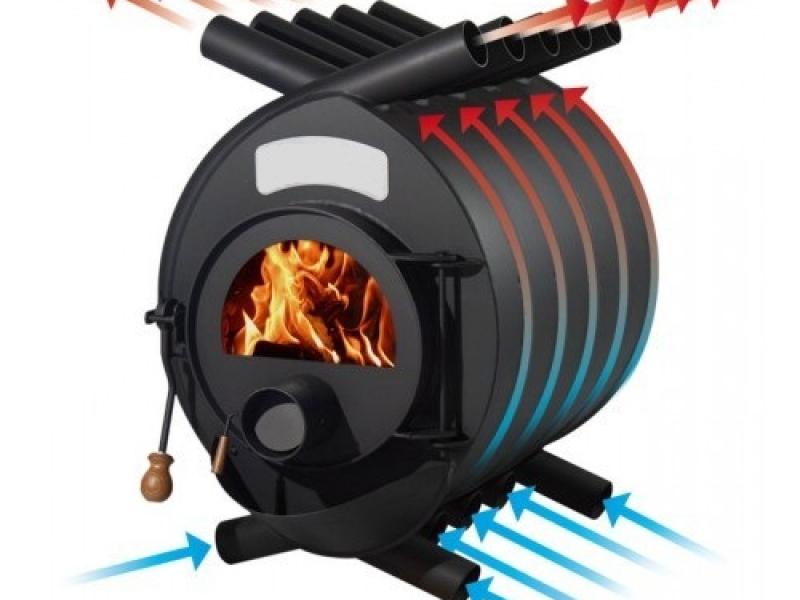

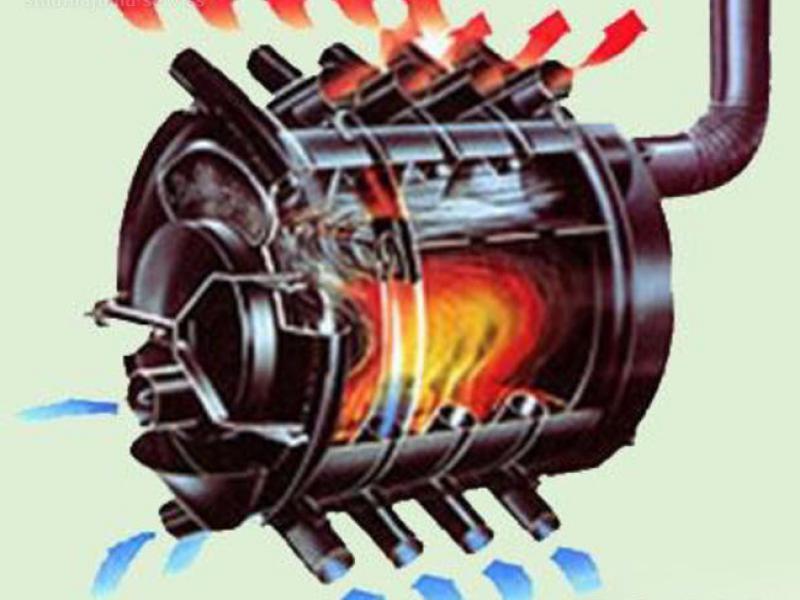

Принцип работы печи БулерьянЕе топка имеет два яруса и окружена она корпусом, напоминающим бочку и воздуховодами. Расположены они сверху и снизу топки. Нижние воздуховоды доставляют кислород, необходимый для горения, а верхние выводят горячий воздух. Такая конструкция имеет дымоход, а подача воздуха регулируется заслонкой. Печь нагревается очень сильно, а происходит это благодаря трем этапам работы конструкции:

  • сначала дрова закладывают в топку, разжигают и устанавливают режим активного горения;
  • после этого приводят печь в режим тления;
  • при помощи специальных воздуходувов горячий воздух начинает разноситься по комнате.

Первый режим очень быстро нагревает топку, обеспечивая температуру на выходе больше 100 градусов. На это затрачивается минут 30. После этого топку полностью забивают сухими поленьями и при помощи специального регулятора, находящегося снаружи корпуса, уменьшают подачу воздуха. Печь переходит в режим тления. Благодаря этому температура в 50 градусов держится 10 часов. Поэтому, если печь булерьян два раза в день заполнять дровами, то круглосуточное отопление обеспечено.

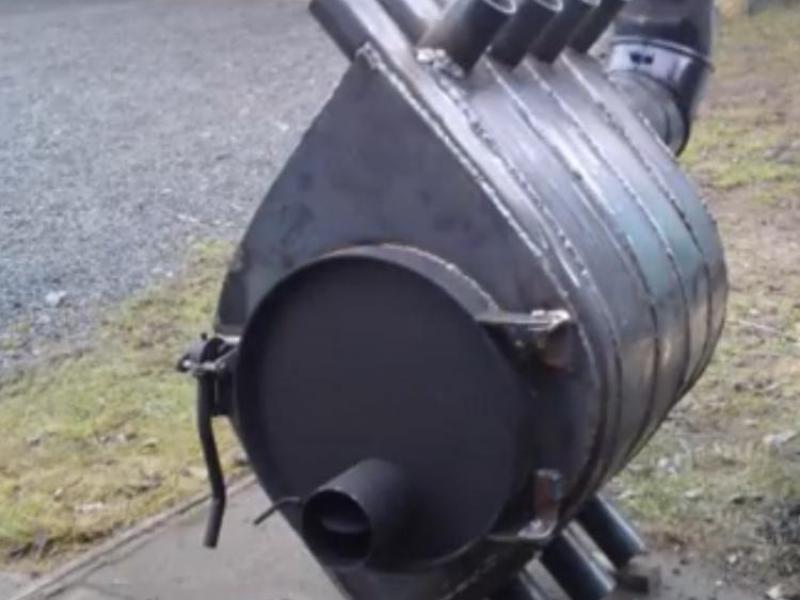

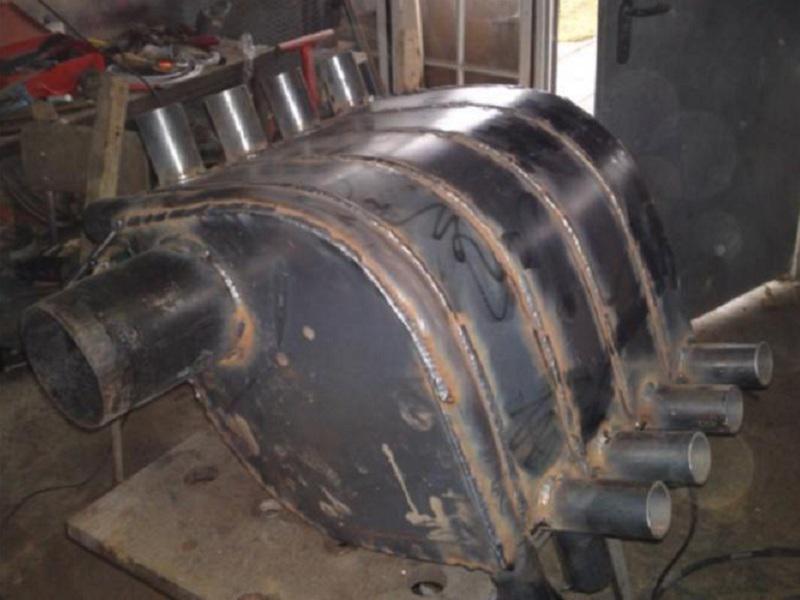

Как сделать печь булерьян своими руками?

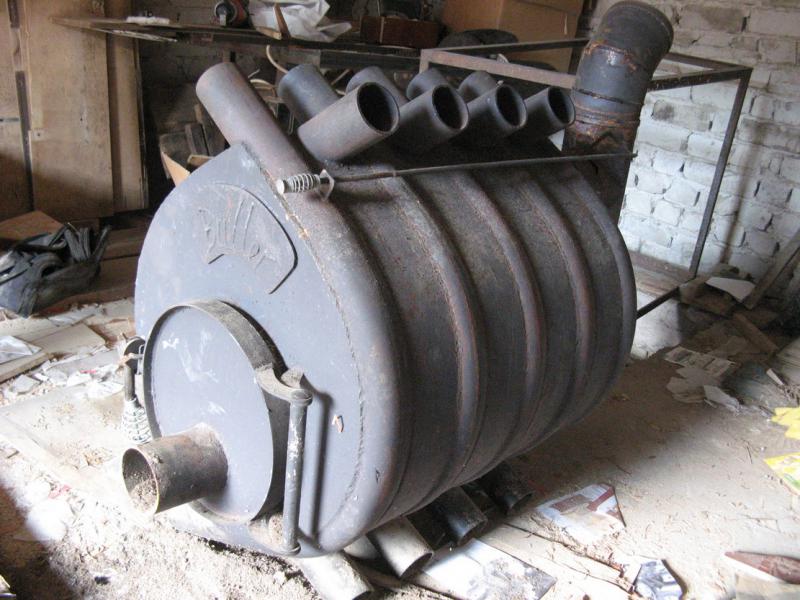

Устройство печи БулерьянДля самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

Судя по чертежу, для сборки конструкции используют следующие материалы:

  • отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
  • металлический лист, имеющий толщину 4 мм;
  • маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
  • отрезок трубы для дымохода диаметром 10−12 см;
  • петли для дверцы;
  • асбестовый шнур;
  • запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Детали для печи Булерьян

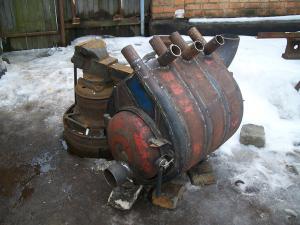

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

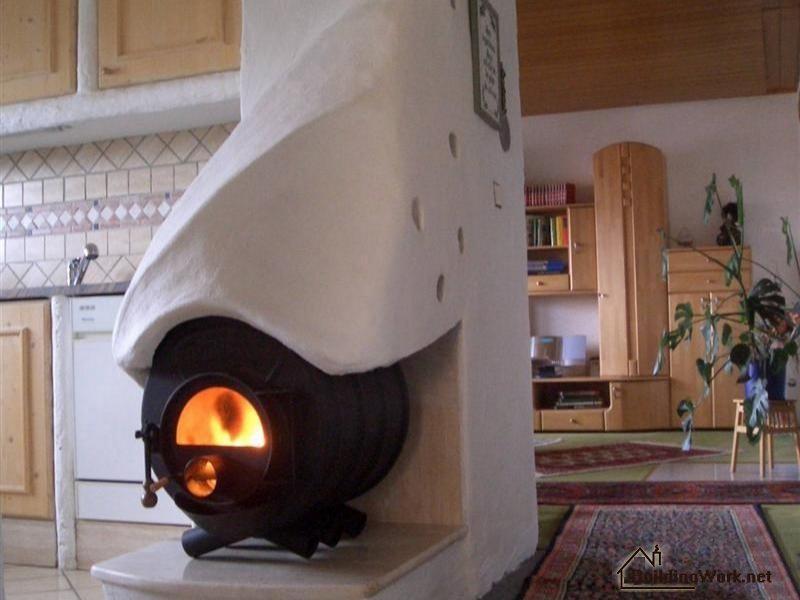

Чертежи для изготовления печи БулерьянЧертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

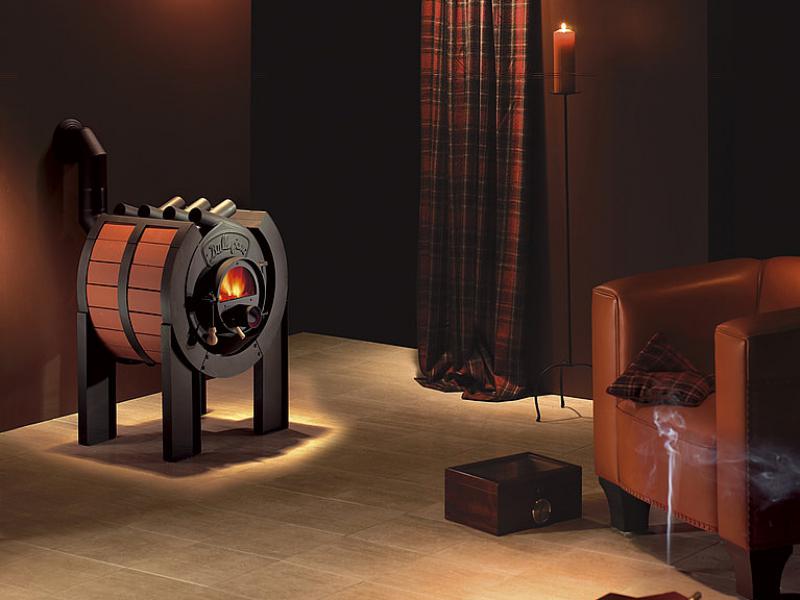

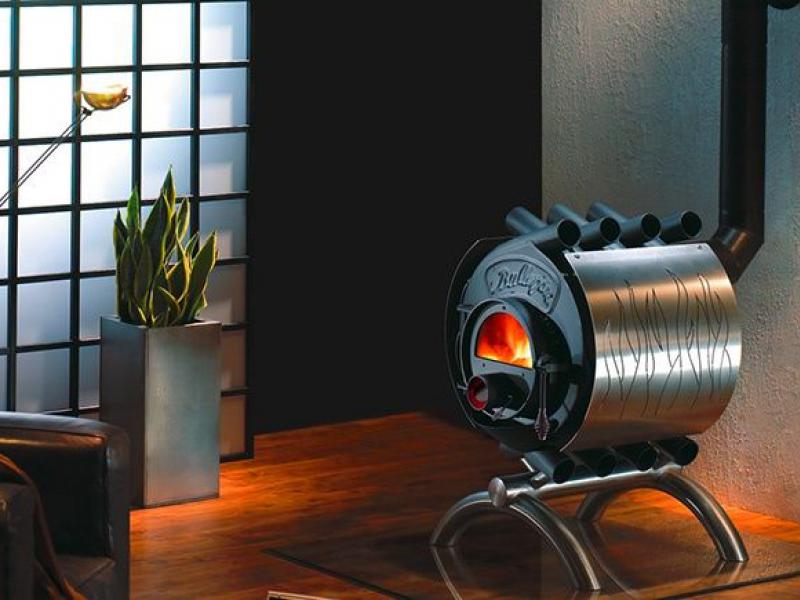

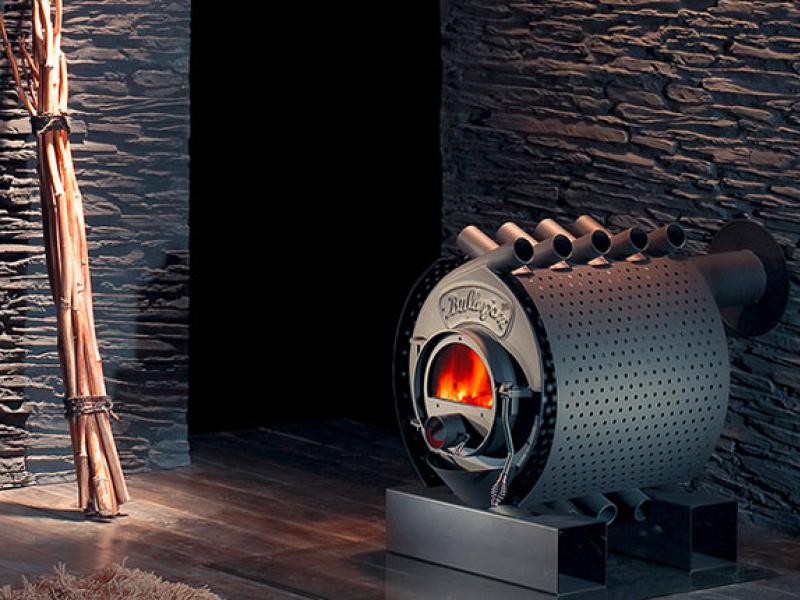

Схема устройства классического БулерьянаКак облагородить печь Булерьян в интерьереДизайн интерьера с печью БулерьянВарианты обустройства печи БулерьянПринцип действия печи БулерьянДостоинства печи БулерьянНедостатки печи БулерьянПлюсы и минусы печи БулерьянГде установить печь БулерьянКак изготовить печь Булерьян самомуМесто для печи БулерьянКакую печь выбрать для обогрева дома?

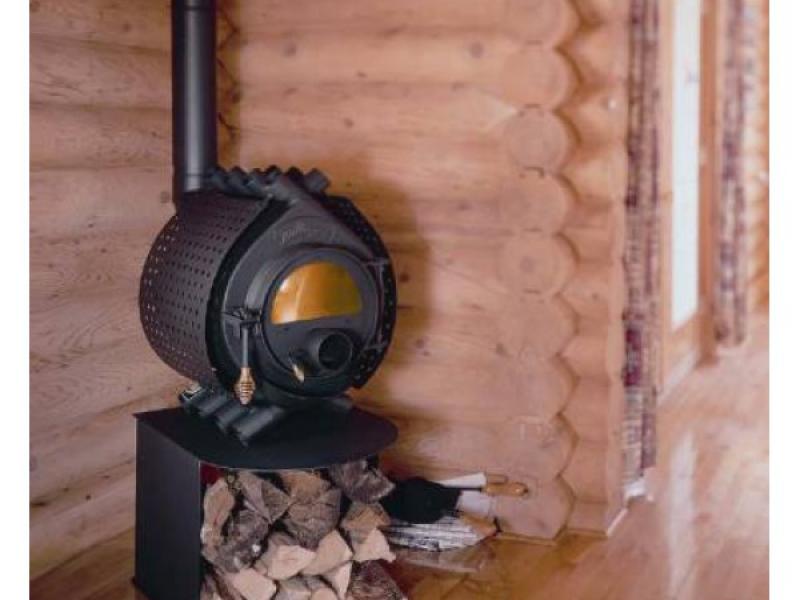

Достоинства и недостатки печи булерьян

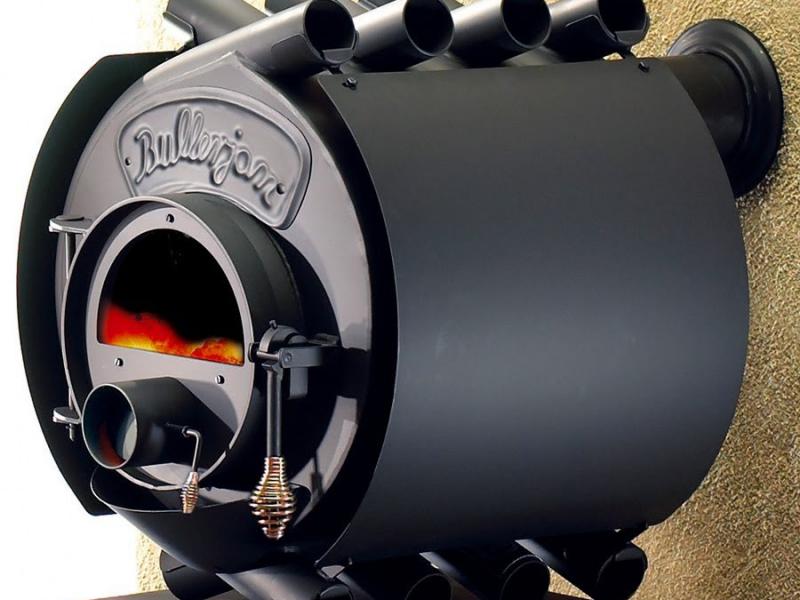

Такая конструкция имеет определенные достоинства:

  • воздух в воде нагревается очень быстро;
  • нагретый воздух по металлическим воздуховодам может поступать в разные комнаты помещения;
  • конструкция несложна в установке и эксплуатации;
  • при правильной эксплуатации КПД печи достигает 80%;
  • при полной закладке топлива, его хватает на 10 часов горения.

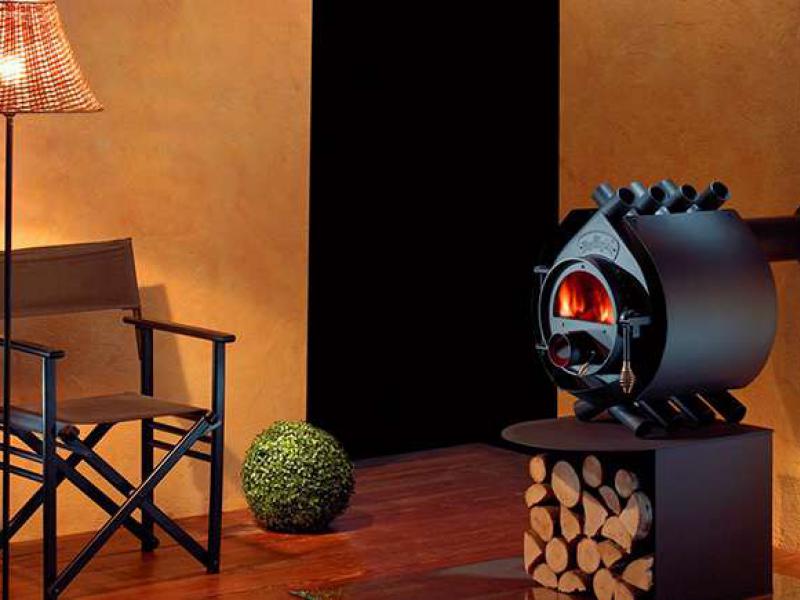

Недостатки печи булерьян:

  • в качестве топлива используются только дрова;
  • большая часть генераторного газа уходит в трубу;
  • дымоотвод необходимо утеплять, независимо от материала;
  • при монтаже печи требуется много свободного пространства: расстояние от стены до печи должно составлять не меньше метра;
  • на поверхности конструкции постоянно сгорает пыль;
  • трубу выводят на высоту 3−5 метров от поверхности, чтобы печь не дымилась из-за неполного сгорания топлива;
  • во время работы этой конструкции в дымовой трубе часто возникает конденсат, который нагреваясь, выделяет в помещение неприятный запах.

Заключение

Следует знать, что печь булерьян легче приобрести в готовом виде, чем изготавливать своими руками. Но если все-таки принято решение делать ее самостоятельно, следует обязательно пользоваться чертежами для создания конструкции с точными параметрами. Только в этом случае она будет работать долгое время.
