Любая кладка из кирпичных блоков предполагает их связь. Для того чтобы конструкция не рассыпалась и была без пустот, нужна такая пропорция раствора для кладки, которая и скрепляет материал, и заполняет зазоры. Таким составом является строительная смесь на основе цемента, с добавлением в определённой пропорции песка, воды и других составляющих.
Для чего нужен кладочной смеси
Чтобы два блока кирпича стали монолитом, требуется их склеить. Цемент при разбавлении его водой даёт именно такой эффект за счёт молочка, которое образуется в растворах для кладки. От количества связующего зависит прочность полученной смеси для кладки, и она подбирается оптимальной для каждого вида конструкции.
Так, для красного строительного кирпича нужен один состав, для облицовки другой, для огнеупорных кирпичей третий. Раствор для кладки нужен для создания прочных и долговечных конструкций. При строительстве следует учитывать затраты на кладку.
Требование к смеси для кладки
Полученный в результате замеса состав должен отвечать ряду требований, чтобы обеспечить качественную кладку. Он должен легко ложиться на кирпич и иметь с ним адгезию. В то же время смеси для кладки не должны стекать вниз. Они держатся в зазоре до застывания.
Заполняя все пустоты, состав создаёт целостную поверхность из отдельных фрагментов, блоков. Пропорции раствора для кладки должны обеспечивать достаточные прочностные показатели. Состав сохраняет пластичность в течение нескольких часов. Время схватывания смеси от полутора часов и до пяти. Это зависит от композиции ингредиентов.

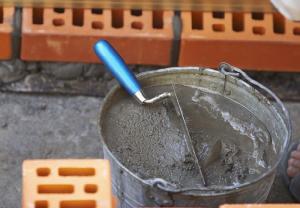

Как приготовить смесь правильно
Чтобы приготовить раствор, потребуются составляющие, их точная дозировка и приспособление для их перемешивания. При этом следует выполнять требования:
-
все ингредиенты должны быть просеянными и не иметь посторонних включений; -
используются для составления смесей не весовые, а объёмные доли;
-
вода должна быть чистая, холодная и не иметь масляных разводов.
При этом готовая смесь должна хорошо прилипать к кирпичу и не скатываться.
Виды кладочных смесей
Приготовление необходимого кладочного состава зависит от многих параметров. Так, подразделяются растворы на сложные и простые. В простых растворах участвует цемент, песок и вода. В сложные может быть добавлена известь, глина, химические компоненты. Кладочные смеси для печных конструкций не имеют в своём составе цемента. Поэтому растворы по составляющим делятся на:
- цементные;
- цементно-глиняные;
- цементно-известковые;
- известковые;
- глиняные.
Из этих кладочных растворов простыми являются только цементные и глиняные.
Цементный раствор
Цементно-песчаные кладочные растворы наиболее широко применяются при возведении конструкций из кирпича. Для этого пользуются соотношением, сколько требуется взять песка на одну часть цемента в объёмном исчислении. Вода всегда добавляется в количестве 80% по отношению к цементу.
Кладочный раствор обычно готовится марок М25, М50, М75. Для каждого раствора в зависимости от марки цемента имеются разработанные соотношения. При песке средней крупности и цементе марки М400, такое соотношение будет соответственно: 5:1, 4:1, 3:1. То есть, чем больше песка, тем меньше прочность раствора.
Цементный раствор по пластичности уступает смесям с добавкой извести. Несмотря на указанную дозировку воды, её добавляют больше, добиваясь нужной текучести раствора. Измеряется текучесть при помощи конуса, который погружается в раствор на определённую глубину. В практике готовится замес консистенции густой сметаны.

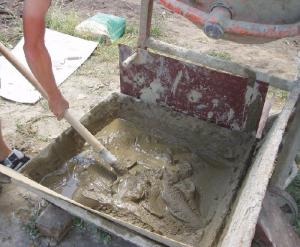

Подвижность измеряется в единицах. Для обычного строительного кирпича подвижность должна составлять 9-10 единиц, для пустотелого раствора 7-8 единиц. В жаркую погоду состав готовится подвижностью 12-14, так как нагретый кирпич сильно впитывает воду. Затворение смеси идёт с постепенным добавлением ингредиентов с тщательным перемешиванием.
Приготовление известковых смесей
Использование известкового молочка в кладочном растворе или добавление извести в твёрдом виде повышает пластичность состава. Он мягко ложится на кирпич с хорошей адгезией.
Одним способом приготовления состава является предварительное затворение извести и использование чистого известкового молока, отделённого на сите. Другим способом станет смешивание всех составляющих в сухом виде. При этом состав цемента, извести и песка берётся в пропорции: 1:0,8:7. Такой смесью с добавлением красителя можно вести художественную кладку.
Использование чисто известкового состава ограничено. Связующим компонентом здесь выступает известковое тесто, и в него добавляется песок. Такой раствор для кладки стен не применяется ввиду низких механических показателей.
Потребность в кладочном растворе
Чтобы определить, сколько необходимо на строительство цемента и песка, рассчитывают из объёма кирпичной кладки. При этом принятое нормами количество кладочного раствора составляет примерно 25-30% от всего объёма конструкции. Сколько требуется цемента и песка зависит от марки связующего и от пропорции его в приготовленной смеси.
При составлении сметы расходов кладочные смеси являются весомой составляющей.

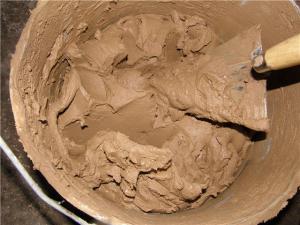

Кладочный состав для печных конструкций
Для постройки печей используется раствор только из глины или с небольшим добавлением песка. Поэтому только глина может стать материалом для кладки печи. Материал доступен повсюду и глина добывается без труда. Но для замеса подойдёт вязкий материал или жирная глина.
Способность глины быть пластичной и не растрескиваться определяется как жирность. Чтобы определить, какая глина в данной местности, нужно на гладкую дощечку положить лепёшку и сдавить её другой дощечкой. Если глина растрескивается при расплющивании до двух третей толщины, она сухая и непригодна. Надо поискать более пластичный материал.
Глину следует просеять через сито с ячейками в 3 мм. Это соотносится с тем что толщина слоя глины между кирпичами печи не должна быть больше, чем 3 мм.
Замес происходит с добавлением глины в воду постепенно, с тщательным перемешиванием. При этом можно добавить для повышения адгезии жидкое мыло или стиральный порошок в небольших количествах. Сначала готовится вода с растворением добавки, затем в неё постепенно добавляется глина и при необходимости песок. Состав должен напоминать густую сметану.
Выкладывая поверхности из огнеупоров, применяют такую же глину. Составы готовятся с большей текучестью. Излишки песка могут привести к растрескиванию кладки. Поэтому им пользуются с большой осторожностью.
Вывод
Назначение жидкой связки - скрепить и придать долговечность конструкции из кирпича. В разных конструкциях применяется кладочный состав с особыми свойствами. Чтобы приготовить нужный раствор, необходимо воспользоваться расчётными таблицами состава кладочной смеси и провести правильное смешивание ингредиентов.
