Как выбрать раствор из глины для кладки печей

Описание нюансов печных конструкций из кирпичаВ современном мире существует масса индустриальных методов отопления своего жилища. Но старые добрые печи желает возвести каждый хозяин. Это объясняется множеством причин – дороговизна топлива, отсутствие газификации некоторых районов, многие владельцы домов заботятся об экологической чистоте домашнего очага.

Материалы для кладки печи

Для замешивания глинистого раствора песок требуется чистый, без листьев, травы, ила и другого. По происхождению песок подразделяют на карьерный и морской (речной).

Для приготовления качественной смеси для кладки печи более нужным считается песок, полученный природным разрушением горных пород, добываемый в оврагах.

Перед добавлением в смесь песок просеивают через сетку с ячейками до 1,5 мм. Карьерный песок предпочтительнее по той причине, что его зёрна имеют неровные, ребристые края и обеспечивают стойкое скрепление с массой глины. Морские, речные и дюнные пески обтачивают края от постоянного действия потока воды. Глина для кладки печей плохо связывается с такими закруглёнными частицами.

Кирпич

Описание сортов кирпича для изготовления печи

Используется для возведения печей, каминов. В зависимости от значимости отдельно взятого элемента печи, для его кладки используются различные сорта красного кирпича. Из качественного кирпича делают наружные стены печки, перекрытия, трубы, дымоходы. Применять силикатный кирпич для возведения печи нельзя.

К первому сорту относят кирпич с равномерным обжигом красного цвета. На поверхности не должно быть растрескивания, вкраплений другого цвета, изделие имеет безупречную форму. Кирпич проверяют на звук, при лёгком ударе желательно услышать звонкий звук с лёгким металлическим оттенком.

К изделиям второго сорта относят не прошедшие полноценный обжиг экземпляры мало интенсивного розового цвета. Звук тусклый, приглушённый, на поверхности могут наблюдаться мелкие трещины. Такой кирпич в кладке печи может быть использован, но для второстепенных деталей – горизонтальных и вертикальных внутренних перегородок.

Если в руки мастера попадает пережжённый кирпич третьего сорта, поверхность изделия имеет коричневый цвет, его тоже можно применить для кладки основания или фундамента печи, который не будет разогреваться до критических температур.

Керамический кирпич от разборки строений можно применять для кладки печи, если его тщательно очистить от раствора. Применяется кирпич от стен на цементном, песчаном и глинистом растворе, а если при строительстве был использован известковый раствор, такой кирпич не применяется даже после очистки.

Нужно применять старый кирпич от разборки печей, но при этом нельзя класть наружные стенки из элементов, на гранях которых въелась сажа, иначе она проступит со временем на лицевой поверхности.

Свойства и качества глины

Глина есть во всём мире. Кладка печи без этого природного материала не представляется возможной. Керамический кирпич делается из глины и, если при его кладке употребить глинистый раствор, то массив печи будет представлен в работе как однородный материал. Это сильно повысит эксплуатационные качества.

Очень часто можно встретить залежи глины на овражных склонах. Природный материал располагается всего около полуметра под растительным слоем почвы. Если копнуть достаточно глубоко, то обнаружить глиняный пласт достаточно легко. Некоторые городские строительные работы, требующие выкапывания котлованов могут помочь при сборе глины.

  • Перечень достоинств глиныОгнеупорность определяется способностью не расплавляться под воздействием высоких температур.
  • Сохраняет первоначальную прочность при высоких температурных показателях.
  • При воздействии печного жара и резких колебаниях температур не растрескивается.
  • Сохраняет способность сопротивления химической агрессии от продуктов горения при жарком климате печи.
  • Достаточно низкий порог теплоёмкости и теплопроводности.
  • Дешёвый и доступный широкому кругу потребителей материал.

Цвет глины

  1. В образцах красного цвета преобладает содержание железа и калийных солей.
  2. Зеленоватая глина содержит много меди и железо двухвалентного состава.
  3. Голубой цвет природному материалу придаёт кадмий и кобальт.
  4. Совместное содержание углерода и металла даёт образцам чёрный и коричневый цвета.
  5. Жёлтый цвет глина приобретает от содержания в ней солей натрия и серы.

Подразделение глины в зависимости от примесей

Основной примесью в составе глины является песок. По содержанию его глина делится на три основных вида и от этого зависит прочность, качество кладки, пластичность раствора.

  • Жирная глина содержит около трёх процентов примесей. По своим свойствам она с трудом размывается водой, поэтому образование капель конденсата на поверхности печи не будет иметь для раствора никакого разрушающего действия. Но такая жирность может дать растрескивание при высоких температурах, её объём уменьшается до 12% от первоначального при высыхании, поэтому жирность глины немного «садят» добавлением песка.
  • Средняя глина будет самым подходящим вариантом в растворе для кладки печи. Состав такого раствора позволяет ему длительное время обеспечивать прочность кладки при высоких температурах. Песка и немного других примесей в средней глине содержится около 14–15%. При усыхании уменьшает объём на 8–10%.
  • Тощая глина содержит песок в количестве до 30% и более. Мало растрескивается при высоких температурах, и при высыхании уменьшает объём только на 6%.

Способы для проверки жирности глины

Описание способов проверки глины на жирность

Берут определённое количество глины и размешивают её с водой, пока не получится крутая смесь, которая не будет липнуть к ладоням. Из раствора делают шарик до 6 см в диаметре и блинчик около 10 см. После высыхания в течение двух суток осматривают. Если образцы растрескались, то глина жирная и требуется добавление песка.

При падении на пол такой шарик не должен рассыпаться, значит, глина готова для приготовления кладочной смеси. Тощие глины при высыхании не растрескиваются, но не имеют высокой прочности, в них добавляют более жирные материалы.

Второй способ рекомендует размешать глину в ведре миксером. Жирная глина налипнет на лопасти миксера сплошным комом, средняя оставит на них только некоторые комочки. А тощая покроет рабочую поверхность тонким и прозрачным слоем.

Третий способ подразумевает изготовление из намоченной глины жгутов, которые потихоньку тянут для разрыва. Жирная глина долго не рвётся, а потом на концах оставляет острые края. Средняя глина порвётся раньше, концы будут неровные. Тощая глина треснет сразу, растяжению она не сопротивляется, а края не будут иметь никакой формы.

Смесь для возведения печи

Процесс приготовления смеси для кладки печи

Состав раствора для кладки печей может быть разным в зависимости от характеристики глины и от того будет ли это смесь для штукатурки или возведения фундамента.

Для изготовления раствора применяют воду, которая не имеет иловых примесей, без запаха. Если в воде растворено много солей, они могут проявиться на поверхности печи даже через побелку и придать очагу дома неприглядный вид. Лучшим будет применение колодезной воды или дождевой.

Песок для закладки в раствор промывают. Для этого натягивают мешковину на рамку, создавая что-то наподобие корыта. Насыпают туда слой песка и проливают струёй воды, которая по окончании должна выливаться вниз прозрачной.

Класть кирпич на чистом глиняном растворе не рекомендуется, так как одно вяжущее (в этом случае глина) может ослабить прочностные характеристики. Поэтому небольшое количество добавленного цемента увеличит прочность кладки и не повлияет на свойства раствора.

Опытные печники делают швы кладки до 3 мм. Такая толщина не позволит растрескаться смеси и не даст появиться выбросам угарного газа во внутреннее пространство помещения.

Для кладки печи готовят раствор в количестве вёдер даёт на 100 кирпичей. Глиняный раствор расчёта даёт возможность печнику переложить неправильно сформированную печь. Раствор очищается и может быть повторно замочен для кладки.

Для улучшения качества в раствор домешивают соль из ёмкости 1 стакан на ведро глины и цемент в количестве 1 кг на ту же массу смеси.

Как приготовить раствор

  1. Корыто или другая неё устанавливается под небольшим уклоном. В нижнюю часть наливают чистую воду, а в верхней насыпается глина. Постепенно рабочей кельмой смешивается глина с водой до полного намокания первой.
  2. Для получения правильного раствора его оставляют намокать в течение 2 суток, время от времени перемешивая раствор. Делать это можно ногами, надев резиновые сапоги, если количество раствора большое.
  3. Важным является выполнение проверки раствора на жирность при помощи шариков. Такое испытание нужно делать при изменении консистенции раствора и добавлении в него новых компонентов.
  4. После полного намокания глины, в Ещё добавляют очищенный и просеянный песок, перемешивание осуществляется лопатой. Обращают внимание на степень прилипания готового раствора к лопате.

Штукатурный раствор из глины для печи

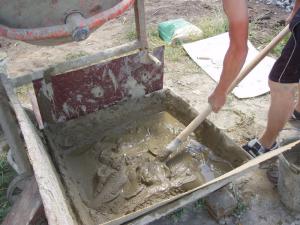

Приготовление штукатурного раствора для печи из кирпича

По окончании кладки иногда есть необходимость для придания стенам законченного вида при помощи штукатурки. Для этой цели используют более прочные виды растворов с добавлением цемента, асбеста или извести.

На одну часть глины, добавляют две доли песка и 0,1 составляющей асбеста и одну часть извести.

Один состав предполагает использование одной составляющей глины, одной доли цемента и 2 составляющих песка.

Гипсовый штукатурный раствор содержит по одной части песка и гипса на две доли извести.

Для приготовления штукатурной смеси все составляющие соединяют в сухом виде. В отдельной смешивают с водой глину до полного намокания или известь. Затем в получившееся молочко добавляют сухие компоненты и перемешивают до получения раствора.

Раствор для кладки печного основания

Предполагает наличие повышенной крепости, следовательно рекомендуется добавление одной доли цемента на две составляющие глины. Песок добавляется по характеристике жирности основного компонента.

Глина замачивается отдельно на два дня до полного размокания, при этом необходимо постоянное перемешивание. После этого добавляются другие компоненты, предварительно инструмент в сухом виде.

Из раствора удаляются вручную все комочки. Раствор правильной консистенции будет сползать с мастерка свободно. Если он налипает нужно уменьшить жирность глины добавлением песка.

Проверку качества раствора можно осуществить пробным приклеиванием одного кирпича к другому. Если по прошествии 5 минут нижний кирпич не отваливается от верхнего, то раствор годится для выполнения кладки печи.

Кладка печей довольно увлекательное дело. Поднаторев в этом деле, можно поставить его на поточную основу и получать доход от любимого дела.

Советуем почитать
